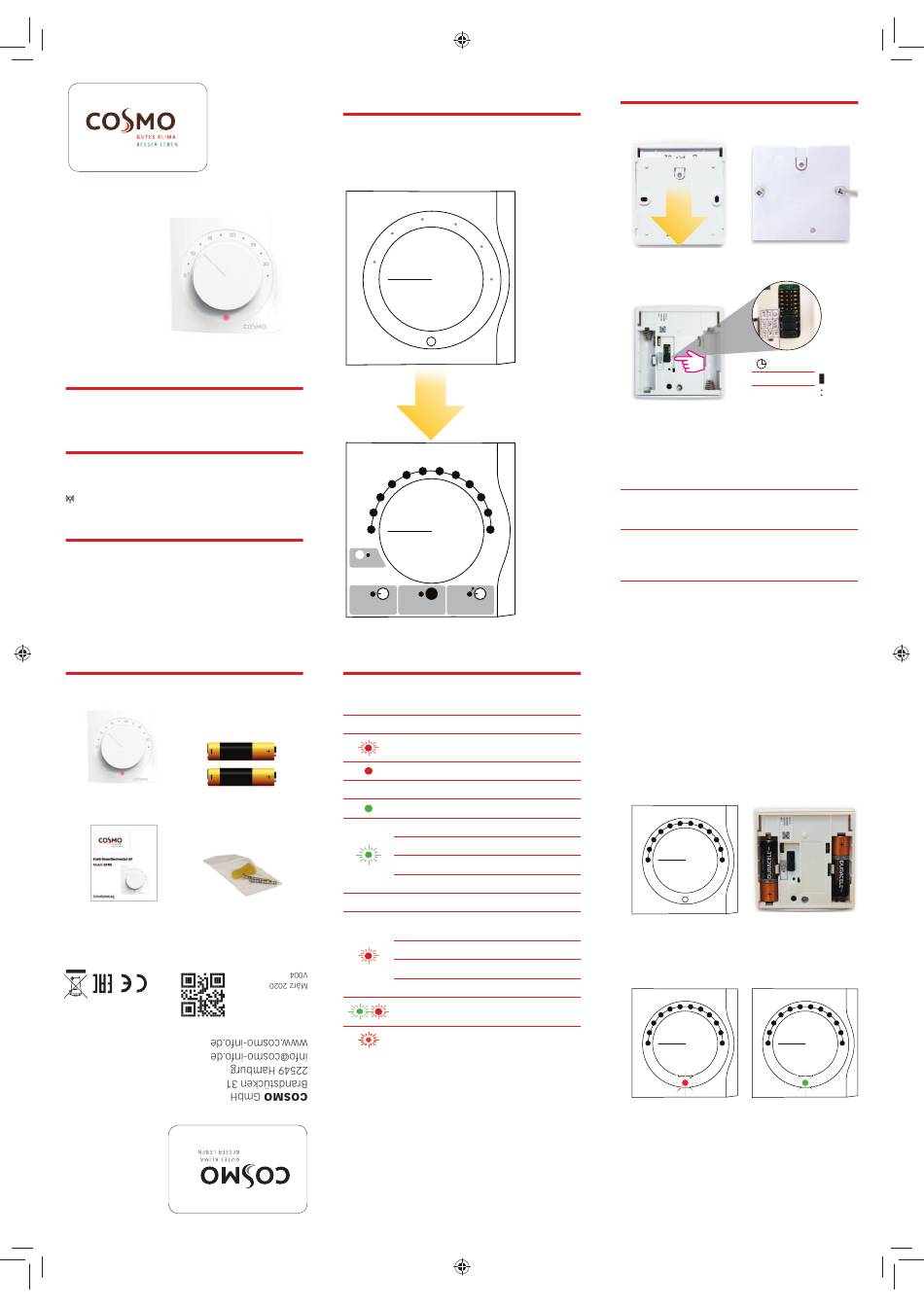

Cosmo CFTN Schnellanleitung

Funk-Raumthermostat AP
Modell: CFTN
Schnellanleitung
E I N L E I T U N G

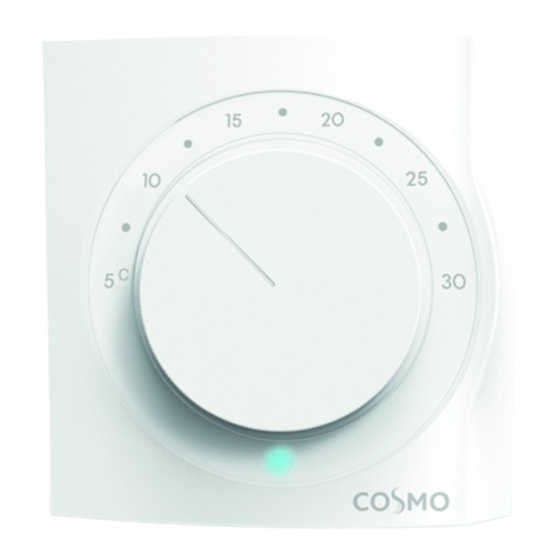

Der CFTN ist ein analoger Drehregler für Fußbodenheizungen,
dieser ist kompatibel mit der Klemmleiste CFKL8.
P R O D U K T K O N F O R M I T Ä T
Dieses Produkt erfüllt die wesentlichen Anforderungen der
RED 2014/53/EU und RoHS 2011/65/EU.
2405MHz-2480MHz; <14dBm (Zigbee)
S I C H E R H E I T S I N F O R M A T I O N E N
Der Gebrauch muss in Übereinstimmung mit den gängigen
Vorschriften erfolgen. Nur zum Gebrauch in Innenräumen
vorgesehen. Halten Sie Ihr Gerät vollständig trocken.
Achtung: Alle elektrischen Installationsarbeiten sollten von
einem geeigneten, qualifizierten Elektriker oder einer sonstigen
kompetenten Person durchgeführt werden.
V E R PA C K U N G S I N H A LT
Thermostat 2 x AA Alkali-Batterien
Schnellanleitung 2 x Montageschrauben
A B Z I E H F O L I E W Ä H R E N D
E R S T I N S T A L L A T I O N
Nur als Referenz. Die Abbildung unten erläutert
den Zusammenhang zwischen Temperaturskala und
Verbindungsskala. Diese ist nur für die Ersteinrichtung oder bei
Verbindungsverlust zu verwenden.
20
15
25
10
30
5 C
Bitte verwenden Sie diese Vorlage für die Installation.
Die folgenden Nummern werden verwendet, um die
Gruppierung der Verdrahtungszentren und die
Zonennummer auszuwählen.
6 7
5 8
4 9
3 10
2 11
1 12
SYNC
Die SYNC-Taste befindet
sich auf der Rückseite des
Geräts
1 1 1
Wählen Sie die Zonen 1-12 aus
FÜR EINZELKLEMMEISTE OHNE GRUPPIERUNG
und drücken Sie SYNC. Die grüne
Drücken Sie zur Bestätigung SYNC. Drücken Sie zur Bestätigung SYNC. LED blinkt so oft, wie Sie
Die grüne LED blinkt einmal Die grüne LED blinkt einmal ausgewahlt haben
L E D I N D I K A T I O N
L E D B E S C H R E I B U N G
V O R D E M V E R B I N D E N
Bereit dem Netzwerk beizutreten
Dem Netzwerk erfolgreich beigetreten
N A C H D E M V E R B I N D E N
Verbindung erfolgreich
Klemmleiste Nummer Auswahl OK
Klemmleiste Gruppen Auswahl OK
Klemmleiste Zonen (Raum) Auswahl OK
Identifizierungsprozess AN
F E H L E R M E L D U N G E N
Verbindung mit dem Koordinator / der
Klemmleiste CFKL8 verloren
CFTN wurde zurückgesetzt
Batteriestand niedrig
Verbindung fehlgeschlagen
Fehler wenn man versucht Zwei CTFN der
selben KL-Zone (Raum) zuzuordnen
Geräte-Reset
Achtung:
Wenn der Thermostat Heizung / Kühlung anfordert ist die LED
AUS. Sollten Sie Verbindungsfehler haben versuchen Sie bitte
erneut die Geräte miteinander zu verbinden.
Wenn der Thermostat KÜHLUNG regelt, dann gibt es vor jeder
Schaltung eine Totzeit von ca. 2 Minuten.
I N S T A L L A T I O N
1 2
3
NSB TPI
2°C ON
4°C OFF OFF
Stellen Sie die Jumper ein
G R U N D E I N -
J U M P E R E I G E N S C H A F T E N
S T E L L U N G
TPI (Jumper ON) oder
TPI*/SPAN Span 0.5 C (entfernen TPI ON
Sie den Jumper)
Nachtabsenkung (NSB)
ON (Jumper ON) oder
NSB** ON
OFF (entfernen Sie den
Jumper)
-2°C (Jumper ON) oder -2°C für Heizung
Absenkungs-
-4°C (entfernen Sie den und +2°C für
wert***
Jumper) Kühlung
*TPI ermittelt das Heizverhalten in der Heizsaison und passt die
Regelung so an das die Heiztemperatur länger gehalten wird.
**NSB (Nachtabsenkung) wird nur verwendet wenn Sie ein
Masterthermostat auf der Klemmleiste zugeordnet haben. Sollte
kein Master vorhanden sein muss der Jumper nicht entfernt
werden.
***Wenn Sie ein Masterthermostat verwenden und NSB aktiv
ist wird die Nachtabsenkung entsprechend der eingestellten
Jumper angepasst.
4 5
6 7
5 8
4 9
3 10
2 11
1 12
Stellen Sie sicher das der Legen Sie bitte die Batterien
Regler auf Position 1 ist. ein.
6
6 7
5 8 5
4 9 4
3 10 3
2 11 2
1 12 1
Überprüfen Sie den Status des CFTN während der
Erstinbetriebnahme. Rot blinkend für 2s = NICHT VERBUNDEN.
Grün blinkend für 2s = VERBUNDEN. Wenn der grün blinkt, Sie
aber neu verbinden müssen schauen Sie bitte in der Anleitung
unter Werksrücksetzung nach.
ON
X
6 7
8
9
10
11
12
