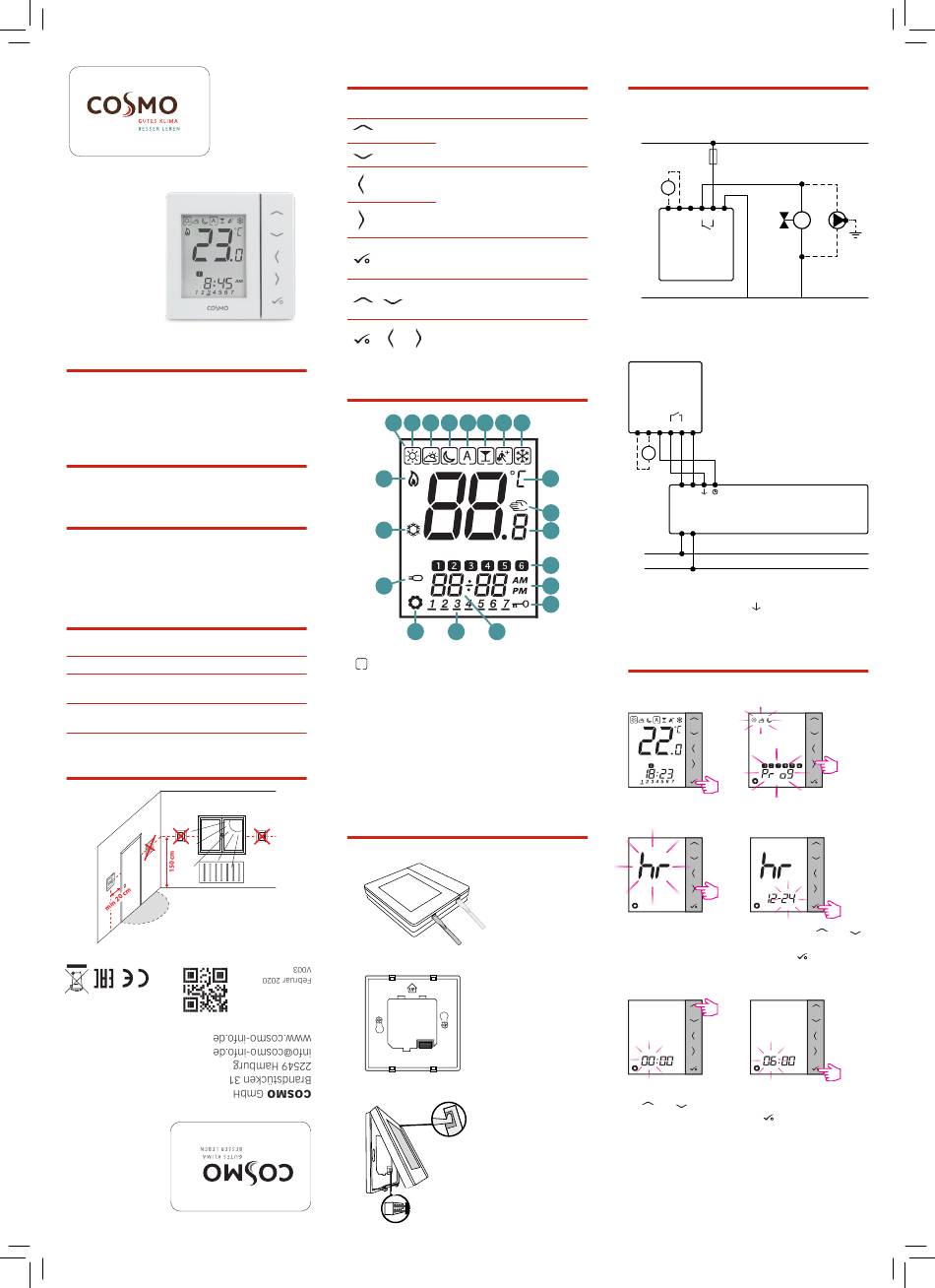

Cosmo CRTDUP Schnellanleitung

Digital Raumthermostat 230V UP
Modell: CRTDUP
Schnellanleitung
E I N L E I T U N G
Durch den Kauf des CRTDUP haben Sie sich für ein
digitales Raumthermostat entschieden, das es Ihnen erlaubt,
Oberflächenheizungssysteme individuell einzustellen, wie
Fußboden-, Wandoder Flächenheizung. Sie können deutlich
Energie sparen, indem die Temperatur gesenkt wird.
P R O D U K T K O N F O R M I T Ä T
Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC
2014/30/EU, LVD 2014/35/EU und RoHS 2011/65/EU.
S I C H E R H E I T S I N F O R M A T I O N E N
Das Produkt muss gemäß der EU- und der nationalen Richtlinien
verwendet werden. Nur für eine Verwendung in Innenräumen.
Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt muss
von einer fachlich geeigneten Person gemäß sämtlicher EU- und
nationalen Richtlinien installiert werden.
A N S C H L U S S K L E M M E
A N S C H L U S S K L E M M E B E S C H R E I B U N G
L, N 230V AC Stromversorgung
NSB Nachtabsenkung (230V AC
Ausgangsspannung)
SL Geschalteter Ausgang (230V AV
Ausgangsspannung)
S1, S2 Externer Temperaturfühler
M O N T A G E P O S I T I O N
M
T A S T E N F U N K T I O N E N
T A S T E F U N K T I O N
Temperatur erhöhen / senken oder
anderer Wert
Betriebsart wählen oder zwischen
Werten wechseln
Kurz drücken - Auswahl bestätigen
Gedrückt halten - zum oder vom
Menü eingeben / beenden
Halten Sie diese Tasten gedrückt,
um die Tastatur zu sperren oder zu
+
entsperren
Halten Sie diese Tasten gedrückt, um
+ +
den Installationsmodus aufzurufen

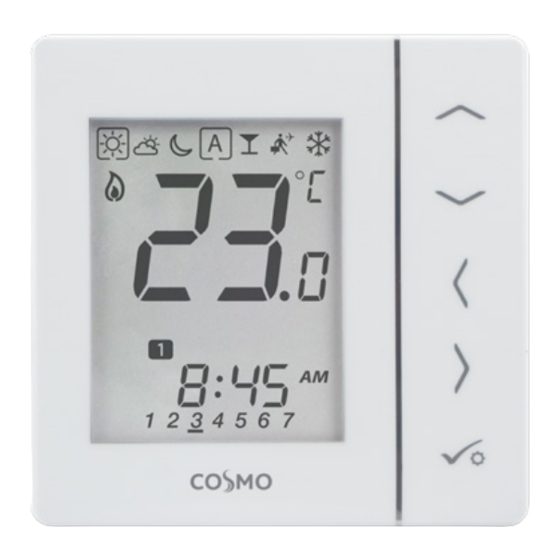

A N Z E I G E N A U F D E M L C D D I S P L AY
1 2 3
20
19
18
17
1. Kästchen zeigt die
Betriebsart an
2. Komfort Temperatur
3. Standard Temperatur
4. Betriebstemperatur
5. Automatikbetrieb
6. Party Modus
7. Urlaubsmodus
8. Kühlmodus
9. Einheit Temperatur
10. Handschaltung /
Temporäres Überschreiben
I N S T A L L A T I O N
M
1
2
3
4 5 6 7 8
9
10
11
12
13
14
16 15
11. Temperaturanzeige bzw.
Temperatureinstellung
12. Programm-Abschnitt
13. AM/PM bei Anzeigemodus
12 Stunden
14. Sperrsymbol
15. Uhrzeit
16. Wochentag
17. Einstellung
18. Externer
Temperatursensor
19. Kühlmodus
20. Heizung
A N S C H L U S S D I A G R A M M
S T E L L A N T R I E B O D E R P U M P E
AC 230V
L
T
S1 S2 SL L N
NSB
M
OUTPUT
CRTDUP
N
K L E M M L E I S T E
CRTDUP
INPUT
S1 S2 SL L N
NSB
T
L N
CKL6230N
L N
L
N
Hinweis: Auf der Klemmleiste CKL6230N ist der
Steuereingang SL mit einem Pfeil markiert.
U R Z E I T U N D D A T U M E I N S T E L L E N
1 2
3 sec
3 4
Uhrzeitformat mit
wählen. Bestätigen Sie Ihre
Auswahl mit
5 6
Mit oder Stunde Bestätigen Sie Ihre Auswahl
mit .
einstellen.
7
Analog zu den Schritten 5 und 6 gehen Sie bei den Minuten, Jahr,
Monat und Tag vor.
OR
AC 230V
oder
.
