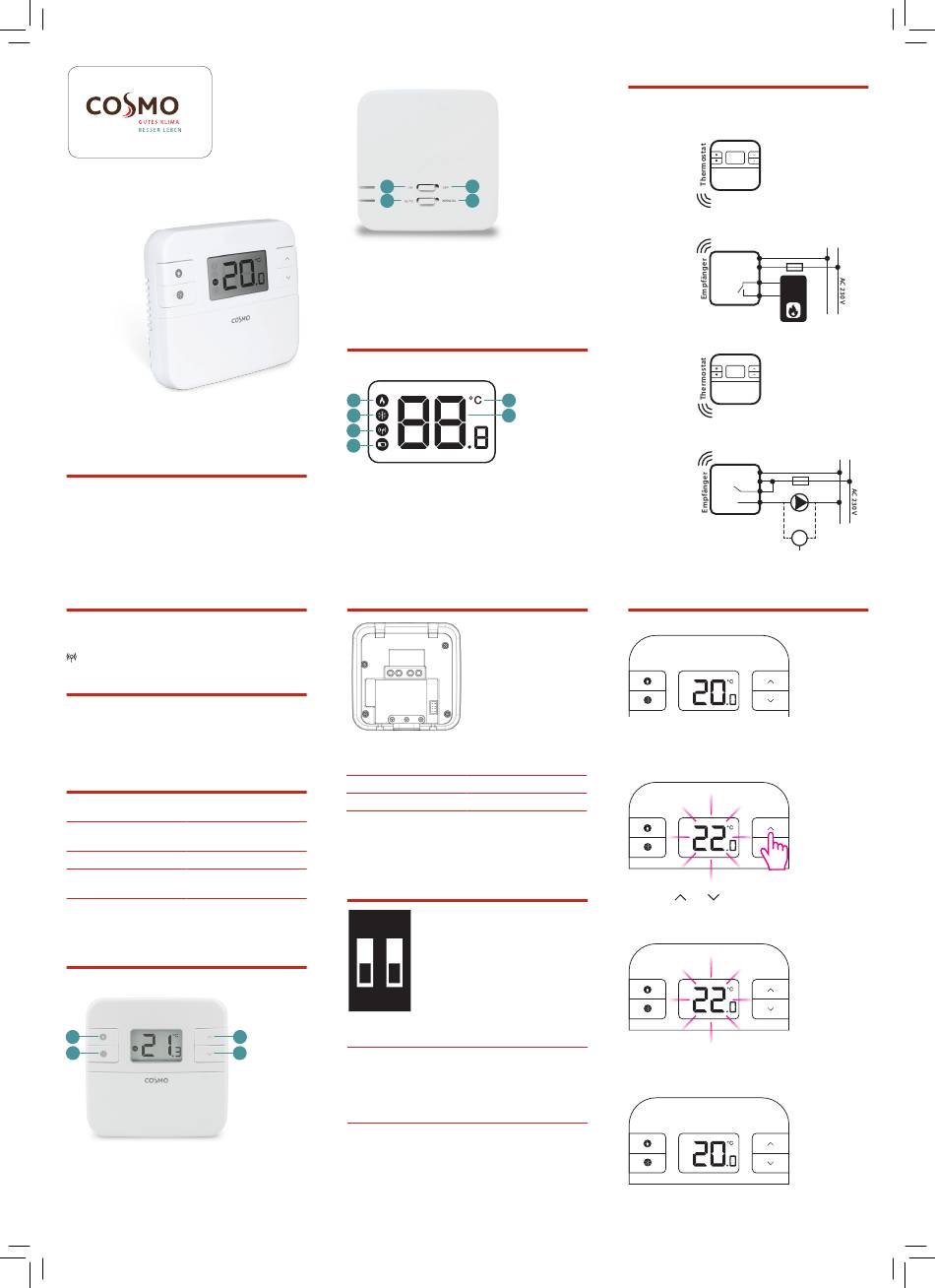

Cosmo CFE Bedienungsanleitung

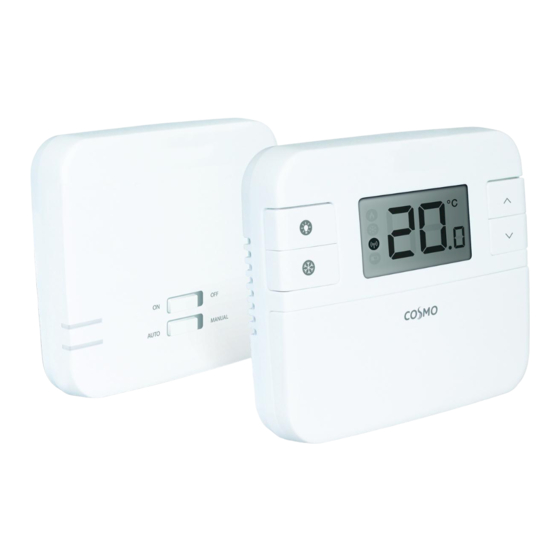

Digital Raumthermostat mit
Funkempfänger
Modell: CFE
Schnellanleitung
E I N L E I T U N G
CFE ist ein digitaler Raumthermostat, der die Raumtemperatur
regelt. Der Raumthermostat schaltet Ihre Heizungsanlage, je
nach Bedarf, ein oder aus. Die ausgeführten Aktionen werden
Ihnen auf dem Display angezeigt. Bitte lesen Sie diese Anleitung
bevor Sie das Gerät nutzen. Es sind ausschließlich AA 1,5V
Alkalie Batterien zu verwenden. Setzen Sie die Batterien in das
Batteriefach unter der Abdeckung ein. Verwenden Sie keine
wiederaufladbare Akkus.
P R O D U K T K O N F O R M I T Ä T
Dieses Produkt erfüllt die wesentlichen Anforderungen der
EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU und RoHS
2011/65/EU.
868.0-868.6MHz; <13dBm
S I C H E R H E I T S I N F O R M A T I O N E N
Das Produkt muss gemäß der EU- und der nationalen Richtlinien
verwendet werden. Nur für eine Verwendung in Innenräumen.
Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt muss
von einer fachlich geeigneten Person gemäß sämtlicher EU- und
nationalen Richtlinien installiert werden.
T E C H N I S C H E S P E Z I F I K A T I O N E N
Betriebsspannung 2 x AA Alkalie Batterien
Betriebsspannung,
230 V AC
Empfänger
Maximaler Schaltstrom 16 (5) A
Potentialfreier Kontakt,
Elektrische Kontakte
NO / COM
Einstellbarer
5 - 35°C
Temperaturbereich
T A S T E N F U N K T I O N E N
Thermostat
1 3
2 4
1. LCD Beleuchtung einschalten
2. Frostschutzmodus EIN oder AUS-schalten
3. Werte erhöhen
4. Werte reduzieren
Empfänger
5 6
7 8
5. Wenn MANUAL gewählt, dann ON -> Ein.
6. Wenn MANUAL gewählt, dann OFF -> Aus.
7. AUTO bedeutet Empfänger wird von Thermostaten ein- oder
ausgeschaltet.
8. MANUAL: Empfänger wird über ON / OFF gesteuert.
A N Z E I G E N A U F D E M L C D D I S P L AY
1 5
2 6
3
4
N
L
1. Heizung Ein
COM
2. Frostschutz Ein
3. Funksignalanzeige
NO
4. Batteriewarnung
N L
5. Einheit Temperatur °C oder °F
6. Temperaturanzeige bzw. Temperatureinstellung
E M P F Ä N G E R A N S C H L U S S K L E M M E
NO COM L N
A N S C H L U S S K L E M M E B E S C H R E I B U N G
NO Geschalteter Ausgang
COM Eingang
Phase (L) bzw. Nullleiter
L, N
(N) 230V
E I N S T E L L L U N G E N D E R
D I P - S C H A LT E R
Die DIP Schalter befinden sich auf der
ON ON
Rückseite Ihres Thermostaten.
Span
9CPH
±0.25°C
6CPH TPI
1 2
R E G E L E I G E N - B E D I E N U N G
S C H A F T E N
Wenn TPI mit dem DIP Schalter Nr. 2
ausgewählt ist so ist der DIP Schalter Nr.
1 aktiv. Sie können die Zyklen je Stunde
TPI
zwischen niedriger Komfortebene ( 6
Z/h) oder höherer Komfortebene (9Z/h)
wählen.
Wenn Spreizung mit dem DIP Schalter Nr.
2 gewählt wurde ist der DIP Schalter Nr.
Spreizung
1 inaktiv. Die Temperaturgenauigkeit ist
auf ± 0.25C eingestellt.
A N S C H L U S S D I A G R A M M
Achtung: Beim Set CFE sind Sender und Empfänger werkseitig
bereits verbunden.
K E S S E L
N
L
COM
NO
P U M P E
N
L
COM
NO
MAX ODER
16 (5) A
M
V E R Ä N D E R U N G D E R S O L L -
R A U M T E M P E R A T U R
1
Tatsächliche Raumtemperatur.
2
Drücken Sie oder um die Temperatur einzustellen.
3
2 Sekunden Zeitabschaltung.
4
Tatsächliche Raumtemperatur.
N L
N L
