Inhaltszusammenfassung für Cosmo CRTDUP

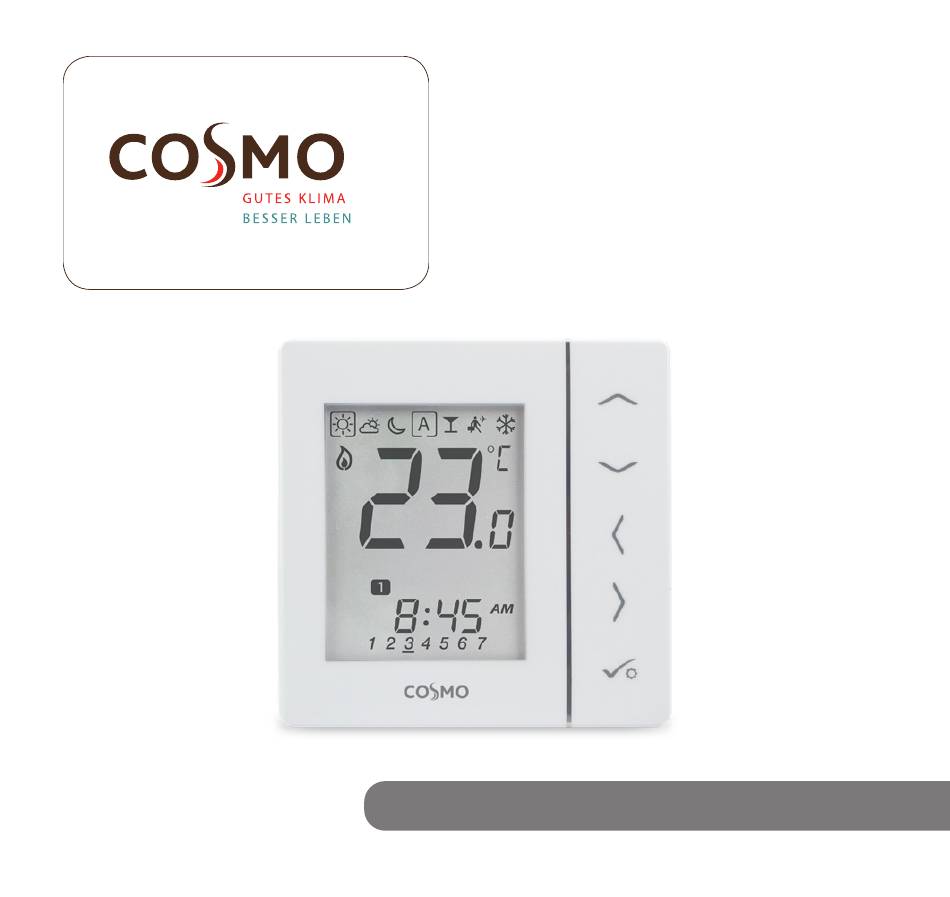

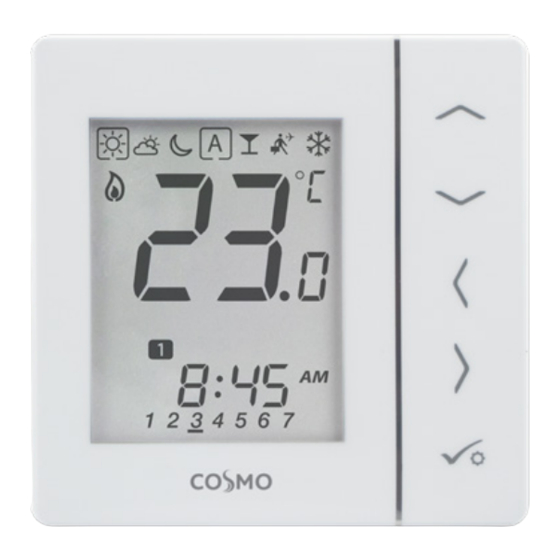

- Seite 1 Digitaler Thermostat KBN: CRTDUP INSTALLATIONS- / BEDIENUNGSHANDBUCH...
-
Seite 2: Lieferumfang
Inhalt Inhalt In dieser Anleitung verwendete Ikons: Lieferumfang Sicherheit Einleitung Produktkonformität Installation Wichtige Information Bedienungsanleitung Parametereinstellungen Zu Ihrem Nutzen Garantie Lieferumfang 1 x Installations- / Befestigungsschrauben CRTDUP Bedienungshandbuch CRTDUP Installations- / Bedienungshandbuch... -
Seite 3: Produktkonformität & Sicherheitsinformationen
Der CRTDUP ist ein 230 V Raumthermostat, Temperaturregelung von wasserführenden der die einfache Temperaturkontrolle Ihres Heizungssystemen in Innenräumen gedacht. Heizungssystems bietet. Durch den Kauf des CRTDUP haben Sie sich für Installation ein digitales Raumthermostat entschieden, der Die Installation dieses Produktes muss durch es Ihnen erlaubt, Oberflächenheizungssysteme eine sachkundige Person und im Einklang mit individuell einzustellen, wie Fußboden-, Wand-... - Seite 4 Produktkonformität & Sicherheitsinformationen Gefahrenquellen Installationsparametereinstellungen Der Thermostat muss vom Strom getrennt Der CRTDUP verfügt über einen Abschnitt zu werden, bevor die Abdeckung entfernt wird. den Installationsparametern. Diese dürfen nur vom Installateur oder einer sachkundigen 230V AC Person geändert werden. Das Verändern dieser Parameter kann schwerwiegende Folgen für Ihr...
-
Seite 5: Installation - Anschlüsse
Thermostat, siehe Seite 8. L N L Zone 1 SL N L Sensoranschlüsse S1, S2 Example (Optional) Zone 1 Können für externen Luft- oder Bodensensor verwendet - - + + Example werden. SL N L CRTDUP Installations- / Bedienungshandbuch... -
Seite 6: Wandmontage
Installation - Thermostatmontage Vordere Abdeckung vorsichtig entfernen. Vordere Abdeckung vorsichtig entfernen. Wandmontage Das CRTDUP eignet sich für Unterputzdosen mit einem Lochabstand von: 60 mm. Nur für Unterputzdosen mit horizontalen Befestigungslöchern 60mm CRTDUP Installations- / Bedienungshandbuch... - Seite 7 Fall in einem zugluftfreien Bereich in etwa 130 cm Höhe angebracht 130cm 130cm 130cm werden. Bringen Sie den CRTDUP nicht in der Nähe von Wärmequellen, hinter Gardinen, in direkter Sonneneinstrahlung oder in einem Bereich mit hoher Luftfeuchtigkeit an. For you...
-
Seite 8: Installation - Anschluss
Installation - Anschluss Sensoranschluss (optional) Sensoranschluss (optional) NSB-Ausgang (Nachtabsenkung) Optionaler Last (Thermischer Stellantrieb) Sensor (SFS2000) NSB für andere Phase 230 VAC 50 Hz Thermostate Nullleiter Klemmleiste Thermischer Stellantrieb Ausgang CRTDUP Installations- / Bedienungshandbuch... - Seite 9 Überprüfen Sie, ob die Verdrahtung für folgende Anschlüsse komplett ist: Stromanschluss Anschluss für NSB (Nachtabsenkung) Sensoranschlüsse (falls zutreffend) Das hintere Gehäuse kann nun befestigt werden. Bitte verwenden Sie mitgelieferten Schrauben. Stellen Sie sicher, dass der Ausrichtungspfeil nach oben zeigt. CRTDUP Installations- / Bedienungshandbuch...
-
Seite 10: Anbringung Der Gehäusefront An Das Hintere Gehäuse
Anbringung der Gehäusefront an das hintere Gehäuse Stellen Sie sicher, dass die Steckverbindungen aufeinander sitzen. Richten Sie das vordere Gehäuse an der oberen Kante aus. Vorsichtig drücken, bis die Gehäusefront an der oberen Kante ansetzen. Front mit einem “Klick” einrastet. CRTDUP Installations- / Bedienungshandbuch... - Seite 11 Installation - Display Symbole CRTDUP Installations- / Bedienungshandbuch...
- Seite 12 Zeigt an, ob ein Programm in Betrieb ist, Auto Ein oder Auto Aus. Partyanzeige: Wenn die Partyfunktion aktiv ist. Urlaubsanzeige: Wenn die Urlaubsfunktion aktiv ist. Frostschutzanzeige: Frostschutz ist aktiv - nicht verfügbar im Kühlmodus (falls zutreffend). CRTDUP Installations- / Bedienungshandbuch...
-
Seite 13: Funktion
Anzeige für temporäre manuelle Temperaturanpassung: Falls die Temperatur im Programmmodus geändert wird, erscheint die Hand bis zum Start der nächsten Programmzeit. Anzeige Programmnummer: Im Programmmodus AUTO bedeutet dies den Betrieb des aktuellen Programms. Tagesanzeige: 1 = Montag CRTDUP Installations- / Bedienungshandbuch... - Seite 14 Anzeige Bodensensor: Wird nur angezeigt, wenn Luft- oder Bodensensor angeschlossen ist. Anzeige Einstellung: Zeigt an, dass die Einheit im Einstellmodus ist, bei Programmeinstellung. Zeigt den manuellen Modus an. Anzeige Tastensperre: Zeigt an, dass Tasten gesperrt sind. CRTDUP Installations- / Bedienungshandbuch...
-
Seite 15: Installation - Benutzeroberfläche
3. Kurz gedrückt halten, um zum vorherigen Bildschirm zurückzukehren - in Benutzer-/Installationseinstellmodus. 1. OK-Taste: kurz gedrückt halten, um Auswahl zu bestätigen. 2. Lange gedrückt halten, um zu speichern und zu beenden. 3. Lange gedrückt halten, um Benutzereinstellungen aufzurufen. Tastensperre aktivieren/deaktivieren. 5 SEKUNDEN Parametermenü aufrufen. 5 SEKUNDEN CRTDUP Installations- / Bedienungshandbuch... -
Seite 16: Installation - Erstmaliges Einschalten
Installation - erstmaliges Einschalten Softwareversion 2 Sekunden 2 Sekunden Bei erstmaligem Einschalten. Auf Seite 19 fortfahren Zeitformateinstellung CRTDUP Installations- / Bedienungshandbuch... -
Seite 17: Installation - Symbolerklärung
Installation - Symbolerklärung Einmalig drücken X-mal drücken Für fünf Sekunden gedrückt halten Blinken Kurz drücken, um zu speichern und Kurz gedrückt halten, lange drücken, um zu speichern um zurückzukehren. und Menü zu verlassen. CRTDUP Installations- / Bedienungshandbuch... -
Seite 18: Bedienung - Zeit Und Datum Einstellen
Bedienung - Zeit und Datum einstellen CRTDUP Installations- / Bedienungshandbuch... - Seite 19 Bedienung - Zeit und Datum einstellen Stunde Links auswählen für 12-Stunden, rechts auswählen für 24-Stunden-Format Minuten Jahr Monat Zeit einstellen mithilfe der nach oben/nach unten Taste. CRTDUP Installations- / Bedienungshandbuch...
-
Seite 20: Bedienung - Temperaturlevel Heizung
Normalerweise 17 C für Fußbodenheizung oder 15 für Radiatorheizung. Frostschutztemperatur wird normalerweise während langer Abwesenheit oder des Urlaubs verwendet. Normalerweise 5 Ihr Thermostat ist auf die oben erwähnten Temperaturen voreingestellt. Sie können angepasst werden (siehe Seite 37). CRTDUP Installations- / Bedienungshandbuch... -
Seite 21: Bedienung - Temperaturlevel Kühlung
Temperatur bei Anwesenheit. Normalerweise 22 ºC Temperatur bei Abwesenheit. Normalerweise 40 ºC Dies verhindert die Aktivierung der Kühlung bei Abwesenheit. Abendtemperatur. Normalerweise 26 ºC Ihr Thermostat ist auf die oben erwähnten Temperaturen voreingestellt. Sie können angepasst werden (siehe Seite 37). CRTDUP Installations- / Bedienungshandbuch... -
Seite 22: Bedienung - Zeitprogramm Heizen
Bedienung - Zeitprogramm Heizen 1 Werkseitig aktiviert Montag bis Freitag 12.00 6.00 9.00 16.00 23.00 Samstag bis Sonntag 12.00 7.00 23.00 CRTDUP Installations- / Bedienungshandbuch... -
Seite 23: Bedienung - Zeitprogramm Heizen 2 (Optional)
Bedienung - Zeitprogramm Heizen 2 (optional) Montag bis Freitag 12.00 6.00 22.30 Samstag bis Sonntag 12.00 7.00 23.00 CRTDUP Installations- / Bedienungshandbuch... -
Seite 24: Bedienung - Zeitprogramm Heizen 3 (Optional)
Bedienung - Zeitprogramm Heizen 3 (optional) Montag bis Freitag 12.00 5.00 8.00 14.00 22.00 Samstag bis Sonntag 12.00 7.30 22.30 CRTDUP Installations- / Bedienungshandbuch... -
Seite 25: Bedienung - Zeitprogramm 4 (Optional)
Bedienung - Zeitprogramm 4 (optional) Montag bis Freitag 12.00 6.00 9.00 15.00 22.30 Samstag bis Sonntag 12.00 7.30 23.00 CRTDUP Installations- / Bedienungshandbuch... -
Seite 26: Bedienung - Zeitprogramm Heizen 5 (Optional)
Bedienung - Zeitprogramm Heizen 5 (optional) Montag bis Freitag 12.00 6.00 10.00 16.00 23.00 Samstag bis Sonntag 12.00 7.30 23.30 CRTDUP Installations- / Bedienungshandbuch... -
Seite 27: Bedienung - Zeitprogramm Kühlbetrieb 1 (Werkseitig)
Bedienung - Zeitprogramm Kühlbetrieb 1 (werkseitig) Montag bis Freitag 12.00 6.00 9.00 16.00 23.00 Samstag bis Sonntag 12.00 7.00 23.00 CRTDUP Installations- / Bedienungshandbuch... -
Seite 28: Bedienung - Zeitprogramm Kühlbetrieb 2 (Optional)
Bedienung - Zeitprogramm Kühlbetrieb 2 (optional) Montag bis Freitag 12.00 6.00 22.30 Samstag bis Sonntag 12.00 7.00 23.00 CRTDUP Installations- / Bedienungshandbuch... -
Seite 29: Bedienung - Zeitprogramm Kühlbetrieb 3 (Optional)
Bedienung - Zeitprogramm Kühlbetrieb 3 (optional) Montag bis Freitag 12.00 5.00 8.00 14.00 22.00 Samstag bis Sonntag 12.00 7.30 22.30 CRTDUP Installations- / Bedienungshandbuch... -
Seite 30: Bedienung - Zeitprogramm Kühlbetrieb 4 (Optional)
Bedienung - Zeitprogramm Kühlbetrieb 4 (optional) Montag bis Freitag 12.00 6.00 9.00 15.00 22.30 Samstag bis Sonntag 12.00 7.30 23.00 CRTDUP Installations- / Bedienungshandbuch... -
Seite 31: Bedienung - Zeitprogramm Kühlbetrieb 5 (Optional)
Bedienung - Zeitprogramm Kühlbetrieb 5 (optional) Montag bis Freitag 12.00 6.00 10.00 16.00 23.00 Samstag bis Sonntag 12.00 7.30 23.30 CRTDUP Installations- / Bedienungshandbuch... -
Seite 32: Bedienung - Zeitprogramm Einstellen
Bedienung - Zeitprogramm einstellen Links und rechts verwenden, um den Tag der Programme auszuwählen. 7 Tage Individuell CRTDUP Installations- / Bedienungshandbuch... - Seite 33 Bedienung - Zeitprogramm einstellen Zeit einstellen mithilfe der nach oben/nach unten Taste. Rechts und links verwenden, um die hohe, mittlere oder niedrige Temperatur zu wählen. CRTDUP Installations- / Bedienungshandbuch...
- Seite 34 Falls ein 5. oder 6. Schaltpunkt benötigt wird, Zeit eingeben und Temperatur auswählen. Um einen Schaltpunkt zu löschen, Zeit auf --:-- einstellen. Wenn die Temperatur eingestellt wird, übernimmt das Zeitprogramm die neuen Temperaturen - siehe Seite 37 zur Änderung von CRTDUP Installations- / Bedienungshandbuch...
-
Seite 35: Bedienung - Temporäre Temperaturanpassung
Die temporäre Temperaturanpassung erlaubt es Ihnen, die Soll- Temperatur auf die gewünschte Einstellung zu erhöhen oder zu verringern, bis sie beim nächsten Programmpunkt zurückgesetzt wird. Verwenden Sie die obere oder untere Pfeiltaste, um die Temperatur auf die gewünschte Einstellung anzupassen. CRTDUP Installations- / Bedienungshandbuch... - Seite 36 Bedienungshandbuch - Temporärer Override Bestätigen Sie die temporär eingestellte Temperatur. Um die temporäre Anpassung zu beenden, oder drücken (siehe unten). CRTDUP Installations- / Bedienungshandbuch...
-
Seite 37: Bedienung - Dauerhafte Temperaturänderung
Pfeiltaste, um die von Ihnen eingestellte Temperatur einzusehen, siehe Seite 35. Für wiederholen, Zurück auf Automatikbetrieb schalten. falls nötig. Um die permanente Temperaturänderung anzupassen, muss den Schritten auf Seite 35 gefolgt werden. CRTDUP Installations- / Bedienungshandbuch... -
Seite 38: Bedienung - Partyfunktion
Rechte Pfeiltaste verwenden, um Partyfunktion Durch die auszuwählen. Partyfunktion kann Temperatur für einen von Ihnen gewählten Zeitraum eingestellt werden (bis zu 9 h 50 min). Obere Pfeiltaste verwenden, um h/min auszuwählen. Haken klicken und Countdown beginnt. CRTDUP Installations- / Bedienungshandbuch... -
Seite 39: Bedienung - Urlaubsfunktion
Bedienung - Urlaubsfunktion Rechte Pfeiltaste verwenden, um Urlaubsfunktion auszuwählen. Obere Pfeiltaste verwenden, um Dauer auszuwählen. Haken klicken und Urlaubs- Countdown beginnt. CRTDUP Installations- / Bedienungshandbuch... - Seite 40 Bedienungshandbuch - Frostschutz Rechte Pfeiltaste verwenden, um Frostfunktion auszuwählen Verwenden Sie die obere Pfeiltaste, um die Frostschutztemperatur auszuwählen Haken klicken, um eingestellte Temperatur zu bestätigen. CRTDUP Installations- / Bedienungshandbuch...
- Seite 41 Installation - Parametermenü öffnen Alle drei Tasten Falls Sie die gleichzeitig betätigen Geräteparameter ändern müssen, befolgen Sie die folgenden Schritte. Muss durch den Installateur erfolgen. Dies ist der erste Bildschirm des Gerätemenüs. CRTDUP Installations- / Bedienungshandbuch...
-
Seite 42: Funktion
Sensor für Bodenschutz verwendet. Interne Temperatur gemessen von Thermostat Ein-Aus 0,5 o C +/- 0,25 o C Kühlungs- Ein-Aus 1,0 o C +/- 0,5 o C steuerung Stellantrieb NO=stromlos offen NC=stromlos geschlossen Ventilschutz- Deaktivieren funktion Aktivieren CRTDUP Installations- / Bedienungshandbuch... - Seite 43 Temperatur für oberer Grenzwert 6-45 Bodenschutz erreicht wird Ausgangsrelais schaltet sich ein, Bodensensor wenn Temperatur für unterer Grenzwert 6-45 Bodenschutz erreicht wird Ausgangsrelais schaltet sich aus Bodensensor- wenn Temperatur für Limit für Kühlung 6-45 Bodenschutz erreicht wird CRTDUP Installations- / Bedienungshandbuch...
- Seite 44 1: Kühlmodus Auf Werkseinstellungen zurücksetzen Nummer 47 Alle drei Tasten eingeben und gleichzeitig drücken drücken. Muss durch den Installateur erfolgen FEHLERCODE FEHLERBESCHREIBUNG Err02 Maximale/Minimale Fußbodentemperatur überschritten Verbindung zum externen Sensor unterbrochen Err03 Err04 Kurzschluss externer Sensor CRTDUP Installations- / Bedienungshandbuch...
- Seite 45 5 bis 35 °C, Toleranz 0,5 °C Heizen / Kühlen Über Parametermenü wählbar Sensor Luft oder Bodenschutz Geräteparameter Siehe Seite 42 für vollständige Liste der Funktionen Betriebstemperatur 0 bis 50 ºC Lagertemperatur -20 bis 60 ºC CRTDUP Installations- / Bedienungshandbuch...
-
Seite 46: Anmerkungen Des Installateurs
Anmerkungen des Installateurs CRTDUP Installations- / Bedienungshandbuch... - Seite 47 COSMO GmbH Brandstücken 31 22549 Hamburg info@cosmo-info.de www.cosmo-info.de December 2021 V001...
