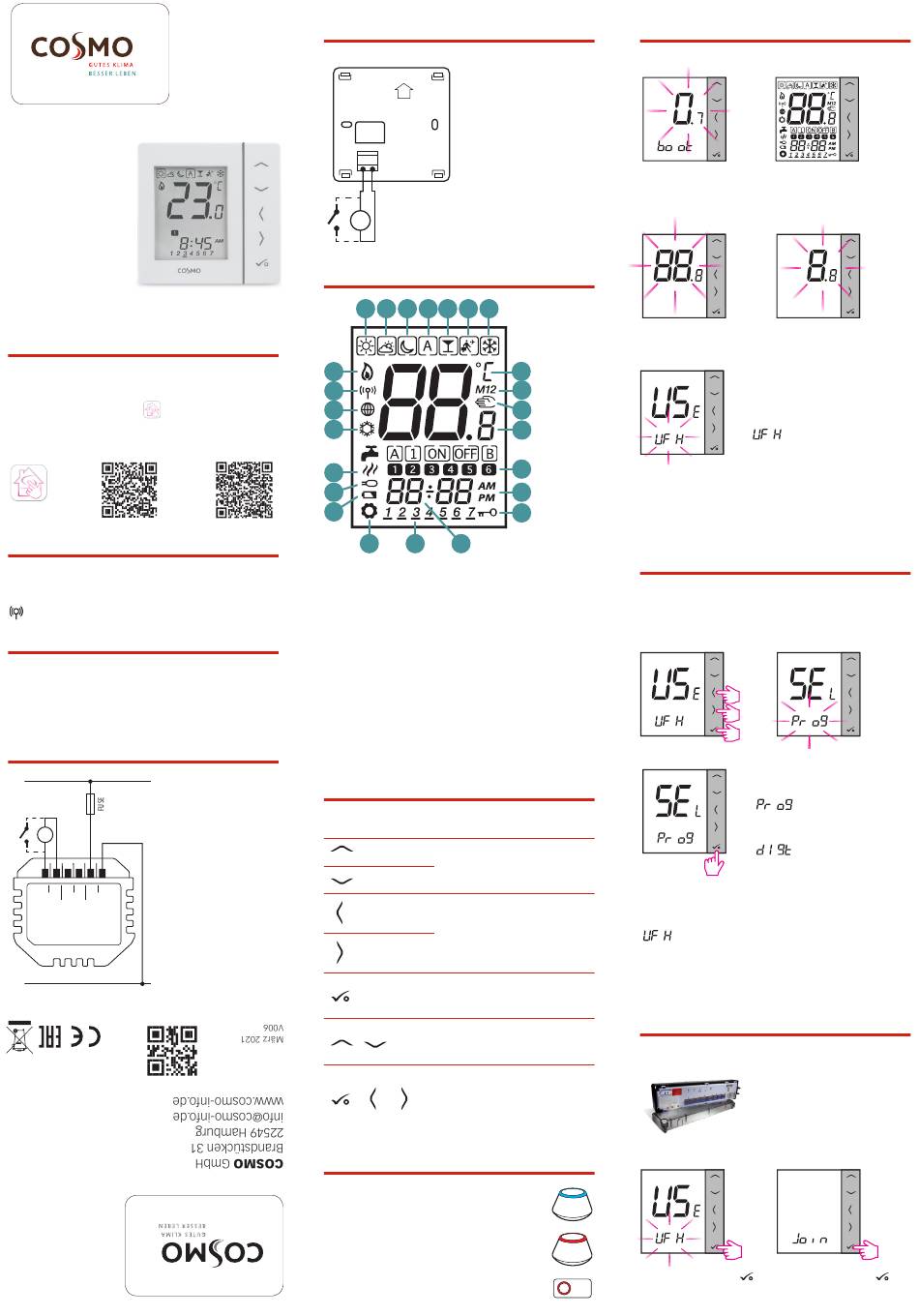

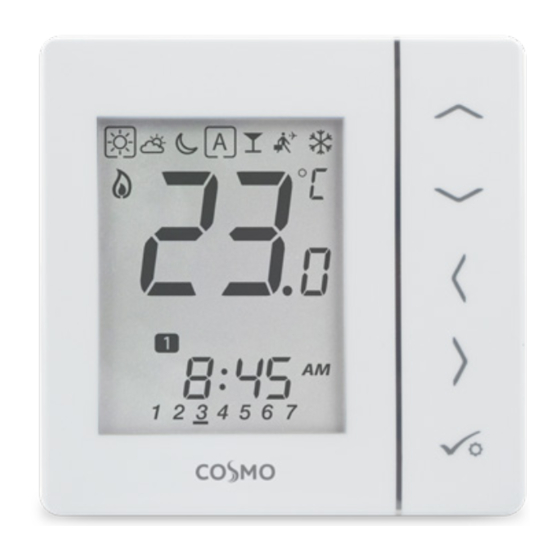

Cosmo CFTPUP Schnellanleitung

Digital Funk-Raumthermostat
UP 230V / AP
Modell:
CFTPUP / CFTP
Schnellanleitung
E I N L E I T U N G
CFTPUP / CFTP ist ein Raumthermostat, der zur drahtlosen
Steuerung der CFKL8-Klemmleiste verwendet wird. In
Kombination mit dem Universellen Gateway CGW kann dieser
Regler mit der Smart Home App (Online-Modus) über das
Internet gesteuert werden. Ohne Internetverbindung (Offline-
Modus) arbeitet der Thermostat lokal, die Kommunikation mit
dem Klemmleiste muss jedoch über den Koordinator erfolgen.
iOS Android
Smart
Home
P R O D U K T K O N F O R M I T Ä T
Dieses Produkt erfüllt die wesentlichen Anforderungen der EMC
2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU und
RoHS 2011/65/EU.
2405-2480MHz; <14dBm
S I C H E R H E I T S I N F O R M A T I O N E N
Das Produkt muss gemäß der EU- und der nationalen Richtlinien
verwendet werden. Nur für eine Verwendung in Innenräumen.
Halten Sie Ihr Gerät vollständig trocken. Dieses Produkt muss
von einer fachlich geeigneten Person gemäß sämtlicher EU- und
nationalen Richtlinien installiert werden.
C F T P U P A N S C H L U S S K L E M M E
L
Stromversorgung:
230V AC
230 V AC (L, N
Anschlüsse)
S
T
1, 2 Klemmen:
- externer
Temperaturfühler
(Boden oder Luft)
- externer Schalter
2 1 -- -- L N
Probe 230VAC
(Anwesenheitssensor)
Befestigung:
60mm Unterputzdose
N
C F T P A N S C H L U S S K L E M M E
Stromversorgung:
4 x AAA Alkali Batterien
UP
S1, S2 Klemmen:
- externer
Temperaturfühler
(Boden oder Luft)
S1 S2
- externer Schalter
(Anwesenheitssensor)
Befestigung:
S
Wandbefestigung (Nachdem
T
die Rückplatte entfernt ist)
A N Z E I G E N A U F D E M L C D D I S P L AY
1 2 3 4 5 6 7
24
23
22
21
20
19
18
17 16 15
1. Komfort Temperatur 12 Stunden
2. Standard Temperatur 14. Sperrsymbol
3. Betriebstemperatur 15. Uhrzeit
4. Automatikbetrieb 16. Wochentag
5. Party Modus 17. Einstellung
6. Urlaubsmodus 18. Batteriewarnung
7. Kühlmodus 19. Externer
8. Einheit Temperatur Temperatursensor
9. Gruppensteuerung 20. Heizmodus
10. Handschaltung / 21. Kühlmodus an
Temporäres Überschreiben 22. Internetverbindung
11. Temperaturanzeige bzw. 23. Drahtlose Gateway-
Temperatureinstellung Verbindung
12. Programm-Abschnitt 24. Heizung Ein
13. AM/PM bei Anzeigemodus
T A S T E N F U N K T I O N E N
T A S T E F U N K T I O N
Temperatur erhöhen / senken oder
anderer Wert
Betriebsart wählen oder zwischen
Werten wechseln
Kurz drücken - Auswahl bestätigen
Gedrückt halten - zum oder vom
Menü eingeben / beenden
Halten Sie diese Tasten gedrückt,
um die Tastatur zu sperren oder zu
+
entsperren
Halten Sie diese Tasten gedrückt,
um den Installationsmodus
+ +
aufzurufen
W Ä H L E N S I E D I E A R T D E S Z I G B E E -
K O O R D I N A T O R S
• Online - über das Universelle Gateway
CGW mit dem Internet verbunden
• Offline - Die Möglichkeit, über das
Universelle Gateway CGW eine Verbindung
zum Internet herzustellen
• Offline - ohne Internetverbindung mit
Koordinator
I N S T A L L A T I O N -
E R S T E I N B E T R I E B N A H M E
1
3
MCU-Software
5
8
9
10
11
12
Hinweis: Der Thermostat ist standardmäßig als
13
programmierbar (wöchentlich) eingestellt.
14
I N S T A L L A T I O N
- E R W E I T E R T E K O N F I G U R A T I O N
Wenn die vereinfachte Konfiguration nicht geeignet ist, führen
Sie die erweiterte Konfiguration aus, indem Sie die folgenden 3
Tasten gedrückt halten, bis SEL PROG angezeigt wird:
1
3
4
Wählen Sie nach Auswahl des Thermostattyps den Gerätetyp für
die Zusammenarbeit mit:
- CFKL8 Klemmleiste (Fußbodenheizung)
I N S T A L L A T I O N -
PA A R U N G M I T C F K L 8
1
2
Bitte bestätigen Sie mit
2
Die Nummern 88.8 und
8.8 beziehen sich auf die
Softwareversion
4
ZigBee-Software
Der Thermostat startet in einem
vereinfachten Konfigurationsmodus.
Sie können auswählen mit wem Sie
den Thermostat verbinden möchten:
- CFKL8 Klemmleiste
(Fußbodenheizung)
2
Stellen Sie den Thermostattyp ein:
- Thermostat
programmierbar
- Thermostat nicht
programmierbar
Installieren Sie die Klemmleiste
gemäß der beigefügten
Produktanleitung.
3
Bitte bestätigen Sie mit
