Solo per il Regno Unito e la Repubblica d'Irlanda
* I fili del cavo di alimentazione sono colorati in base al seguente codice:
Verde e giallo = massa
Blu = neutro
Marrone = sotto tensione
Dato che i colori dei fili del cavo di alimentazione della macchina possono non corrispondere ai contrassegni colorati che
identificano i terminali della spina dell'utente, procedere come segue:
Il filo verde e giallo deve essere collegato al terminale della spina contrassegnato dalla lettera E o dal simbolo
verde o verde e giallo.
Il filo blu deve essere collegato al terminale della spina contrassegnato dalla lettera N.
Il filo marrone deve essere collegato al terminale contrassegnato dalla lettera L.
7. COLLEGAMENTO ALL'APPROVVIGIONAMENTO DELL'ACQUA E COLLEGAMENTO DI SCARICO
* I collegamenti all'approvvigionamento dell'acqua di rete devono essere eseguiti in conformità ai requisiti vigenti delle norme
relative all'approvvigionamento dell'acqua e ai raccordi dell'acqua.
* L'acqua utilizzata per la fabbricazione del ghiaccio deve essere potabile. Laddove la qualità dell'acqua può causare disincrostazione:
- Si consiglia di installare un sistema di filtraggio acqua. Contattare l'esperto in trattamenti idrici locale o un agente
dell'assistenza Hoshizaki.
- Si consiglia di impostare la modalità con scarico completo. Contattare il centro di assistenza locale Hoshizaki.
* In alcune località, per eseguire lavori idraulici sono necessari un permesso specifico nonché l'assistenza di un idraulico qualificato.
* La temperatura nominale di approvvigionamento dell'acqua è 5 - 35 °C a una pressione nominale di 0,05 - 0,8 MPa (0,5 - 8 bar)
con una portata richiesta di 3,8 L/min. Qualora la pressione superi 0,8 MPa (8 bar), utilizzare un'adeguata valvola limitatrice di
pressione. NON strozzare il rubinetto dell'acqua.
* Assicurarsi di utilizzare i nuovi set di tubi forniti con l'apparecchio. Non riutilizzare i set di tubi vecchi.

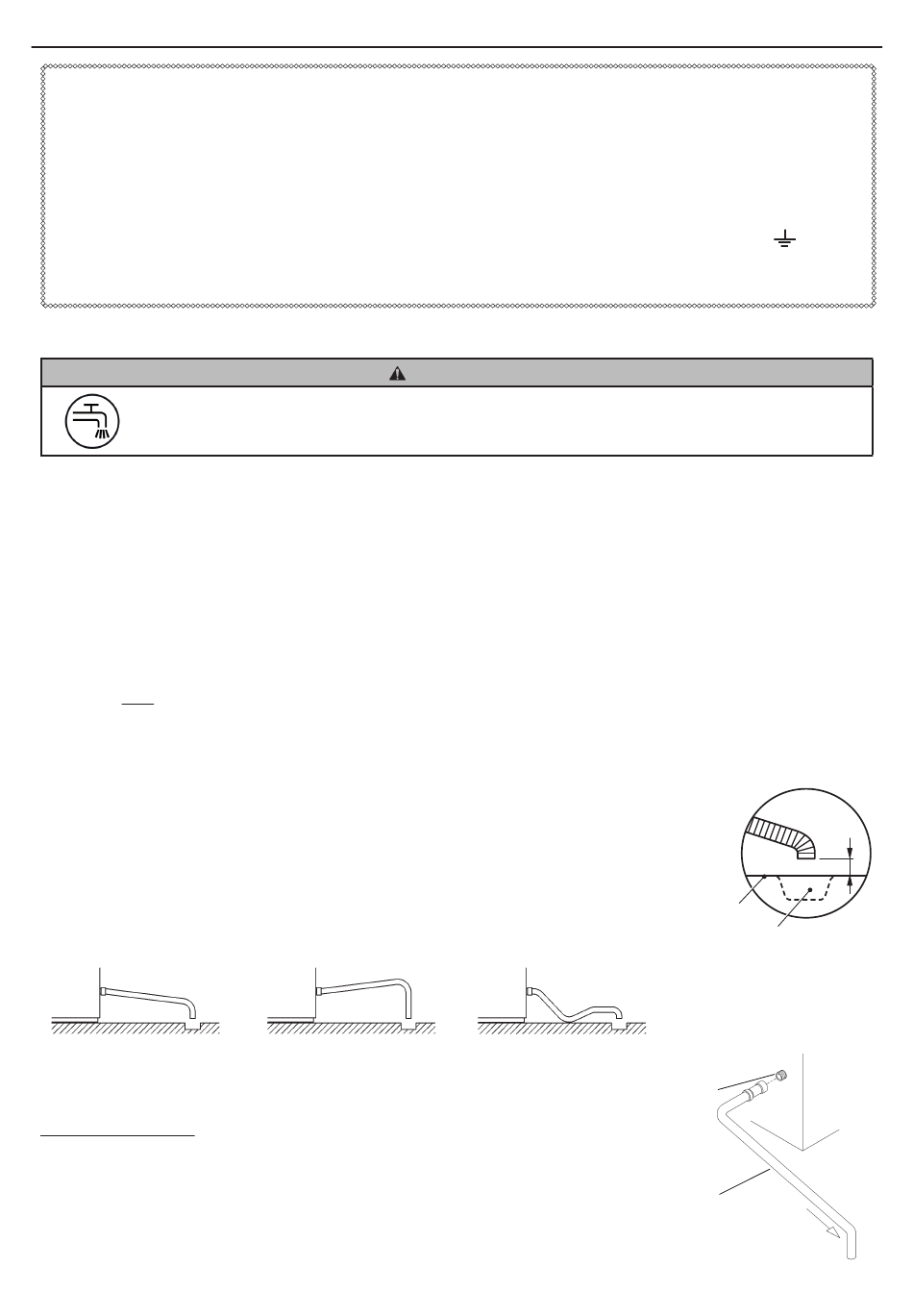

[a] Collegamenti di scarico
* I circuiti di scarico non devono essere installati direttamente nella rete fognaria. È necessario
prevedere un traferro verticale di almeno 5 cm tra l'estremità dei tubi di scarico della macchina e
lo scarico a pavimento.
[Modelli di scarico a gravità]
* Lo scarico della macchina è a gravità: assicurarsi che il tubo di scarico abbia una pendenza
corretta, come mostrato nella figura.
CORRETTA
Inclinazione
discendente
* Per evitare un riflusso nel deposito di raccolta cubetti, disporre il tubo di
uscita come mostrato nella figura.
Eccetto per IM-130CPE
1) S errare a mano il tubo di uscita flessibile grigio (accessorio) sul raccordo
R3/4 sul lato posteriore della macchina, come indicato, assicurandosi che
la rondella in gomma sia posizionata in modo corretto per garantire un
accoppiamento a tenuta stagna. Il tubo può essere tagliato alla lunghezza
necessaria per adattarsi alla posizione dello scarico principale.
Collegare solo alla rete di approvvigionamento dell'acqua potabile fredda.
ERRATA
Inclinazione
ascendente
AVVERTENZA
ERRATA
95
ITALIANO
Pavimento
Scarico
R3/4
Tubo flessibile d'uscita
o di colore
Traferro di
5 cm
