Staffa di fissaggio
Bullone a testa
esagonale
con rondelle 5 x 12
Bullone
Staffa di
Bullone
fissaggio
Staffa di
fissaggio
[c] Modello modulare sovrapponibile – Tipo D / X
Verificare i modelli delle macchine. Per sovrapporre due macchine, sono necessarie una macchina di tipo D e una macchina
di tipo X. Per sovrapporre tre macchine, sono necessarie una macchina di tipo D e due macchine di tipo X. La macchina di
tipo D è progettata per costituire l'unità superiore, mentre la macchina di tipo X è progettata per costituire l'unità centrale e
quella inferiore.
Le macchine di tipo D e di tipo X sono dotate di tue tipi differenti di interruttore di comando del deposito. Per sovrapporre
le macchine, utilizzare l'interruttore di comando del deposito delle macchine di tipo X inferiore e centrale. L'interruttore di
comando del deposito deve essere rimosso dall'unità superiore. Il collegamento errato o il mancato collegamento delle
macchine può provocare gravi danni alle unità, con conseguenti problemi di funzionamento.
1) P reparare il deposito di raccolta cubetti e posizionarlo come descritto nei passaggi 1), 2), 3) e 4) in "5. INSTALLAZIONE".
2) Collegare l'unità inferiore (tipo X) sulla parte superiore del deposito di raccolta cubetti.
3) F issare l'unità inferiore (tipo X) al deposito di raccolta cubetti posteriormente,
servendosi delle staffe di montaggio e dei bulloni in dotazione.
4) T ogliere il nastro d'imballaggio che trattiene l'interruttore di comando del
deposito di raccolta cubetti sulla coppa di scarico. Collegare l'interruttore
di comando del deposito all'intelaiatura che si trova nella parte inferiore
sinistra del condensatore e fissarlo servendosi delle due viti e delle due
rondelle in dotazione.
5) P rima di sovrapporre le unità, scollegare i cavetti dell'interruttore di
comando del deposito (con spina a tre vie) dall'unità superiore o centrale.
Togliere le viti e l'interruttore di comando del deposito. Quando vengono
sovrapposte due o tre macchine, per l'unità superiore non è necessario
l'interruttore. Conservarlo dopo averlo smontato.

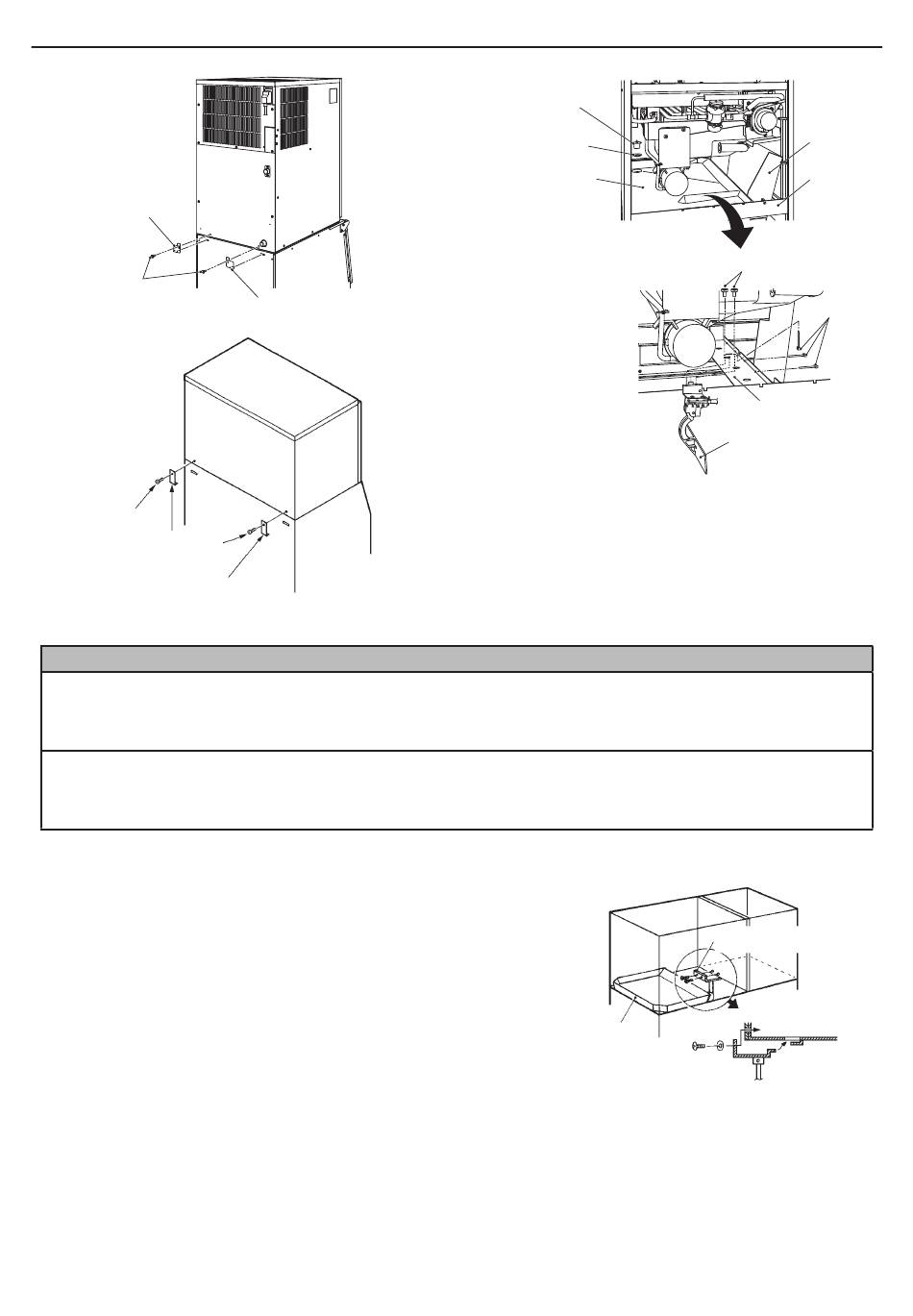

Macchina
Deposito
Staffa di fissaggio
Macchina
Deposito
AVVISO
Collare tubo
di scarico
Guarnizione
Coppa di scarico
Coppa di
scarico
93
ITALIANO
Scivolo per
ghiaccio
Intelaiatura
dell'unità
Bullone a testa
esagonale
con rondelle 4 x 10
Fascetta
Intelaiatura di
montaggio
Interruttore di comando
del deposito di raccolta
cubetti
Interruttore di comando del
deposito di raccolta cubetti
Maneggiarla con
la dovuta cautela
Vite
Intelaiatura
Rondella
Interruttore di comando del
deposito di raccolta cubetti
