[c] Condenswaterleiding - watergekoeld model
* Hoshizaki raadt aan om de watergekoelde condensor aan te sluiten op een hercirculerend koelsysteem met gesloten circuit,
voorzien van een toren, waterkoeler of gelijksoortige installatie. Het vullen met water moet via een kogelventiel/mengvat
plaatsvinden.
* Hoewel het aansluiten van een watergekoelde condensor
op een drinkwaterleiding geen invloed heeft op de
prestaties van de machine, wordt dit in verband met het
hoge verbruik afgeraden.
* Voor een correcte installatie moet een bevoegde of
erkende loodgieter worden ingeschakeld.
* De aansluitingen moeten voldoen aan de van toepassing
zijnde landelijke of plaatselijke voorschriften.
* Leidingen tussen de koeltoren en de ijsmachine moeten
minstens 20 mm in doorsnee zijn om drukverlies
op te vangen, ondanks dat de aansluitingen van de
ijsmachine zelf 13 mm in doorsnee zijn.
* Drukverlies in het watercircuit binnen de ijsmachine zal
5 tot 6 m bedragen als het koelwater een stroomsnelheid
heeft van 4 tot 5 l/min.
* Bij het kiezen van een koeltoren moet u rekening houden
met de volgende piekwaarden van de warmtestroming
in de condensor:
Model IM-30CW/45W:
IM-65W:
IM-100/130W:
IM-240W:
* Houd bij het selecteren van een circulatiepomp rekening met bovenstaande warmtestromingswaarden.
* Gebruik geen cascadepomp, omdat het waterregelventiel de stroming zal variëren en deze tijdens de ontdooicyclus zal
stoppen.

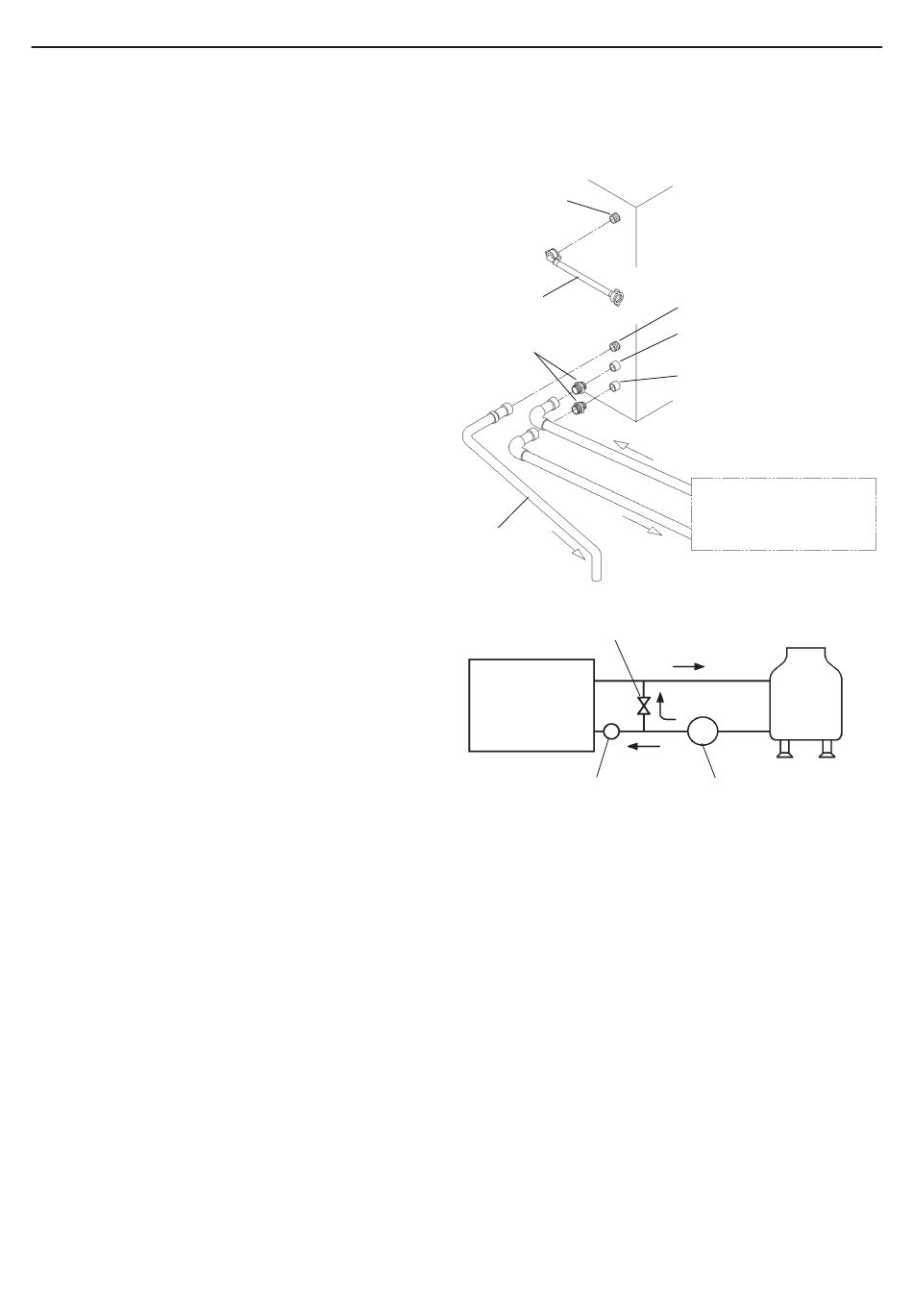

[d] IJsmachineaansluitingen
1) Draai de 1/2-3/4-verloopnippel (meegeleverd) met behulp van een geschikte (schroef)sleutel in de Rc1/2-aansluiting aan
de achterkant van de ijsmachine, zoals weergegeven. Voor een lekvrije verbinding moet PTFE-tape en/of een geschikte
afdichtingspasta worden gebruikt.
Opmerking: de koppelingselementen moeten zijn goedgekeurd en moeten geschikt zijn voor gebruik met drinkwater.
2) Bevestig twee haakse uiteinden van de flexibele slang (meegeleverd) aan de 1/2-3/4-verloopnippel van de ijsmachine. Let er
daarbij op dat de rubberen afdichtring goed is aangebracht. Voorkom lekkage door de aansluiting handvast aan te draaien.
3) Sluit het condensorkoelcircuit aan op het vrije uiteinde van de flexibele slang (meegeleverd) die is bevestigd op de
1/2-3/4-nippels zoals aangegeven. Let er daarbij op dat er geen lekkage mogelijk is.
Opmerking: indien waterfiltering of -zuivering wordt gebruikt, dient u ervoor te zorgen dat alleen de ijsmachine is aangesloten
op de gezuiverde watertoevoer, niet de condensor.
295 - 760 W
875 W
1.165 W
5.235 W
Watergekoeld model
Drinkwater
Inlaat G3/4
Toevoerslang
1/2-3/4-verloopnippel
Afvoerslang
Stroomregelklep
IJsmachine
Filter
63
NEDERLANDS
Waterafvoer R3/4
Koelwaterinlaat Rc 1/2
Koelwaterafvoer Rc 1/2
Condensorkoelcircuit
Koeltoren
P
Pomp
