IM-130CPE

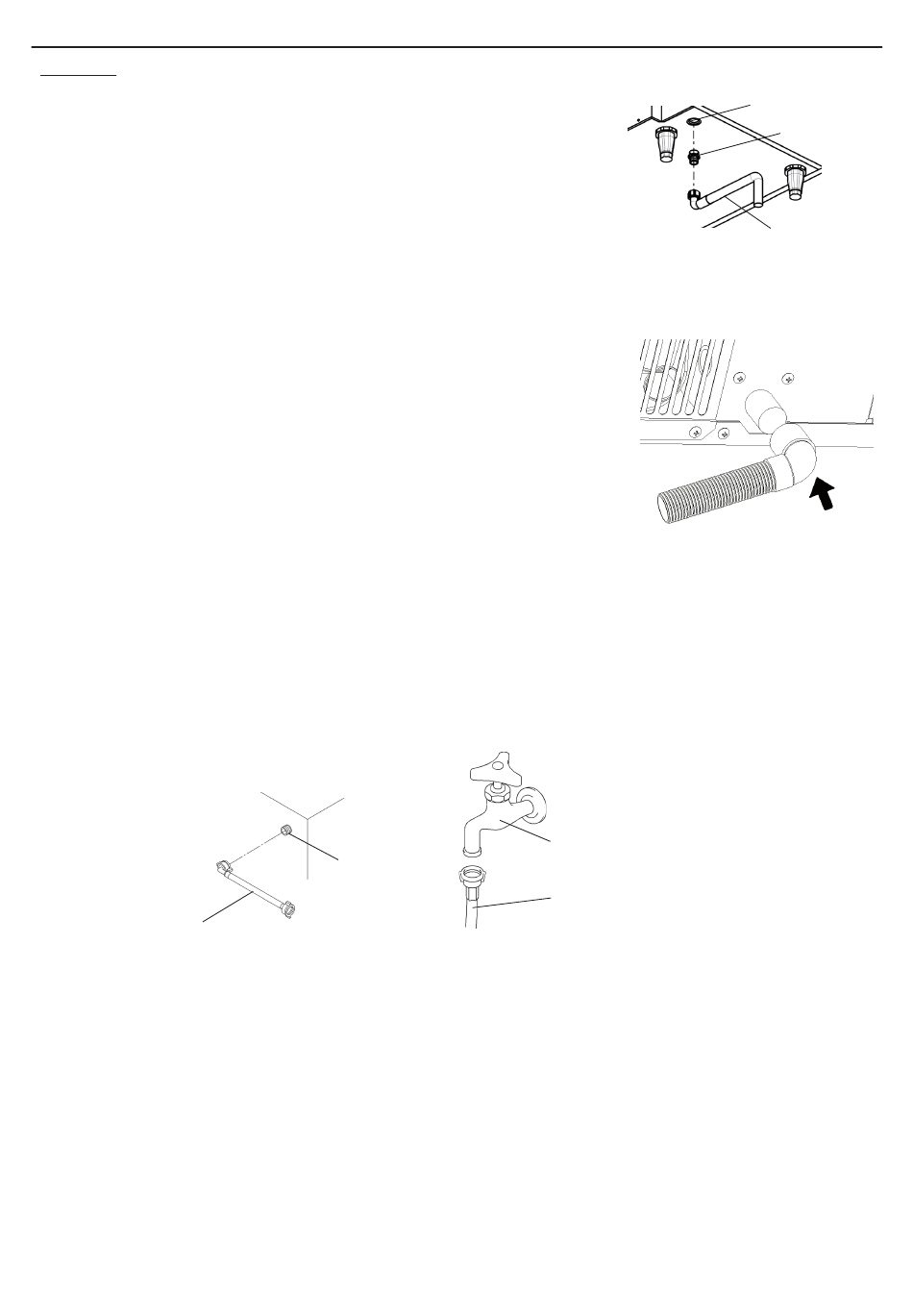

1) M i t e i n e m g e e i g n e t e n S c h l ü s s e l o d e r S c h r a u b e n s c h l ü s s e l d e n
3/4-3/4-Stutzen (Zubehör) in den Rc3/4-Anschluss auf der Unterseite des
Eisbereiters einschrauben (siehe Abbildung). P.T.F.E.-Band und/oder ein
geeignetes Dichtmittel sind zu verwenden, um eine dichte Verbindung zu
erhalten.
Hinweis: Dichtmittel müssen für den Gebrauch mit Trinkwasser genehmigt
und geeignet sein.
2) Den grauen, flexiblen Ablaufschlauch (Zubehör) mit der Hand am 3/4-3/4-Stutzen anziehen (siehe Abbildung). Dabei darauf
achten, dass die Gummidichtung richtig liegt, damit die Verbindung dicht ist. Der Schlauch lässt sich auf die richtige Länge, d. h.
der Position des Ablaufs entsprechend, zuschneiden.
[Modell mit Ablaufpumpe]
1) Das gewinkelte Ende des flexiblen Ablaufschlauchs (Zubehör) an dem
Steckanschluss (Durchmesser 22 mm) auf der Rückseite des Eisbereiters
anbringen (siehe Abbildung). Dabei darauf achten, dass die Klemme über das
gewinkelte Ende gesetzt wird, um eine dichte Verbindung zu gewährleisten.
2) Für den Ablaufschlauch wird vor dem Übergang in die Vertikale ein sanftes Gefälle
empfohlen.
Hinweis: Maximale Höhe (H) 1,5 m bei einer Länge (L) von 5 m, maximale Länge (L)
15 m bei einer Höhe von 0,5 m
Der im Zubehörsatz enthaltene Schlauch ist 2 m lang, um die Länge des Ablaufschlauchs zu erhöhen, ersetzen Sie
bitte den Auslassschlauch durch einen Schlauch mit einem Durchmesser von 22 mm bis zu den oben angegebenen
Maximalwerten.
[b] Trinkwasserversorgung – Luft- und wassergekühlte Modelle
1) Das abgewinkelte Ende des flexiblen Zulaufschlauches (Zubehör) auf den G3/4-Anschluss an der Rückseite des Eisbereiters
schrauben. Dabei darauf achten, dass die Gummidichtung richtig liegt. Mit der Hand so anziehen, dass die Verbindung dicht ist.
2) Das andere Ende des Zulaufschlauchs an den Wasserhahn schrauben und vor dem Anziehen mit der Hand (siehe oben)
darauf achten, dass die Gummidichtung richtig liegt. Vorsichtshalber sollte das Absperrventil in Reichweite sein.
Zulaufschlauch
Hinweis: Um Leistungseinbußen oder Fehlfunktionen durch Kalkablagerungen zu vermeiden, sollte die Wasserversorgung
eine Gesamthärte von nicht mehr als 150mg/l und einen Kieselsäuregehalt von nicht mehr als 30 mg/l aufweisen.
Andernfalls ist die Installation einer geeigneten Wasseraufbereitungsanlage erforderlich.
Luftgekühltes Modell
Trinkwasser-
Zulauf G3/4
Wasserhahn der
Wasserzuleitung
Zulaufschlauch
45
DEUTSCH
Ablaufauslass Rc3/4
3/4-3/4-Stutzen
Ablaufschlauch
