[c] Suministro de agua de condensación - Modelo refrigerado por agua
* Hoshizaki recomienda conectar el condensador refrigerado por agua a un sistema de refrigeración de circuito cerrado que
utilice una torre, refrigerador de agua o similar. La admisión de agua debe efectuarse mediante una disposición con válvula de
bola/depósito de vaciado.
* Aunque conectar un condensador refrigerado por agua
a la red de suministro general de agua (potable) no
afectará al funcionamiento de la máquina, con toda
probabilidad provocará un alto consumo/desperdicio de
un recurso valioso, por lo que no se recomienda.
* Para asegurar una correcta instalación debe recurrirse
a los servicios de un fontanero acreditado.
* Las conexiones deben efectuarse adecuadamente
y conforme a las normativas nacionales o locales
vigentes.
* Los tubos entre la torre de refrigeración y la máquina
de hielo deben tener un diámetro mínimo de 20 mm
a fin de reducir la pérdida de presión, aun cuando los
racores de la máquina tengan un diámetro de 13 mm.
* La pérdida de presión en el circuito de agua en el
interior de la unidad será de 5-6 m cuando el agua de
refrigeración circule a 4-5 l/min.
* Para seleccionar una torre de refrigeración, remítase a
los valores máximos siguientes de flujo de calor en el
condensador:
Modelo IM-30CW/45W:
IM-65W:
IM-100/130W:
IM-240W:
* Seleccione una bomba de circulación conforme a los valores anteriormente indicados de flujo de calor.
* No utilice una bomba en cascada, puesto que el regulador de agua alterará el caudal y lo detendrá durante el ciclo de
descongelación.

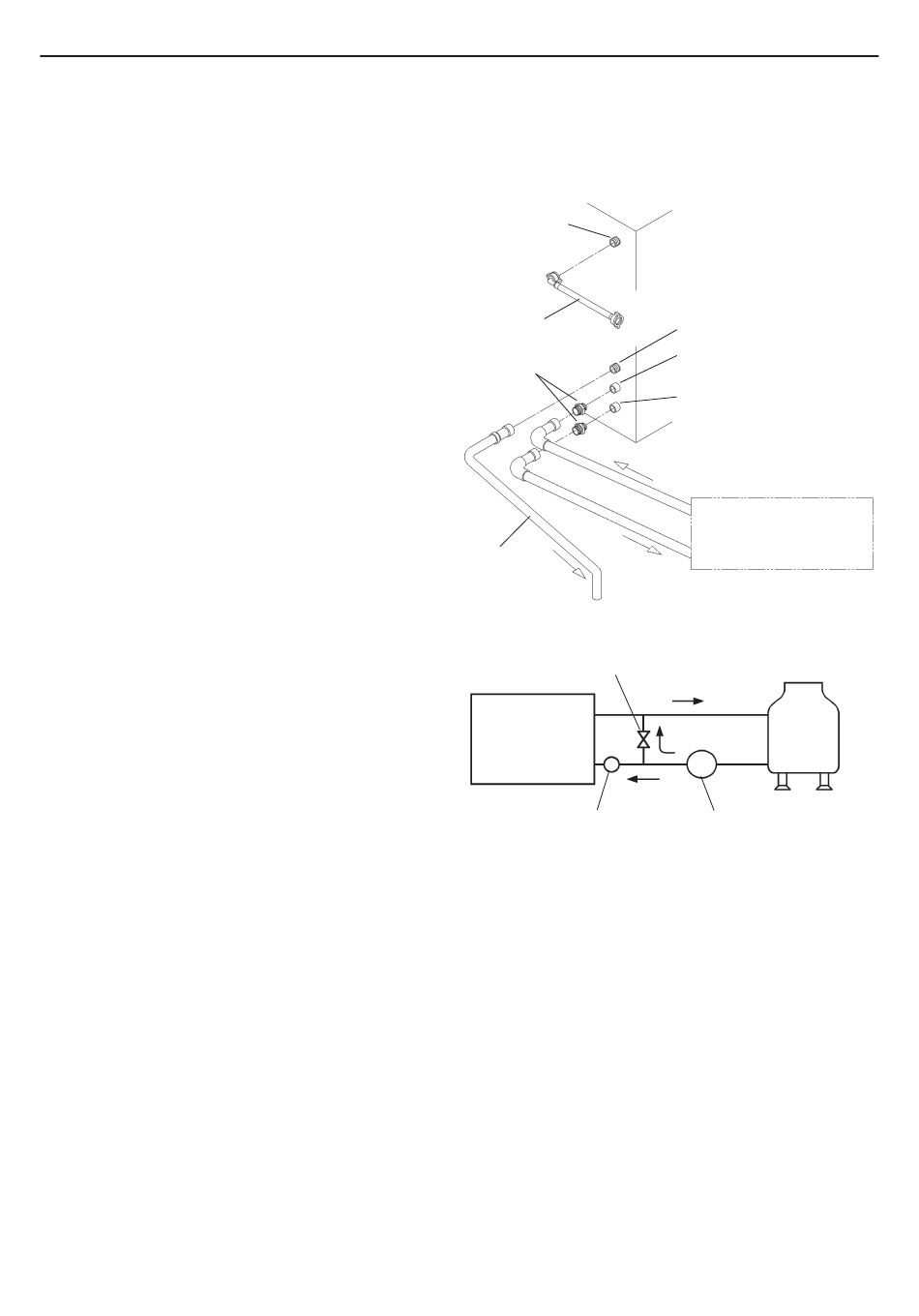

[d] Conexiones de la máquina de hielo
1) Con unos alicates o una llave adecuada, apriete las boquillas 1/2-3/4 (accesorio) a los racores Rc1/2 de la parte posterior de
la máquina de hielo, tal como se muestra. Debe utilizarse cinta P.T.F.E. y un compuesto sellador adecuado para obtener una
junta estanca.
Nota: los componentes de la junta deben ser adecuados y homologados para uso con agua potable.
2) Acople dos de los extremos acodados de la manguera flexible (accesorio) a la boquilla 1/2-3/4 fijada a la máquina de hielo,
comprobando que la junta de goma quede correctamente colocada. Apriete a mano lo suficiente para conseguir una junta
estanca.
3) Conecte el circuito de refrigeración del condensador al extremo libre de los tubos flexibles (accesorio) fijadas a las boquillas
1/2-3/4 de la forma indicada y compruebe que ninguna unión presente fugas.
Nota: si se utiliza un filtro o tratamiento del agua, verifique que solo se suministre agua tratada a la parte de fabricación de
hielo, no al condensador.
295 - 760 W
875 W
1.165 W
5.235 W
80
Modelo refrigerado por agua
Agua potable
Entrada G3/4
Manguera
de entrada
Boquilla 1/2-3/4
Manguera
de salida
Válvula reguladora de caudal
Máquina de hielo
Filtro
Salida de drenaje R3/4
Entrada de agua de
refrigeración Rc1/2
Salida de agua de
refrigeración Rc1/2
Circuito de refrigeración
del condensador
Torre de re-
frigeración
P
Bomba
