Pour le Royaume-Uni et la République d'Irlande uniquement
* Les fils du cordon d'alimentation électrique présentent le codage couleur suivant :
Vert et jaune = Terre
Bleu = Neutre
Marron = Sous tension
La couleur des conducteurs du cordon d'alimentation de cet appareil peut ne pas correspondre au marquage couleur des
bornes de votre fiche ; dans ce cas, procéder comme suit :
Le fil vert et jaune doit être relié à la borne de la fiche repérée par la lettre E ou par le symbole
verte et jaune.
Le câble bleu doit être raccordé à la borne portant la lettre N.
Le câble marron doit être raccordé à la borne portant la lettre L.
7. BRANCHEMENTS D'ARRIVEE ET DE VIDANGE D'EAU
* Les raccordements à l'arrivée d'eau du réseau doivent être réalisés conformément aux exigences nationales en vigueur des
réglementations sur l'arrivée d'eau ou les raccords.
* L'eau utilisée pour la fabrication de la glace doit être potable. Là où la qualité de l'eau peut entraîner la formation de calcaire :
- L'installation d'un filtre externe ou d'un adoucisseur est recommandée. Contacter le professionnel du traitement de l'eau ou
l'agent de service Hoshizaki local.
- L'utilisation du mode de rinçage complet du circuit de vidange est recommandée. Contactez l'agent de service Hoshizaki local.
* Dans certaines régions, il est possible qu'il faille obtenir une autorisation pour effectuer les travaux de plomberie et avoir
recours aux services d'un plombier autorisé.
* La température nominale de l'arrivée d'eau est comprise entre 5 et 35 °C à une pression nominale de 0,05 à 0,8 MPa (0,5 - 8 bar)
pour un débit requis de 3,8 L/min. Si la pression dépasse 0,8 MPa (8 bars), utiliser un réducteur de pression approprié. Ne PAS
réduire le débit du robinet d'alimentation.
* Veiller à utiliser les jeux de tuyaux neufs fournis avec l'appareil. Ne pas réutiliser les anciens jeux de tuyaux.

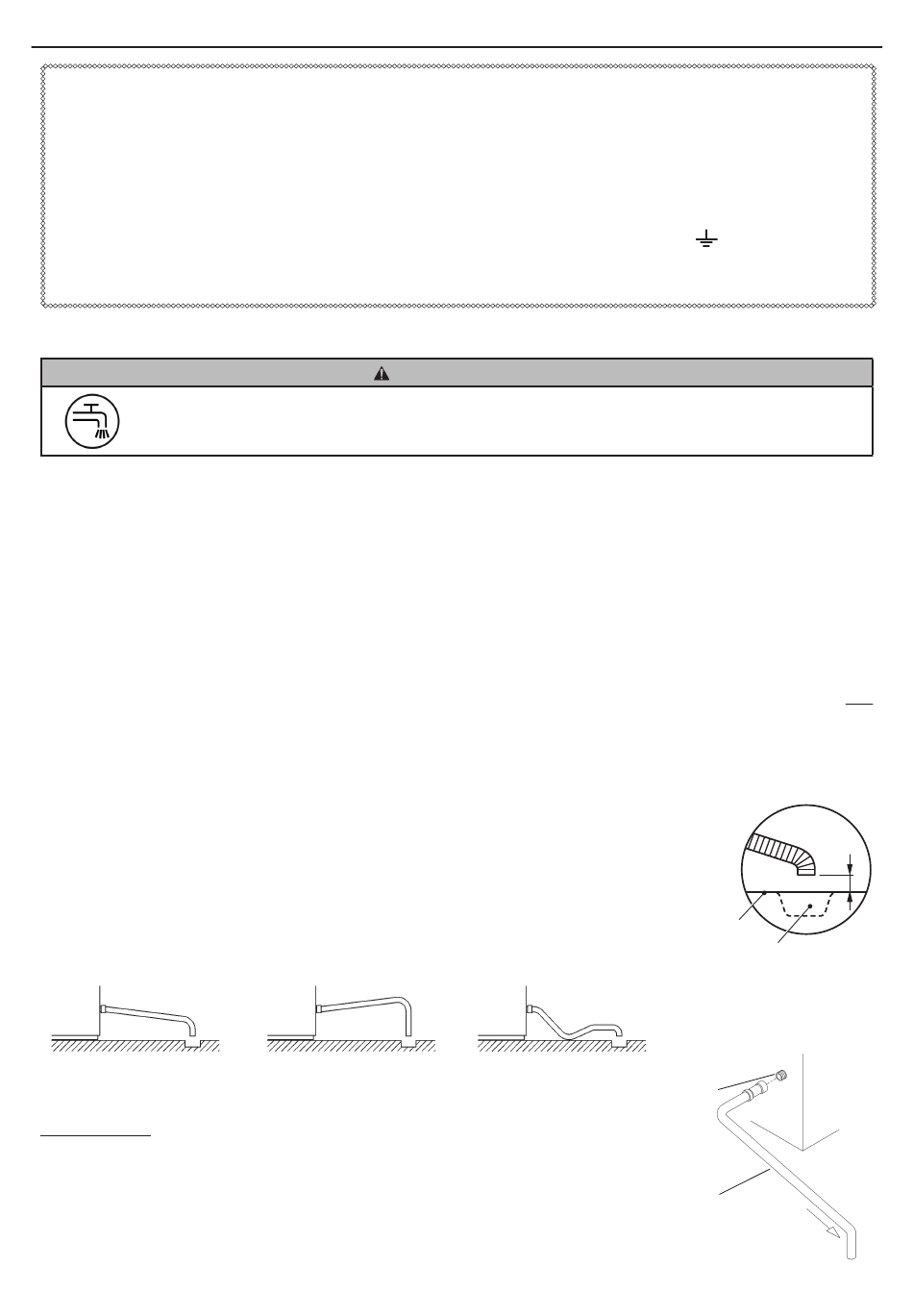

[a] Raccordements des drains
* Les conduites de vidange ne doivent pas être reliées directement à l'égout. L'extrémité des tuyaux
de vidange de la machine à glace doit être espacée d'au moins 5 cm à la verticale par rapport à
l'évacuation de sol.
[Modèles de vidange par gravité]
* La vidange d'eau de la machine à glace s'effectue par gravité : le tuyau de vidange doit donc avoir
une inclinaison ou une hauteur de chute suffisante, comme illustré.
CORRECT
Vers le bas
* Pour éviter un refoulement à l'intérieur du bac de stockage, poser le tuyau de sortie comme illustré.
Sauf IM-130CPE
1) Serrer à la main le tuyau de sortie gris (accessoire) sur le raccord R3/4
à l'arrière de la machine à glace comme indiqué, en veillant à placer
correctement la rondelle d'étanchéité en caoutchouc pour obtenir un joint
étanche. Le tuyau peut être coupé à la longueur voulue en fonction de la
position de vidange principale.
AVERTISSEMENT
Raccorder à l'arrivée d'eau potable froide uniquement.
INCORRECT
Vers le haut
27
FRANCAIS
ou la couleur verte ou
Sol
INCORRECT
R3/4
Tuyau de
sortie
Espacement
de 5 cm
Evacuation
