6) Fixer l'unité supérieure ou centrale sur l'unité inférieure.
7) Fixer les deux unités avec les deux boulons et les deux écrous fournis.

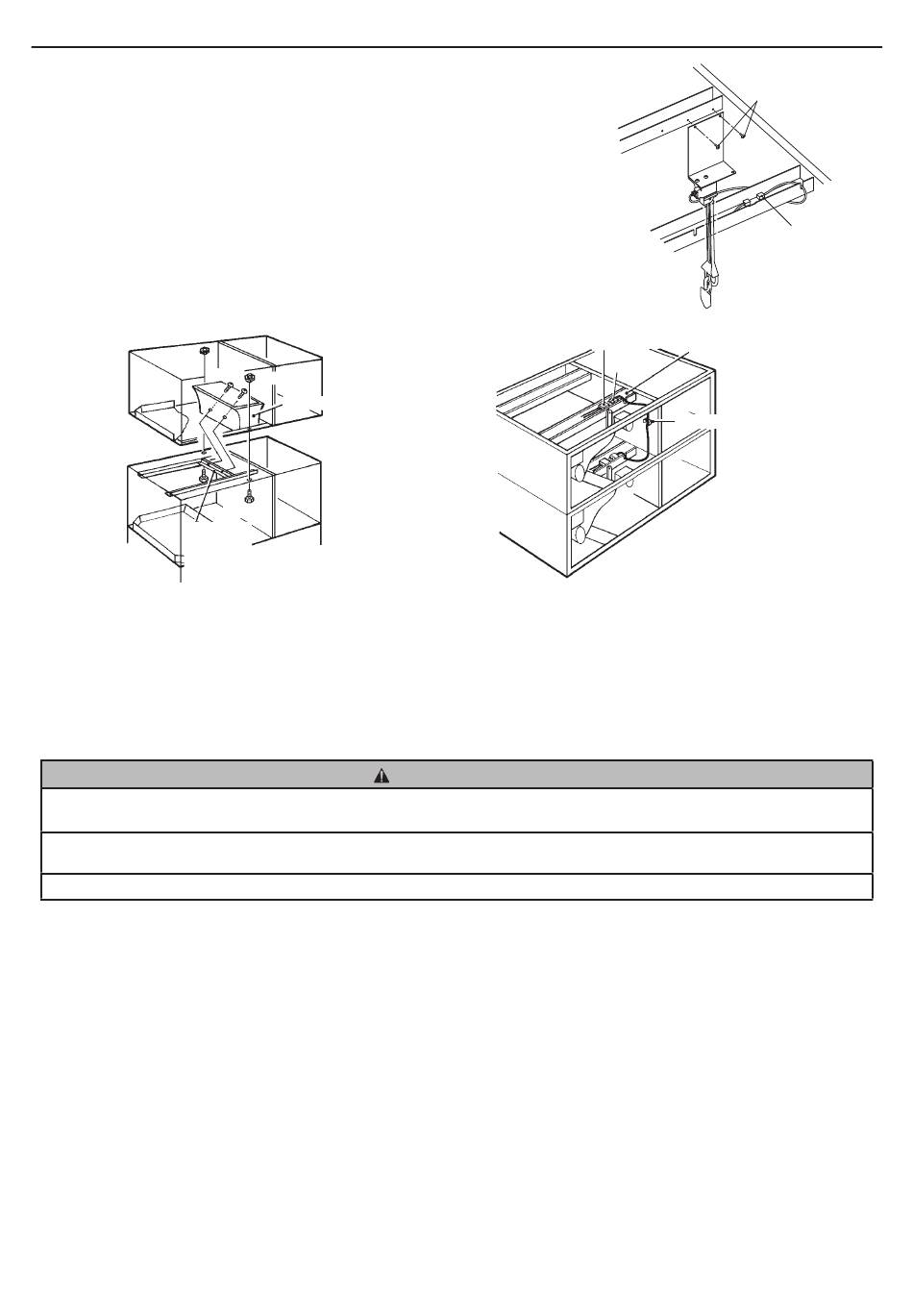

8) Positionner la goulotte de sortie de la glace (accessoire pour unité inférieure
ou centrale), puis la fixer au support avec les deux vis.
9) Brancher les fils (avec fiche triple - débranchés lors de l'étape 6) ci-dessus)
du canal de câblage de l'unité inférieure sur le connecteur de l'unité
supérieure. Fixer les fils à l'aide du collier en plastique fourni.
Unité
supérieure
Vis
Unité
Support de
inférieure
goulotte de
sortie de la
glace
10) Remettre les panneaux de la machine à glace dans leur position correcte.
Remarque : En cas d'empilement de trois machines à glace, répéter les étapes 6) à 11) pour l'unité supérieure. Ne pas oublier
qu'UN seul commutateur de commande de bac est nécessaire quelle que soit la configuration. Les fils de rallonge
du commutateur de la commande de bac sont précâblés avec la fiche et déjà enroulés dans le canal de câblage de
type X.
6. BRANCHEMENTS ELECTRIQUES
Cette machine à glace doit avoir une mise à la terre qui respecte les réglementations électriques nationales et locales.
Pour éviter tout risque de décharges électriques graves ou de dégâts importants à l'appareil, installer un câble de mise à la
terre approprié sur la machine.
Avant toute opération de maintenance, réparation ou nettoyage, débrancher l'alimentation électrique.
* Cette machine requiert une alimentation électrique de 220 - 240 V CA séparée :
10 A [IM-21/30CPE/CWPE, 45CPE/PE/WPE, 65PE/WPE, 100/130CPE/PE/WPE/APE]
13 A [IM-240PE/WPE/APE/AWPE/DPE/DWPE/XPE/XWPE]
* L'alimentation électrique doit être protégée par un disjoncteur approprié.
* Le fusible du boîtier de commande principal est étalonné à 5 A et ne doit être remplacé que par un technicien d'entretien
qualifié.
* Il faut généralement obtenir une autorisation pour effectuer l'installation électrique et recourir aux services d'un électricien
qualifié.
Ecrou
Goulotte de sortie de la glace
Boulons
AVERTISSEMENT
CET APPAREIL DOIT ETRE MIS A LA TERRE
Unité supérieure
Retirer le
commutateur de
commande de bac
Connecteur
Fiche
Unité supérieure
Unité inférieure
