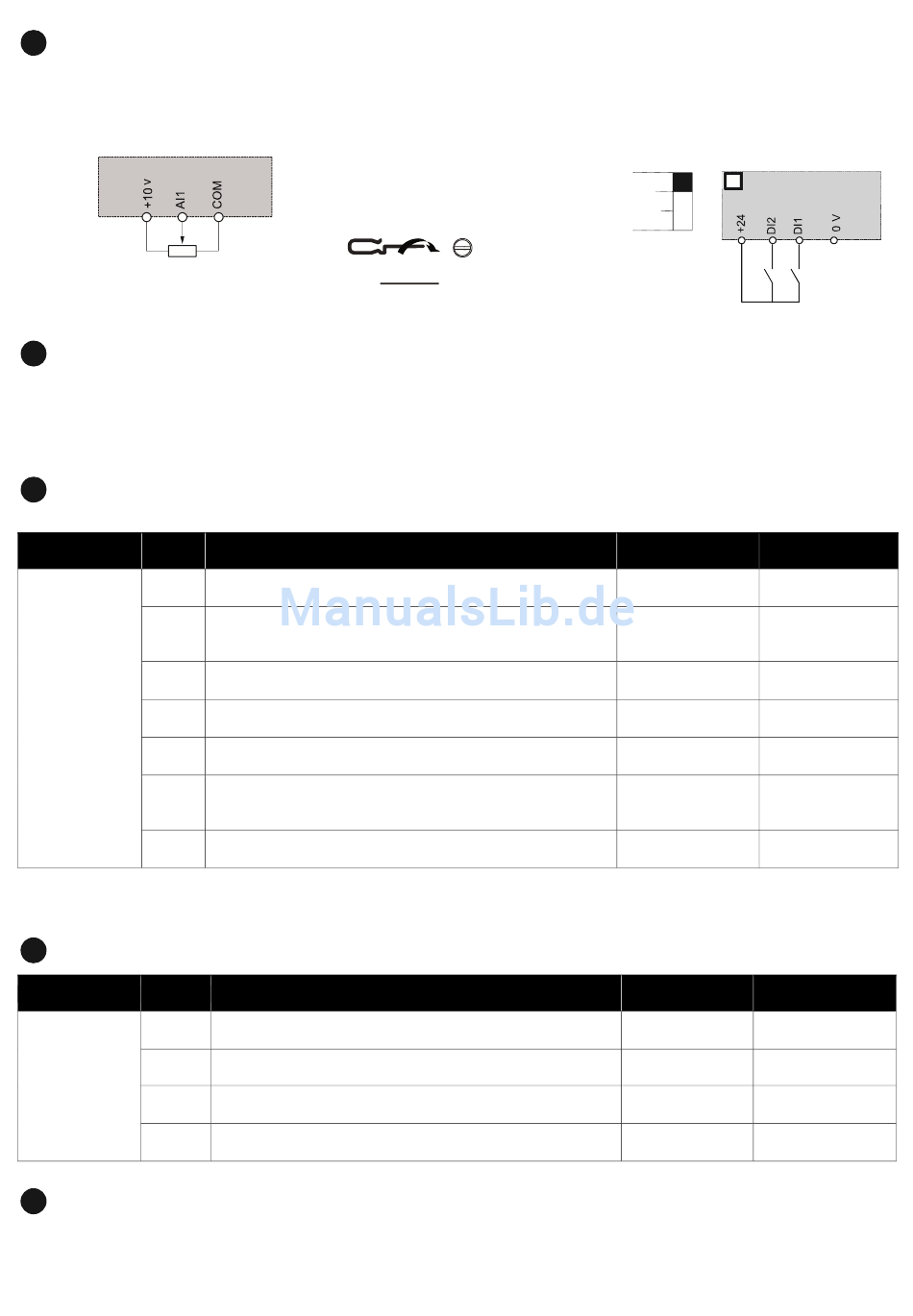

Anschluss der Umrichters : Steuerung über externen Sollwert
6
(Fr1 = Al1 )
• Sollwertpotentiometer 2,2...10 kOhm:
Spannungsversorgung des Umrichters einschalten
7
Vergewissern Sie sich, dass die Logikeingänge nicht aktiv sind (DI1, DI2 siehe Zeichnung).
Schalten Sie die Spannungsversorgung des Umrichters ein.
Bei allen nachfolgenden Einschaltvorgängen wird bFr im Menü SIM- [SCHNELLSTART MENÜ] angezeigt.
Einstellung der Asynchronmotor-Parameter
8
• Beachten Sie zur Einstellung der folgenden Parameter die Angaben auf dem Motortypenschild.
Menü
Code
bFr
nPr
UnS
ConF >
FULL >
nCr
SIM-
[SCHNELLSTART
MENÜ]
FrS
nSP
ItH
(2) Parametereinstellungen für Synchronmotoren lesen Sie bitte in der Programmieranleitung nach.
Einstellung der Basisparameter
9
Menü
Code
ACC
ConF >
dEC
FULL >
SIM-
LSP
[SCHNELLSTART
MENÜ]
HSP
Starten Sie den Motor
10
• Schließen DI1/DI2
www.blemo.com
0,5 N.m
4.4 lb.in
Beschreibung
[Standard Motorfreq.]:
Standardmotorfrequenz (Hz)
[Betriebsbemessungsleistung]:
Betriebsbemessungslesitung Angaben auf dem Typenschild des
Motors (KW)
[Nennspannung Mot.]:
Auf dem Typenschild angegebene Nennspannung des Motors (V)
[Nennfreq. Motor]:
Auf dem Typenschild angegebener Nennstrom des Motors (A)
[Nennfreq. Motor]:
Auf dem Typenschild angegebene Nennfrequenz des Motors (Hz)
[Motornenndrehzahl]:
Auf dem Typenschild angegebene Nenndrehzahl des Motors
(U/ Min)
[Therm. Nennstrom]:
Auf dem Typenschild angegebener Nennstrom des Motors (A)
Beschreibung
[Hochlaufzeit]:
Hochlaufzeit (s)
[Auslaufzeit]:
Auslaufzeit (s)
[Min. Frequenz]:
Motorfrequenz bei min. Sollwert (Hz)
[Max. Frequenz]:
Motorfrequenz bei max. Sollwert (Hz)
Zweidrahtsteuerung: Parameter tCC = 2C
DI1: Rechtslauf
SW1
DI2: Linkslauf
3/4
• Fahrbefehl/Freigabe:
Source
A1
ER24
Ext
Sink
Int
.
(2)
Benutzerspezifische
Werkseinstellung
Einstellung
50.0
Baugrößenabhängig
Baugrößenabhängig
Baugrößenabhängig
50.0
Baugrößenabhängig
Baugrößenabhängig
Benutzerspezifische
Werkseinstellung
Einstellung
3.0
3.0
0.0
50.0
