6

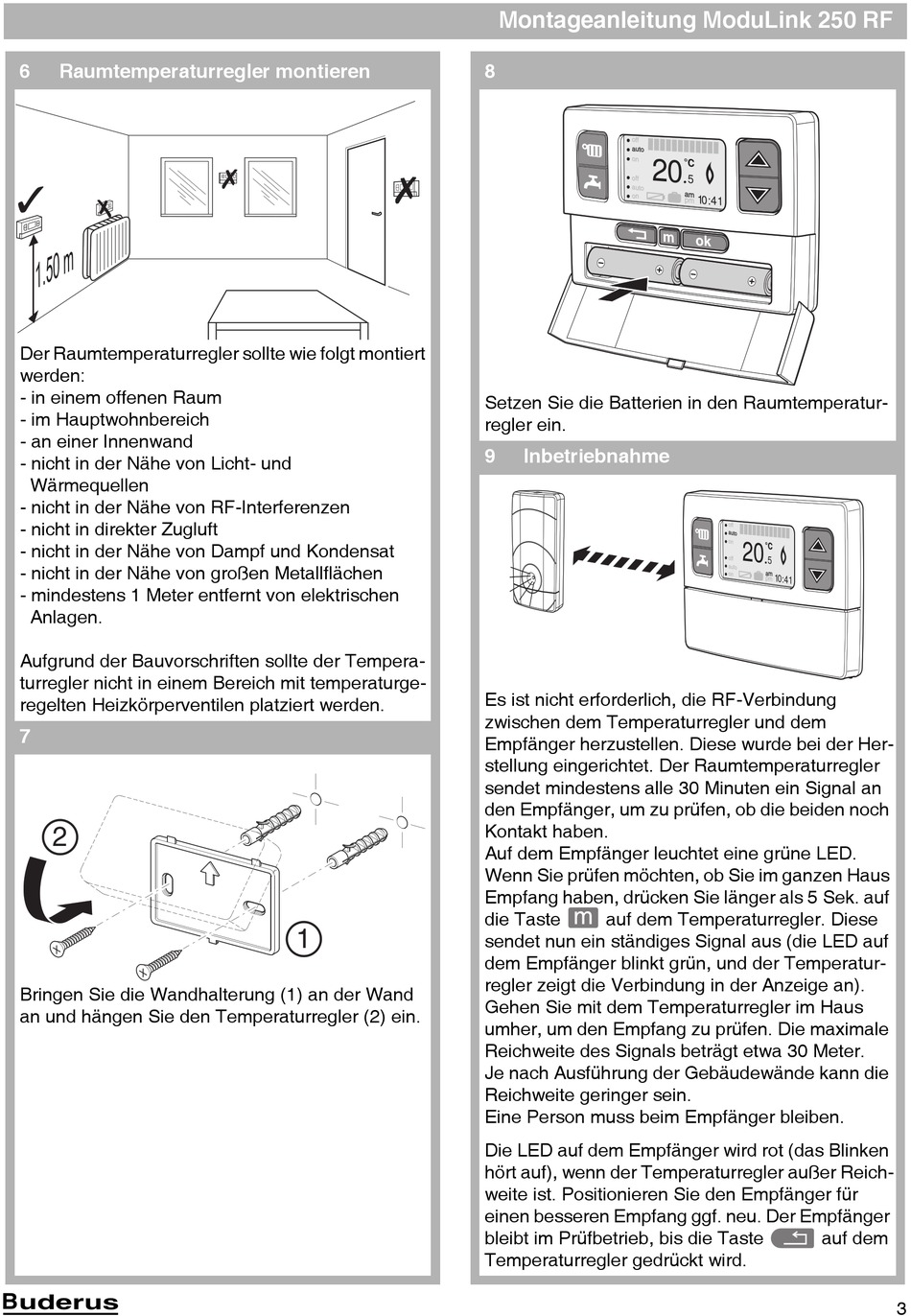

Raumtemperaturregler montieren
Der Raumtemperaturregler sollte wie folgt montiert
werden:
- in einem offenen Raum
- im Hauptwohnbereich
- an einer Innenwand
- nicht in der Nähe von Licht- und
Wärmequellen
- nicht in der Nähe von RF-Interferenzen
- nicht in direkter Zugluft
- nicht in der Nähe von Dampf und Kondensat
- nicht in der Nähe von großen Metallflächen
- mindestens 1 Meter entfernt von elektrischen
Anlagen.
Aufgrund der Bauvorschriften sollte der Tempera-
turregler nicht in einem Bereich mit temperaturge-
regelten Heizkörperventilen platziert werden.
7
2
Bringen Sie die Wandhalterung (1) an der Wand
an und hängen Sie den Temperaturregler (2) ein.
W
1
Montageanleitung ModuLink 250 RF
8
Setzen Sie die Batterien in den Raumtemperatur-
regler ein.
9
Inbetriebnahme
Es ist nicht erforderlich, die RF-Verbindung
zwischen dem Temperaturregler und dem
Empfänger herzustellen. Diese wurde bei der Her-
stellung eingerichtet. Der Raumtemperaturregler
sendet mindestens alle 30 Minuten ein Signal an
den Empfänger, um zu prüfen, ob die beiden noch
Kontakt haben.
Auf dem Empfänger leuchtet eine grüne LED.
Wenn Sie prüfen möchten, ob Sie im ganzen Haus
Empfang haben, drücken Sie länger als 5 Sek. auf
die Taste
auf dem Temperaturregler. Diese
sendet nun ein ständiges Signal aus (die LED auf
dem Empfänger blinkt grün, und der Temperatur-
regler zeigt die Verbindung in der Anzeige an).
Gehen Sie mit dem Temperaturregler im Haus
umher, um den Empfang zu prüfen. Die maximale
Reichweite des Signals beträgt etwa 30 Meter.
Je nach Ausführung der Gebäudewände kann die
Reichweite geringer sein.
Eine Person muss beim Empfänger bleiben.
Die LED auf dem Empfänger wird rot (das Blinken
hört auf), wenn der Temperaturregler außer Reich-
weite ist. Positionieren Sie den Empfänger für
einen besseren Empfang ggf. neu. Der Empfänger
bleibt im Prüfbetrieb, bis die Taste
Temperaturregler gedrückt wird.
auf dem
