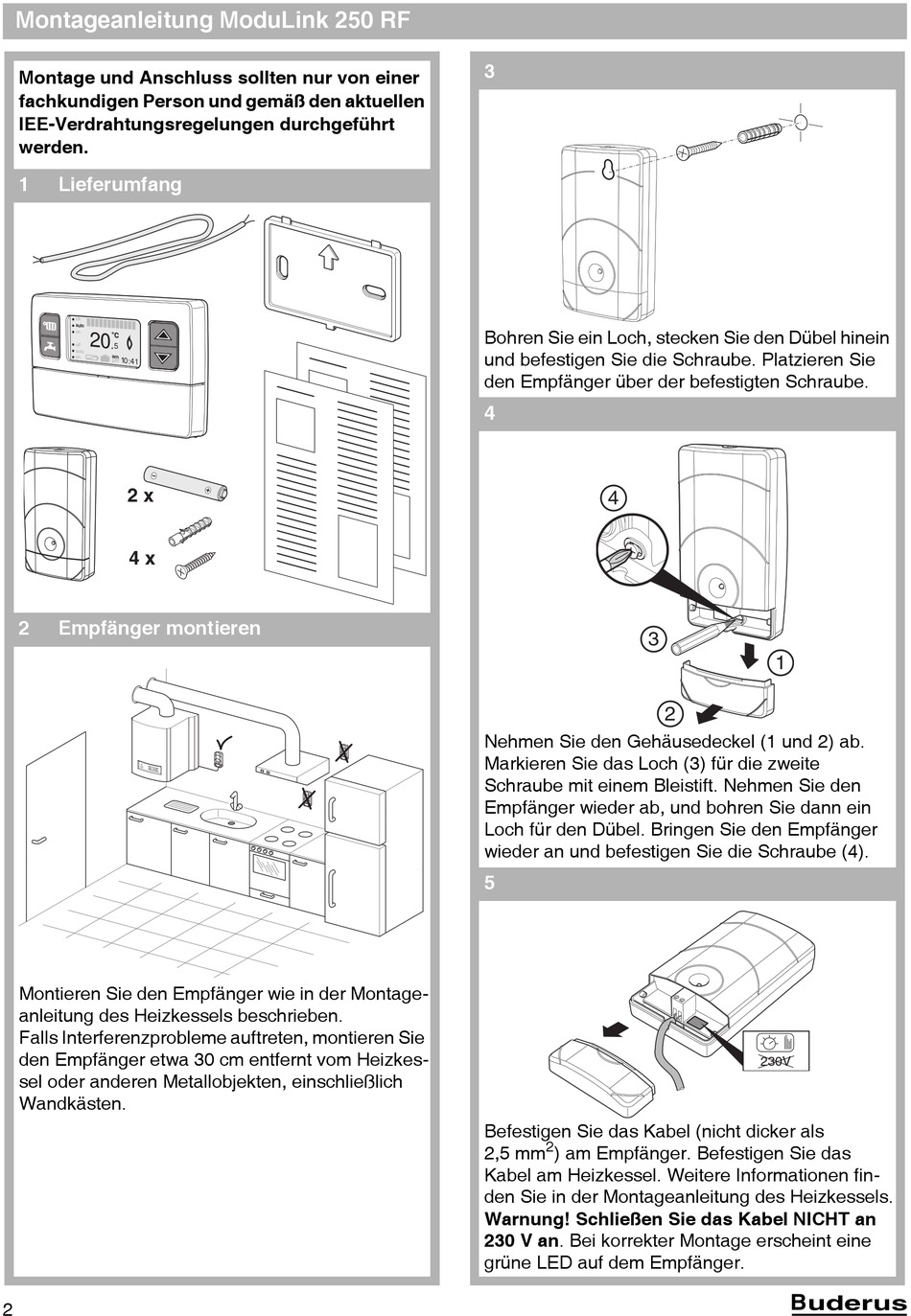

Montageanleitung ModuLink 250 RF
Montage und Anschluss sollten nur von einer
fachkundigen Person und gemäß den aktuellen
IEE-Verdrahtungsregelungen durchgeführt
werden.
1
Lieferumfang
2 x
4 x
2
Empfänger montieren
Montieren Sie den Empfänger wie in der Montage-
anleitung des Heizkessels beschrieben.
Falls Interferenzprobleme auftreten, montieren Sie
den Empfänger etwa 30 cm entfernt vom Heizkes-
sel oder anderen Metallobjekten, einschließlich
Wandkästen.
2
3
Bohren Sie ein Loch, stecken Sie den Dübel hinein
und befestigen Sie die Schraube. Platzieren Sie
den Empfänger über der befestigten Schraube.
4
4
3
Nehmen Sie den Gehäusedeckel (1 und 2) ab.
Markieren Sie das Loch (3) für die zweite
Schraube mit einem Bleistift. Nehmen Sie den
Empfänger wieder ab, und bohren Sie dann ein
Loch für den Dübel. Bringen Sie den Empfänger
wieder an und befestigen Sie die Schraube (4).
5
Befestigen Sie das Kabel (nicht dicker als
2
2,5 mm
) am Empfänger. Befestigen Sie das
Kabel am Heizkessel. Weitere Informationen fin-
den Sie in der Montageanleitung des Heizkessels.
Warnung! Schließen Sie das Kabel NICHT an
230 V an. Bei korrekter Montage erscheint eine
grüne LED auf dem Empfänger.
1
2
230V
W
