iC7-Automation
Frequency Converters Quick Installation
Guide
d'installation

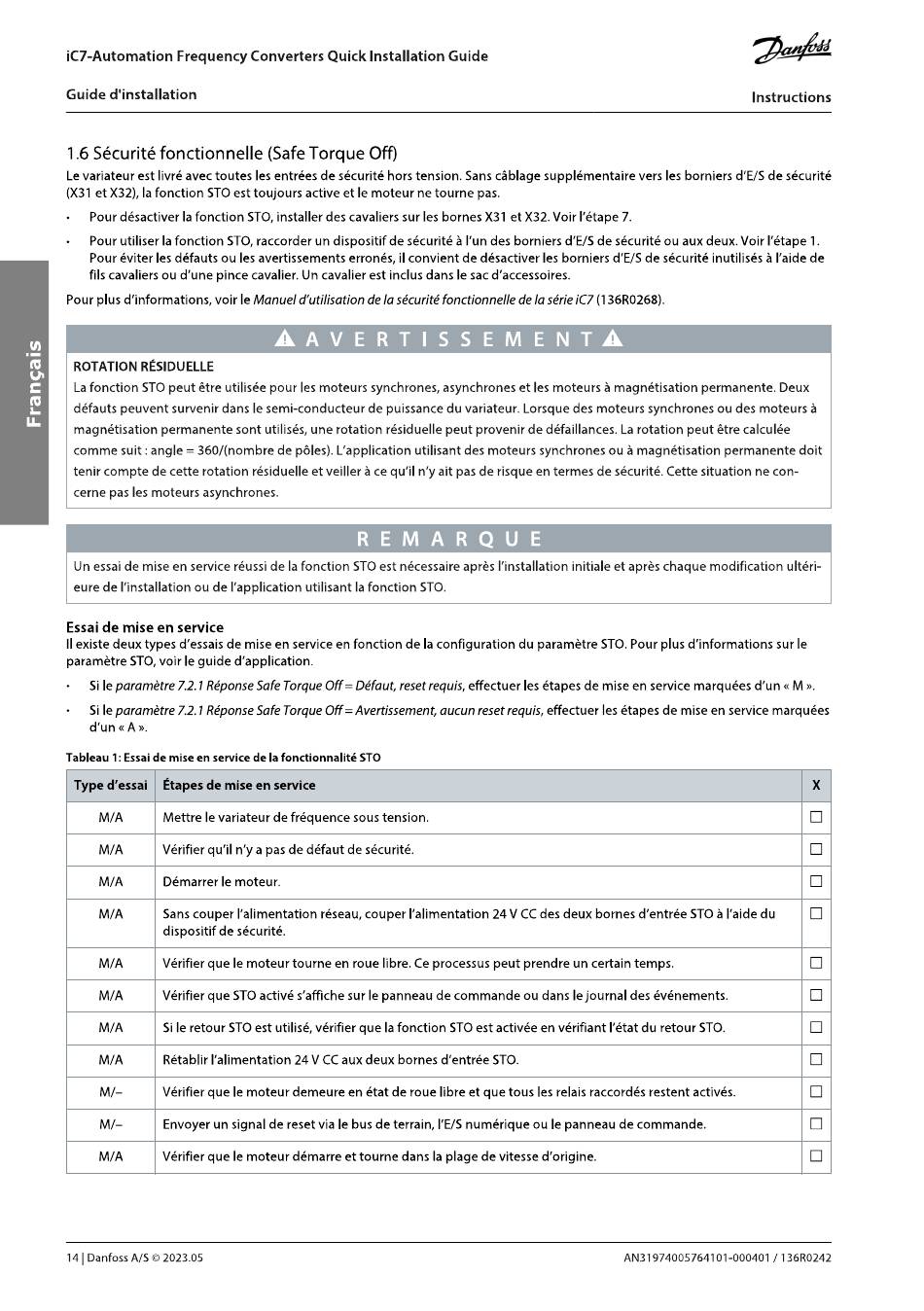

1.6 Sécurité fonctionnelle
Le variateur est livré avec toutes les entrées de sécurité hors tension. Sans cåblage supplémentaire
(X31 et X32), la fonction STO est toujours active et le moteur ne tourne pas.
Pour désactiver lafonction STO,installer des cavalierssur lesbornes X31et X32.Voir I'étape 7.
Pour utiliser la fonction STO, raccorder un dispositif de sécurité
Pour éviter les défauts ou les avertissements erronés, il convient de désactiver les borniers d'E/S de sécurité inutilisés å l'aide de
fils cavaliers ou d'une pince cavalier. Un cavalier est inclus dans le sac d'accessoires.
Pour plus d'informations,
voir le Manuel dutilisation
ROTATION RÉSIDUELLE
La fonction STOPeut étre utilisée pour Iesmoteurs synchrones,asynchroneset lesmoteurs å magnétisation permanente. Deux
défauts peuvent survenir dans le semi-conducteur
magnétisation
permanente sont utilisés, une rotation résiduelle peut provenir de défaillances. La rotation peut étre calcu ée
comme suit : angle = 360/(nombre de pöles).L'application utilisant des moteurs synchronesou å magnétisation permanente doit
tenir compte de cette rotation résiduelle et veiller å ce qu'il n'y ait pas de risque en termes de sécurité. Cette situation ne con-
cerne pas les moteurs asynchrones.
Un essai de mise en service réussi de Ia fonction STO est nécessaire apres l'installation
eure de "installation ou de l'application
Essai de mise
en service
II existe deux types d'essais de mise en service en fonction de la configuration
paramétre STO, voir le guide d'application.
Si le paramétre 7.2.1 Réponse Safe Torque Off —Défaut, reset requis, effectuer les étapes de mise en service marquées d'un « M
Si leparamétre 7.2.1RéponseSafeTorqueOff = Avertissement, a ucun resetrequis,effectuer lesétapes de mise en servicemarquées
d'un «
Tableau
1: Essai de mise en service
Étapes de mise en service
Type d'essai
Mettre le variateur de fréquence sous tension.
Vérifier qu'il n'y a pas de défaut de sécurité.
Démarrer
le moteur.
Sans couper "alimentation
dispositif de sécurité.
Vérifier que le moteur tourne en roue libre. Ce processus peut prendre un certain temps.
Vérifier que STOactivé s'affiche sur le panneau de commande ou dans Iejournal des événements.
M/A
Si le retour STO est utilisé, vérifier que a fonction STO est activée en vérifiant l'état du retour STO.
M/A
Rétablir
l'alimentation
M/-
Vérifier que le moteur demeure en état de roue libre et que tous Ies relais raccordés restent activés.
M/-
Envoyer un signal de reset via le bus de terrain, I'E/S numérique ou le panneau de commande.
M/A
Vérifier que le moteur démarre et tourne dans la plage de vitesse d'origine.
14
Danfoss
A/S
0 2023.05
(SafeTorque Off)
de la sécurité fonctionne/le de la SérieiC7 (136R0268).
AAVERTISSEMENTA
de puissance du variateur. Lorsque des moteurs synchrones Ou des moteurs
REMARQUE
utilisant la fonction STO.
de Ia fonctionnalité
STO
réseau, couper l'alimentation
24 V CC aux deux bornes
Guide
l'un des borniers d'E/S de sécurité ou aux deux. Voir l'étape 1
initiale et apres chaque modification
du parametre STO Pour plus d'informations
24 V CCdes deux bornes d'entrée STO
d'entrée
STO.
Instructions
vers les borniers d'E/S de sécurité
ultéri-
sur le
I'aide du
AN31974005/64101-000401
/ 136R0242
x
