Appendix C: Communications Kit 2

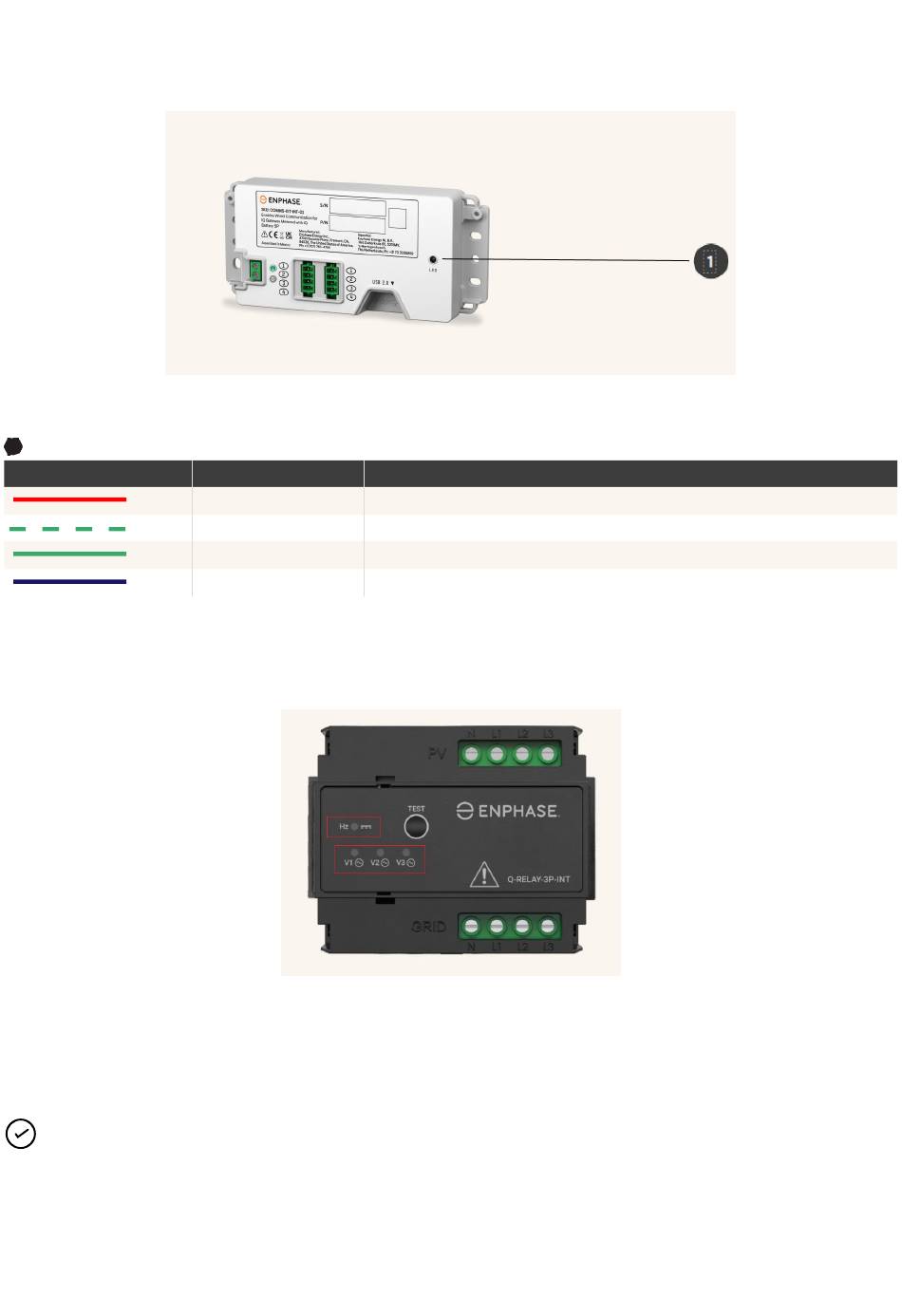

Die folgende Abbildung zeigt die LEDs des Communications Kit 2.
Die LED am Communications Kit zeigt den Verbindungsstatus an. In der folgenden Tabelle sind die verschiedenen Status aufgeführt.
1
Status-LED
LED-Farbe
Appendix D: IQ Relay für einphasigen Betrieb programmieren (für einphasige
Standorte)
Das dreiphasige IQ Relay kann auch einphasige Anwendungen unterstützen. So programmieren Sie die Anzahl der Phasen:
1. Halten Sie die TEST-Taste gedrückt. Die Spannungsphasen-Anzeigen (V1, V2 und V3) werden rot und das Relais klickt. Nach ca.
6 Sekunden beginnen die Phasenspannungs-LEDs rot zu blinken. Die Anzahl der rot blinkenden LEDs entspricht der Anzahl der
Phasen. Eine Abfolge von drei, zwei und einer blinkenden LED wird wiederholt.
2. Lassen Sie die TEST-Taste los, wenn die entsprechende Anzahl LEDs blinkt.
HINWEIS: Phasenspannung, Frequenz, Sollwerte für Unter-/Überspannung und Wiederverbindungswerte werden über das
Netzprofil für das System festgelegt.
Verhalten der IQ Relay LEDs
In der folgenden Tabelle sind die Details zum Verhalten der IQ-Relay-LED aufgeführt.
LED-Status
Rot
Blinkt grün
Grün
Blau
Ereignis
FEHLER (Steuer- oder BUS-Fehler)
Firmware-Update für das Communications Kit
Das Communications Kit ist betriebsbereit
Keine USB-Kommunikation
DE-17
