4.4 Steuerungsverkabelung (CTRL) zwischen den Systemkomponenten
Im Folgenden werden die beiden üblichen Verkabelungssequenzen aufgeführt:

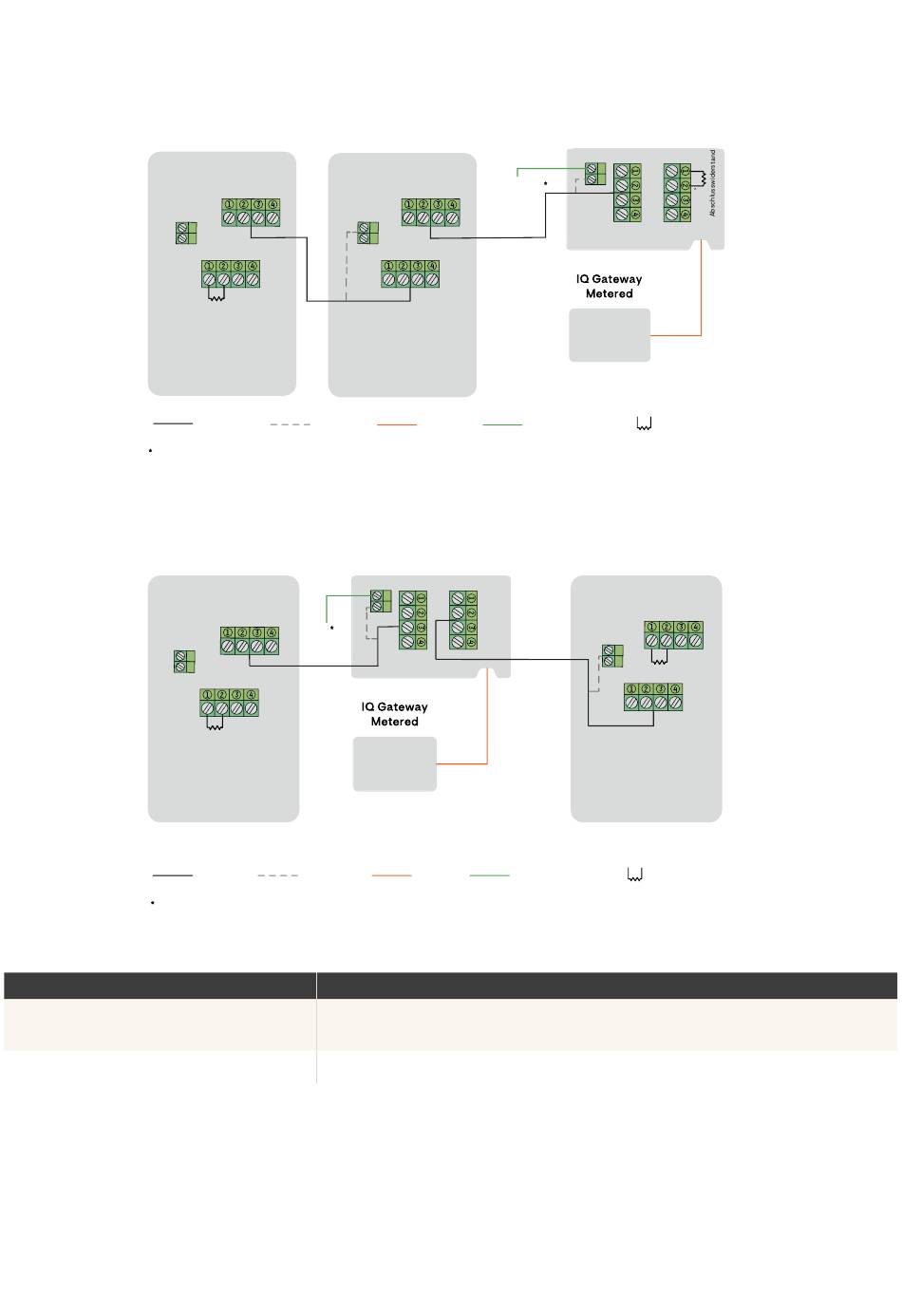

Sequenz 1: IQ Battery 5P(s) – Communications Kit 2 INT (innerhalb des IQ Combiner 2 EU 3P)
Legenden
Eine Erdung ist nur erforderlich, wenn der Ableitungsdraht des Steuerkabels mit der Klemme verbunden ist.
Die Klemme kann Drahtgrößen zwischen 0,14 mm² und 2,5 mm² aufnehmen.
Sequenz 2: IQ Battery 5P – Communications Kit 2 INT (im IQ Combiner 2 EU 3P) – IQ Battery 5P
Legenden
Eine Erdung ist nur erforderlich, wenn der Ableitungsdraht des Steuerkabels mit der Klemme verbunden ist.
Die Klemme kann Drahtgrößen zwischen 0,14 mm² und 2,5 mm² aufnehmen.
Die folgende Tabelle enthält die Positionen der Abschlusswiderstände für die vorherigen Sequenzen:
Reihenfolge der Steuerverdrahtung
Sequenz 1
Sequenz 2
IQ Battery 5P
CTRL-Kabel
Erdungskabel
IQ Battery 5P
Erdung
CTRL-Kabel
Erdungskabel
Position des Abschlusswiderstands
•
IQ Battery 5P im Steuerbus
•
Communications Kit 2 INT (innerhalb des IQ Combiner 2 EU 3P)
•
Die beiden IQ Battery 5P an jedem Ende des Steuerbusses
IQ Battery 5P
Erdung
USB-Kabel
Kabel zur Erdungsschiene
Communications Kit 2 INT
USB-Kabel
Kabel zur Erdungsschiene
DE-12
Communications Kit 2 INT
Abschlusswiderstand
IQ Battery 5P
Abschlusswiderstand
