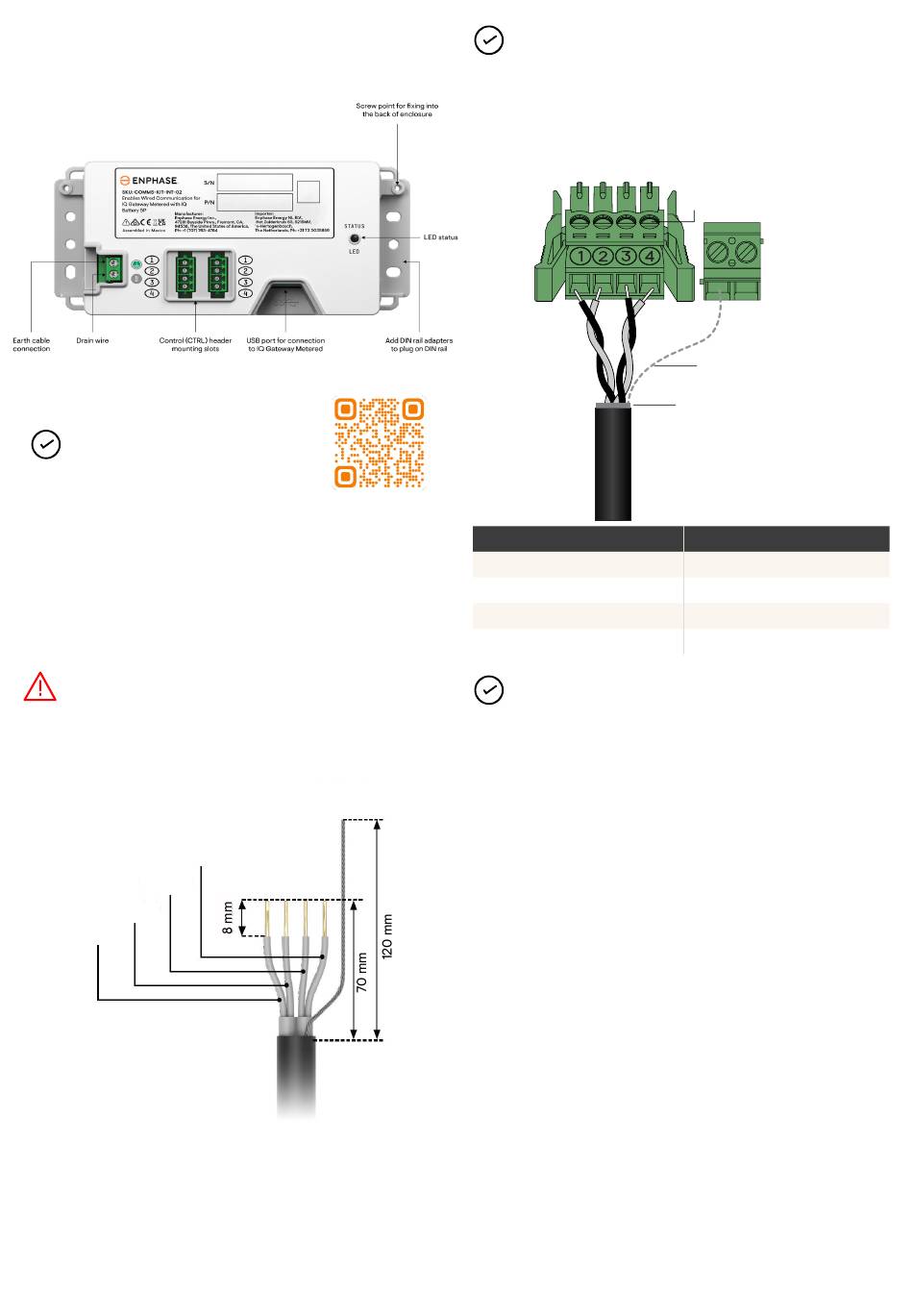

4.3 Verkabelung Communications Kit 2 INT (im
IQ Combiner 2 EU 3P)
HINWEIS: Verwenden Sie die von
Enphase empfohlenen Kabel und
Kopfleisten, und beachten Sie die
örtlichen Vorschriften für spezifische
lokale Anforderungen.
Der IQ Combiner 2 EU 3P unterstützt nur kabelgebundene
Steuerverbindungen.
•
Die Farben der Steuerkabel sind Richtwerte und können für
verschiedene Hersteller unterschiedlich sein.
•
Das Steuerkabel muss wie oben angegeben auf die
empfohlenen Abmessungen abisoliert und dann an die
Kopfleiste angeschlossen werden.
WARNUNG: Die Nichtbeachtung der
Verkabelungsrichtlinien führt dazu, dass das
System keine Geräte erkennen kann, was zu
Inbetriebnahmefehlern und Betriebsfehlern führt.
Nicht verwendet
CTRL (G)
CTRL (H)
CTRL (L)
CTRL-Kopfleistennummern
Schraubklemme 1
Schraubklemme 2
Schraubklemme 3
Schraubklemme 4
•
Beilauflitze
•
DE-11
HINWEIS: Bevor Sie das Kabel durch einen Kabelkanal
ziehen, führen Sie Durchgangsprüfungen durch, und
beschriften Sie die Enden aller Kabel mit kleinen
farbigen Clips oder Aufklebern (mit den gleichen
Ziffern wie auf den Kopfleisten). Dies ermöglicht eine
einfache Identifizierung von Kabeln und vermeidet
Fehlverdrahtungen.
CTRL-Kopfleiste
HINWEIS: Um Fehlverdrahtungen zu vermeiden, notieren
Sie sich die Kabelfarbe und die Nummer auf den
Kabelkernen.
Stellen Sie sicher, dass beide Enden der Twisted-Pair-Kabel
des CTRL-Kabels, wie oben abgebildet, in die Kopfleiste
eingeführt sind. Bestätigen Sie dies, indem Sie eine
Durchgangsprüfung zwischen den Schraubklemmen der
CTRL-Kopfleiste an beiden Enden des CTRL-Kabelabschnitts
durchführen.
Schließen Sie die Beilauflitze nur an einem Ende eines
Steuerungskabels an die Schirm-Klemme an. Schließen Sie
keine Beilauflitze an beiden Enden eines CTRL-Kabels an.
Weitere Informationen finden Sie im folgenden Abschnitt.
Schraubklemme für Steuerkabel
(Drehmoment 0,2 N m)
Schirm-Klemme
Beilauflitze
Kabelschirmung
CTRL-Signale
CTRL L - NIEDRIG
CTRL H - HOCH
CTRL G - MASSE
Nicht verwendet
