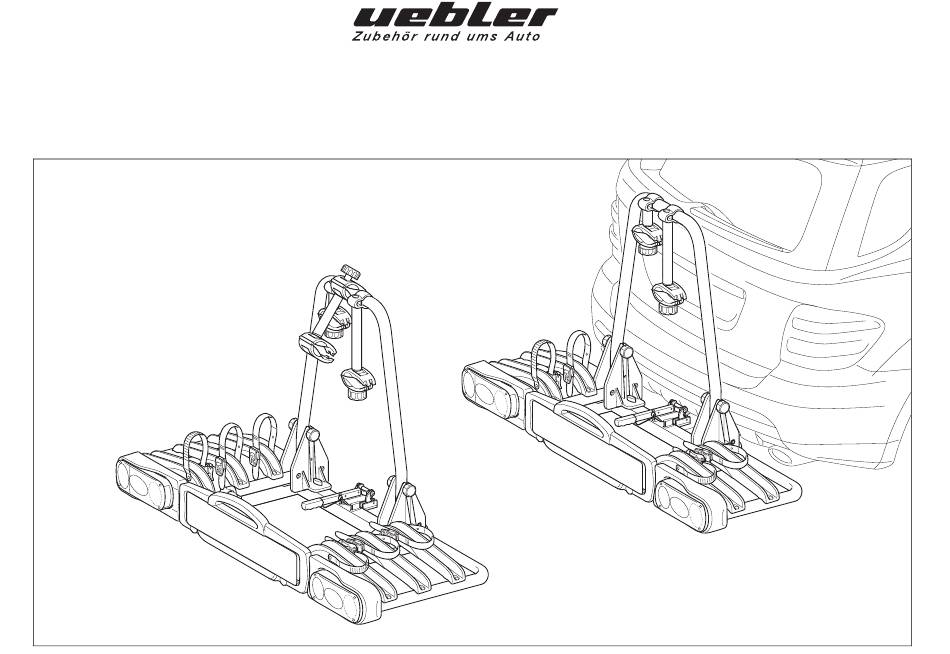

- Seite 1 Montage- und Bedienungsanleitung Fahrradträger für Anhängevorrichtung M+P-25A-0018...

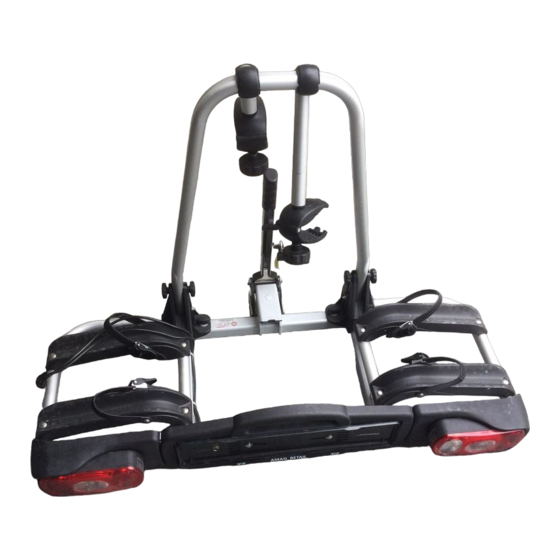

- Seite 2 Teilenummer Kupplungsträger Uebler P21 für 2 Fahrräder Best.-Nr. 15600 Kupplungsträger Uebler P31 für 3 Fahrräder Best.-Nr. 15610 EG-Betriebserlaubnisnummer e11*74/483*79/488*0231*00 Uebler GmbH Sandäcker 7 91301 Forchheim Tel.: +49 (0)9191 7362-0 Fax: +49 (0)9191 7362-77 E-Mail: info@uebler.com Internet: www.uebler.com Stand: 06.2009...
- Seite 3 Teileübersicht Hinweis Die Montage und Bedienung wird für den Fahrradträger P21 beschrieben. Für den Fahrradträger P31 ist identisch vorzugehen. Lieferumfang Benennung Stückzahl Stückzahl Träger Trägerrahmen Schrauben Unterlegscheiben Muttern Schrauben Muttern Teilebenennung Benennung Stückzahl Stückzahl Rückleuchte links Rückleuchte rechts Stecker für Beleuchtungseinrichtung...
- Seite 4 Schwere Zuladung im Kofferraum möglichst weit vorn im Fahrzeug verstauen, um eine Lieber Kunde, übermäßige Hecklastigkeit vorzubeugen. wir freuen uns, dass Sie sich für einen UEBLER- Fahrradträger entschieden haben. Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Achtung Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche Schlecht erkennbare Gegenstände, Stangen oder waagerecht liegende Platten dürfen...
- Seite 5 Achtung Vorsicht Beim Transport der Fahrräder die seitlich herausragenden Räder extra kennzeichnen. Fahrradträger bei Nichtbenutzung abbauen. Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbeleuchtung vermieden wird und andere Vorsicht Verkehrsteilnehmer nicht behindert oder getäuscht werden. Nach jeder Montage und vor jeder Fahrt die Funktion der Beleuchtungseinrichtung und den festen Sitz des Fahrradträgers kontrollieren.
- Seite 6 Trägerrahmen an-/abbauen 1. Trägerrahmen (1) in die Halter (2) einsetzen und mit Schrauben (3), Unterlegscheiben (4) und Muttern (5) so weit festschrauben, dass der Trägerrahmen (1) in den Haltern (2) verschiebbar ist. 2. Schrauben (6) mit Muttern (7) festschrauben. Schrauben (6) vor der Montage leicht fetten.
- Seite 7 Befestigung am Fahrzeug Fahrräder montieren/demontieren M+P-25A-0024 M+P-25A-0023 1. Spannhebel (1) mit Schlüssel (2) aufsperren. 1. Hebel (1) drücken und Spannriemen (2) herausziehen. 2. Spannhebel (1) mit Hebel (3) entriegeln und nach oben schwenken. 2. Fahrrad auf die Radschienen (3) aufsetzen. 3.
- Seite 8 7. Das zweite Fahrrad entgegengesetzt analog auf Radschienen (10) und mit 2. Trägerrahmen (3) aus den Haltern (4) herausziehen und bis zur Stellung Halter (11) montieren. abklappen. 8. Bei Fahrradträger 15610 wird das dritte Fahrrad mit einem Halter vom zweiten Trägerrahmen ca.
- Seite 9 Der Fahrradträger kann zum Be- und Entladen des Fahrzeugs um 90° gekippt werden. Hinweis Das Kippen gilt nur für die Fahrradträger P21, P21 + Erweiterungskit (Best.-Nr. 19410) für max. 3 Fahrräder und P31. Mit dem Fahrradträger P31 + Erweiterungskit (Best.-Nr. 19420) für max. 4 Fahrräder ist ein Kippen nicht mehr möglich.
