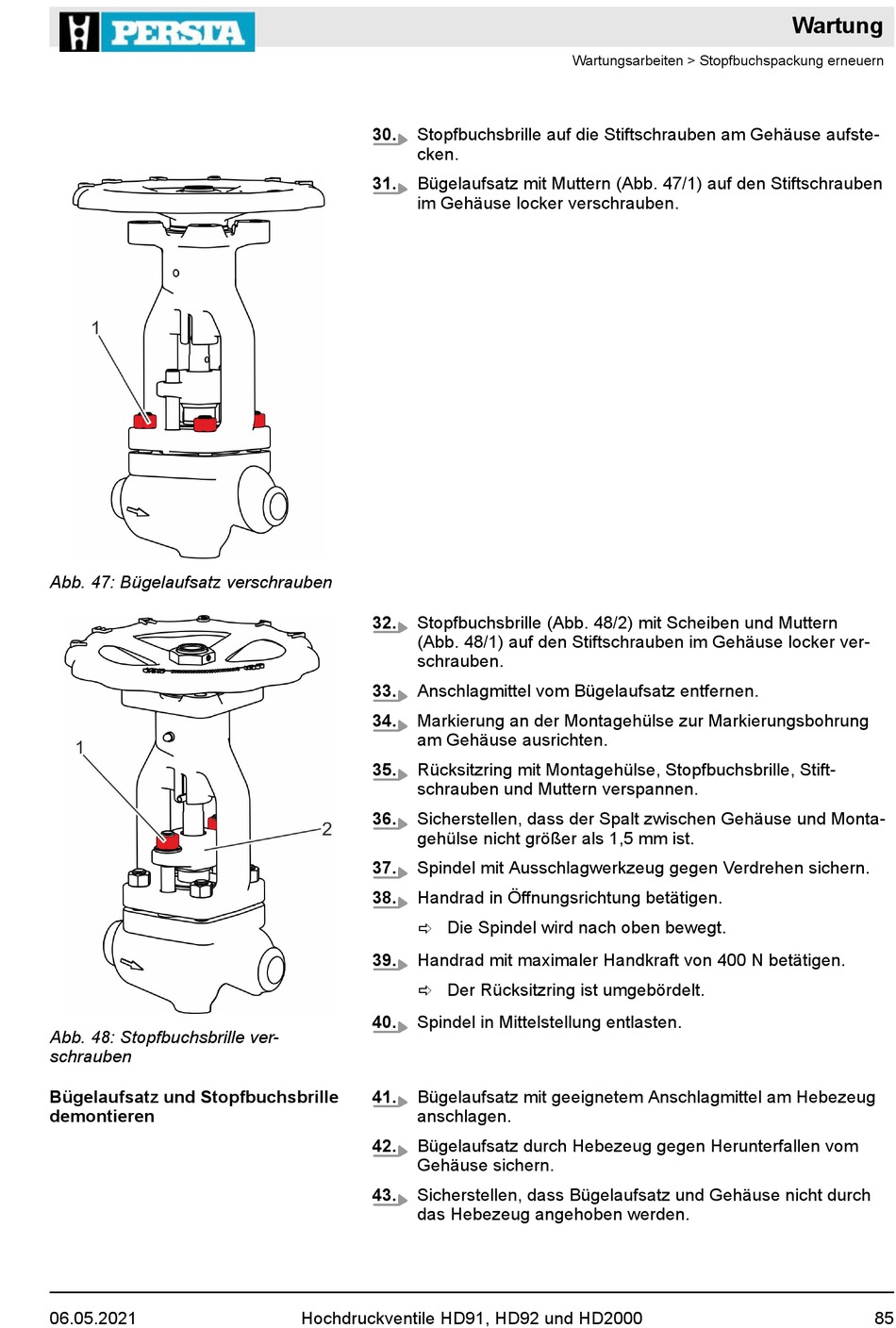

Abb. 47: Bügelaufsatz verschrauben
Abb. 48: Stopfbuchsbrille ver-
schrauben
Bügelaufsatz und Stopfbuchsbrille
demontieren
06.05.2021
30.
Stopfbuchsbrille auf die Stiftschrauben am Gehäuse aufste-
cken.
31.
Bügelaufsatz mit Muttern (Abb. 47/1) auf den Stiftschrauben
im Gehäuse locker verschrauben.
32.
Stopfbuchsbrille (Abb. 48/2) mit Scheiben und Muttern
(Abb. 48/1) auf den Stiftschrauben im Gehäuse locker ver-
schrauben.
33.
Anschlagmittel vom Bügelaufsatz entfernen.
34.
Markierung an der Montagehülse zur Markierungsbohrung
am Gehäuse ausrichten.
35.
Rücksitzring mit Montagehülse, Stopfbuchsbrille, Stift-
schrauben und Muttern verspannen.
36.
Sicherstellen, dass der Spalt zwischen Gehäuse und Monta-
gehülse nicht größer als 1,5 mm ist.
37.
Spindel mit Ausschlagwerkzeug gegen Verdrehen sichern.
38.
Handrad in Öffnungsrichtung betätigen.
ð Die Spindel wird nach oben bewegt.
39.
Handrad mit maximaler Handkraft von 400 N betätigen.
ð Der Rücksitzring ist umgebördelt.
40.
Spindel in Mittelstellung entlasten.
41.
Bügelaufsatz mit geeignetem Anschlagmittel am Hebezeug
anschlagen.
42.
Bügelaufsatz durch Hebezeug gegen Herunterfallen vom
Gehäuse sichern.
43.
Sicherstellen, dass Bügelaufsatz und Gehäuse nicht durch
das Hebezeug angehoben werden.
Hochdruckventile HD91, HD92 und HD2000
Wartungsarbeiten > Stopfbuchspackung erneuern
