Sicherheit
Sicherheitseinrichtungen
Öffnungs-/Schließrichtungsangabe
bei manuellem Antrieb

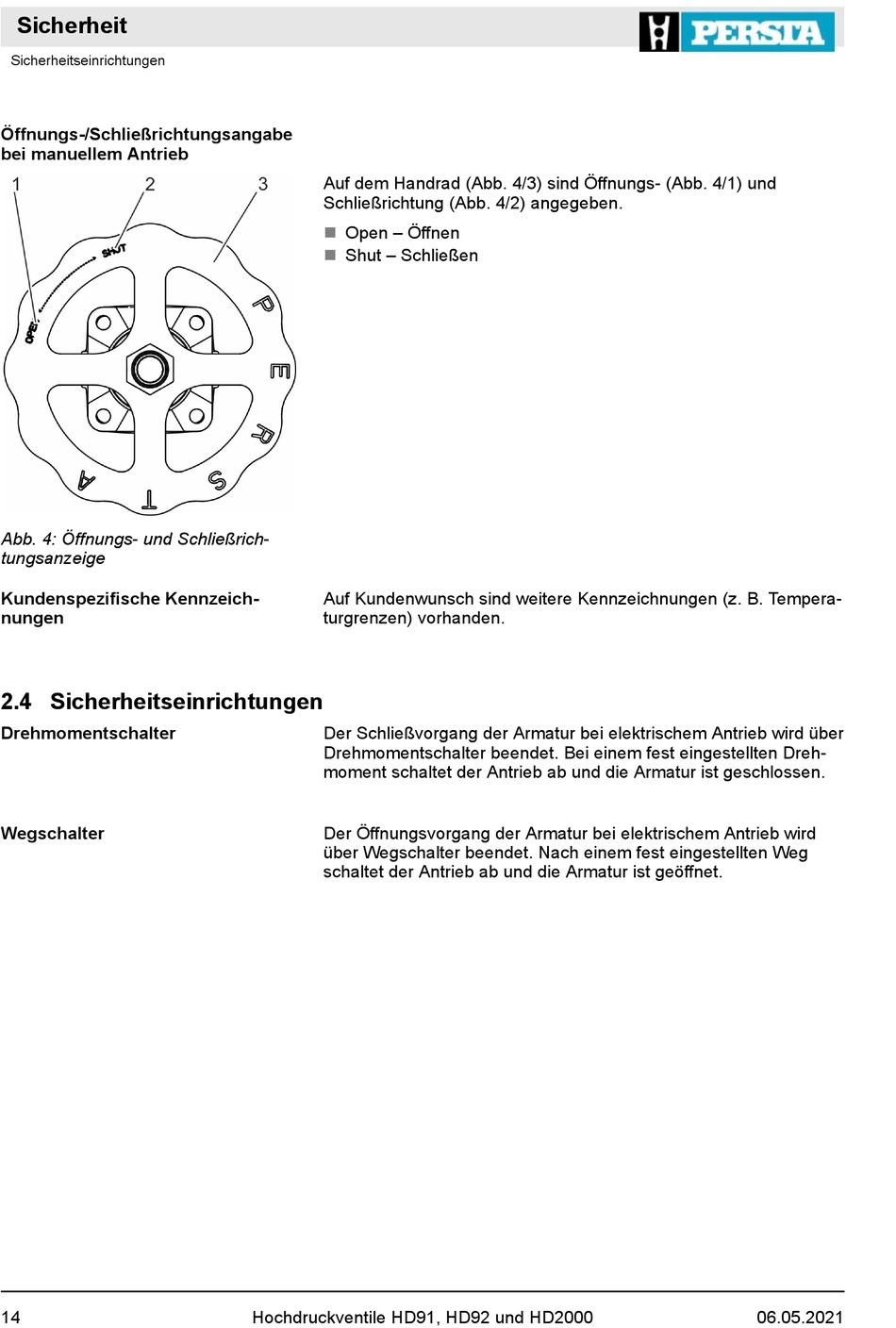

Abb. 4: Öffnungs- und Schließrich-
tungsanzeige
Kundenspezifische Kennzeich-
nungen
2.4 Sicherheitseinrichtungen
Drehmomentschalter
Wegschalter
14
Auf dem Handrad (Abb. 4/3) sind Öffnungs- (Abb. 4/1) und
Schließrichtung (Abb. 4/2) angegeben.
n
Open – Öffnen
n
Shut – Schließen
Auf Kundenwunsch sind weitere Kennzeichnungen (z. B. Tempera-
turgrenzen) vorhanden.
Der Schließvorgang der Armatur bei elektrischem Antrieb wird über
Drehmomentschalter beendet. Bei einem fest eingestellten Dreh-
moment schaltet der Antrieb ab und die Armatur ist geschlossen.
Der Öffnungsvorgang der Armatur bei elektrischem Antrieb wird
über Wegschalter beendet. Nach einem fest eingestellten Weg
schaltet der Antrieb ab und die Armatur ist geöffnet.
Hochdruckventile HD91, HD92 und HD2000
06.05.2021
