1
Überblick

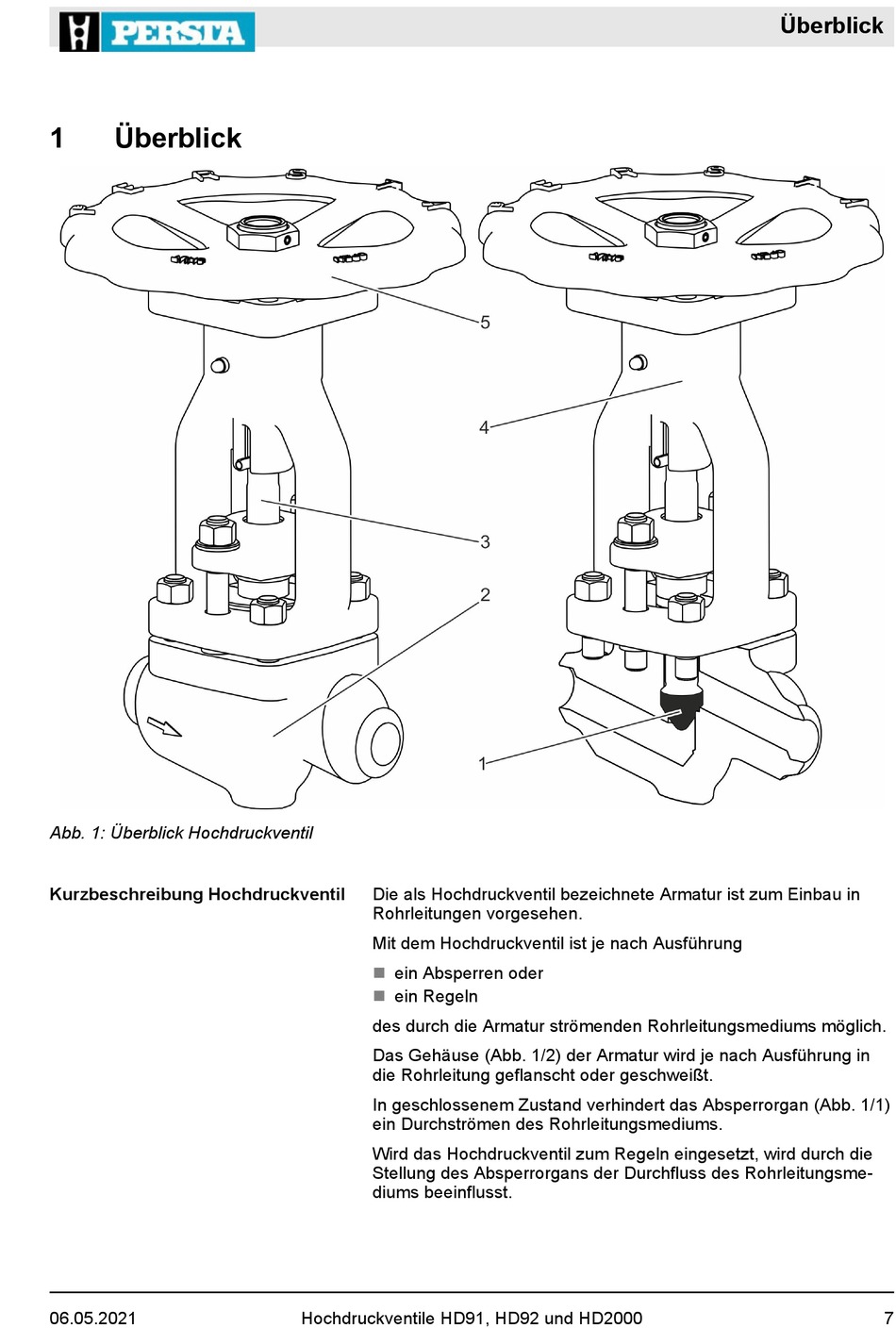

Abb. 1: Überblick Hochdruckventil
Kurzbeschreibung Hochdruckventil
06.05.2021
Die als Hochdruckventil bezeichnete Armatur ist zum Einbau in
Rohrleitungen vorgesehen.
Mit dem Hochdruckventil ist je nach Ausführung
n
ein Absperren oder
n
ein Regeln
des durch die Armatur strömenden Rohrleitungsmediums möglich.
Das Gehäuse (Abb. 1/2) der Armatur wird je nach Ausführung in
die Rohrleitung geflanscht oder geschweißt.
In geschlossenem Zustand verhindert das Absperrorgan (Abb. 1/1)
ein Durchströmen des Rohrleitungsmediums.
Wird das Hochdruckventil zum Regeln eingesetzt, wird durch die
Stellung des Absperrorgans der Durchfluss des Rohrleitungsme-
diums beeinflusst.
Hochdruckventile HD91, HD92 und HD2000
Überblick
7
