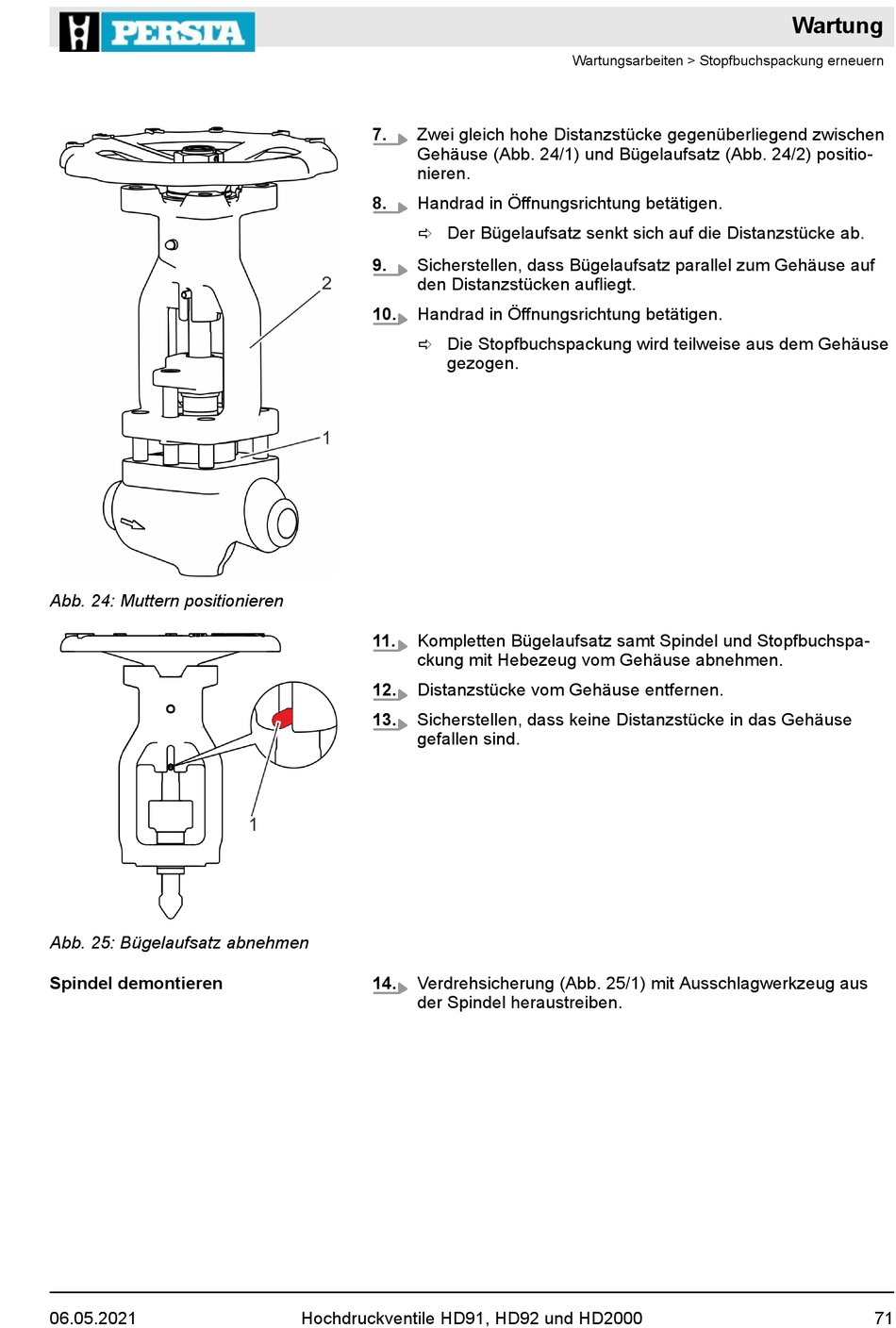

Abb. 24: Muttern positionieren
Abb. 25: Bügelaufsatz abnehmen
Spindel demontieren
06.05.2021
7.
Zwei gleich hohe Distanzstücke gegenüberliegend zwischen
Gehäuse (Abb. 24/1) und Bügelaufsatz (Abb. 24/2) positio-
nieren.
8.
Handrad in Öffnungsrichtung betätigen.
ð Der Bügelaufsatz senkt sich auf die Distanzstücke ab.
9.
Sicherstellen, dass Bügelaufsatz parallel zum Gehäuse auf
den Distanzstücken aufliegt.
10.
Handrad in Öffnungsrichtung betätigen.
ð Die Stopfbuchspackung wird teilweise aus dem Gehäuse
gezogen.
11.
Kompletten Bügelaufsatz samt Spindel und Stopfbuchspa-
ckung mit Hebezeug vom Gehäuse abnehmen.
12.
Distanzstücke vom Gehäuse entfernen.
13.
Sicherstellen, dass keine Distanzstücke in das Gehäuse
gefallen sind.
14.
Verdrehsicherung (Abb. 25/1) mit Ausschlagwerkzeug aus
der Spindel heraustreiben.
Hochdruckventile HD91, HD92 und HD2000
Wartungsarbeiten > Stopfbuchspackung erneuern
Wartung
71
