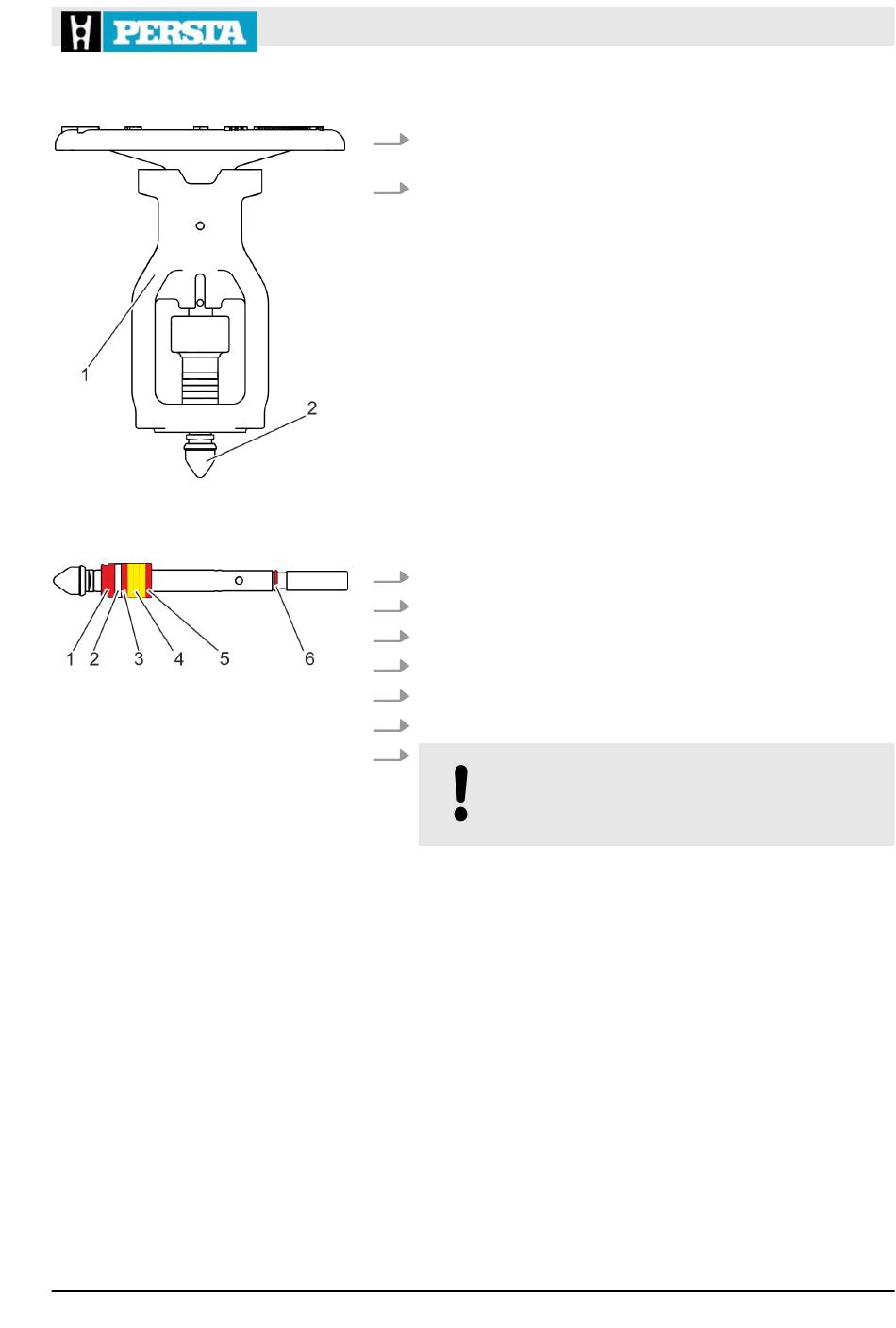

Abb. 43: Bügelaufsatz abnehmen
Stopfbuchspackung entfernen
Abb. 44: Spindel mit Stopfbuchsele-
menten
06.05.2021
14.
Bügelaufsatz (Abb. 43/1) mit montierter Stopfbuchsbrille und
Spindel vom Gehäuse abnehmen.
15.
Spindel (Abb. 43/2) aus der Gewindebuchse am Handrad
herausdrehen.
16.
O-Ring (Abb. 44/6) von der Spindel abnehmen.
17.
Kammerungsring (Abb. 44/5) von der Spindel abnehmen.
18.
Packungsringe (Abb. 44/4) von der Spindel abnehmen.
19.
Kammerungsring (Abb. 44/3) von der Spindel abnehmen.
20.
Grundring (Abb. 44/2) von der Spindel abnehmen.
21.
Rücksitzring (Abb. 44/1) von der Spindel abnehmen.
22.
Rückstände von O-Ring, Rücksitzring, Grundring, Kamme-
rungs- und Packungsringen von der Spindel entfernen.
Hochdruckventile HD91, HD92 und HD2000
Wartungsarbeiten > Stopfbuchspackung erneuern
HINWEIS!
Sachschäden durch mechanische Bear-
beitung der Auflageflächen!
Wartung
83
