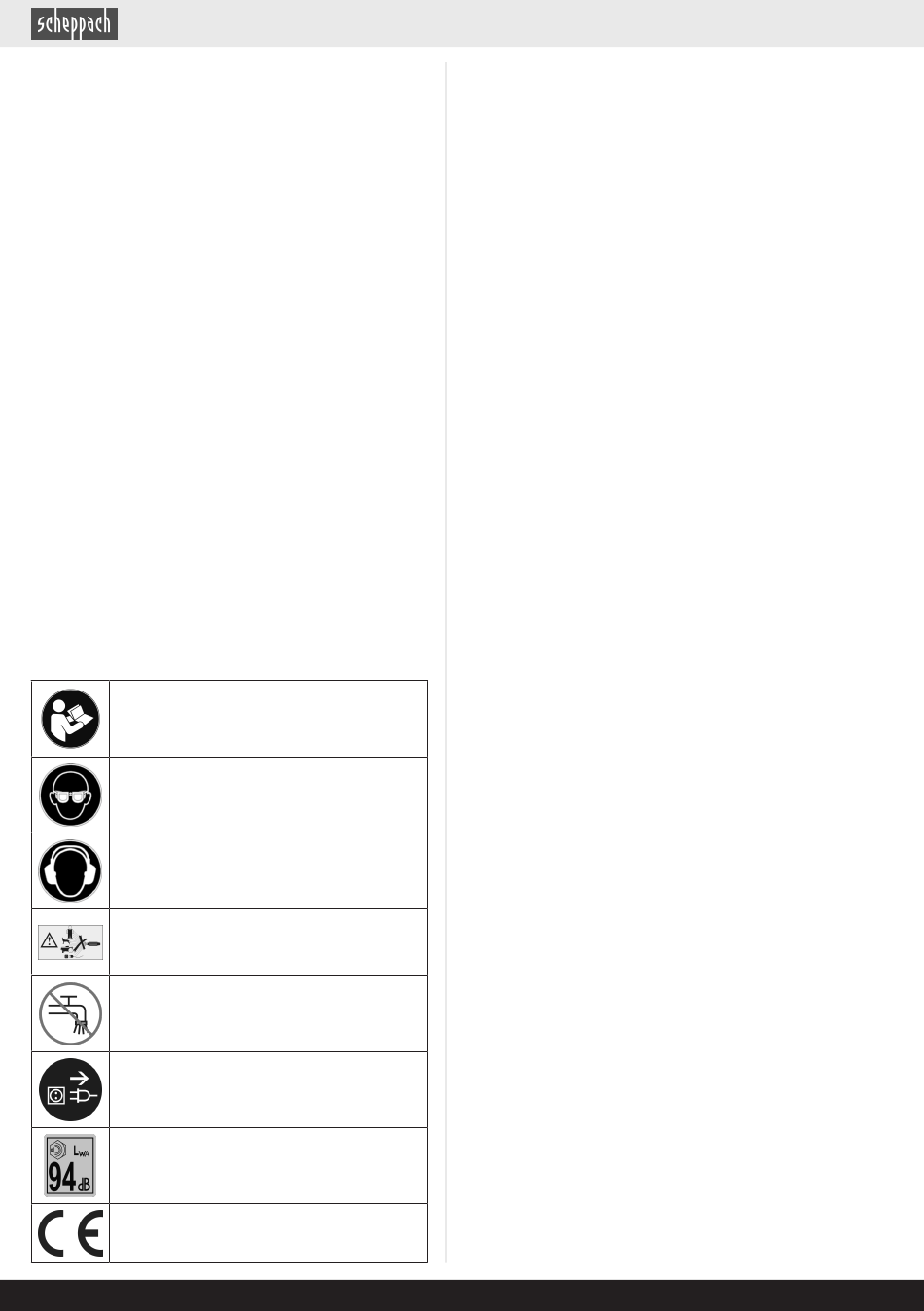

Vysvětlení symbolů na výrobku
Symboly použité v této příručce vás mají upozornit na
možná rizika. Bezpečnostní symboly a vysvětlivky, které
je provázejí, musejí být přesně pochopeny. Samotné va-
rování rizika neodstraní a nemohou nahradit správná
opatření pro prevenci úrazů.
Před uvedením do provozu si přečtěte a do-
držujte návod k obsluze a bezpečnostní po-
kyny!
Používejte ochranné brýle.
Používejte ochranu sluchu.
Vysokotlaký paprsek nemiřte na osoby, zví-
řata, aktivní elektrické vybavení nebo sa-
motný výrobek.
Výrobek se nesmí přímo připojit k veřejné
síti pitné vody.
Práce na údržbě, přestavbě, nastavování a
čištění vždy provádějte s vypnutým výrob-
kem a vytaženou síťovou zástrčkou!
Garantovaná hladina akustického výkonu
výrobku.
Výrobek odpovídá platným evropským
směrnicím.
26 | CZ
1
Úvod
26
Výrobce:
26
Scheppach GmbH
27
Günzburger Straße 69
27
D-89335 Ichenhausen
27
Vážený zákazníku,
29
Přejeme vám mnoho radosti a úspěchu při práci s novým
výrobkem.
29
Upozornění:
30
Výrobce tohoto výrobku neručí podle platného zákona o
30
odpovědnosti za vady výrobku za škody, které vzniknou
31
na tomto výrobku nebo jeho prostřednictvím v případě:
32
• Neodborná manipulace
33
• Nedodržování návodu k obsluze
33
• Opravy třetí osobou, neoprávněnými odborníky
33
• Montáž a výměna neoriginálních náhradních dílů
33
• Použití, které není v souladu s určením
34
• Výpadky elektrického zařízení v případě nedodržení
elektrických předpisů a ustanovení VDE 0100, DIN
34
57113 / VDE0113.
35
Mějte na paměti:
87
Návod k obsluze je součástí tohoto výrobku.
Obsahuje důležité pokyny, jak s výrobkem bezpečně, od-
borně a hospodárně pracovat, jak zabránit nebezpečí, uše-
třit náklady na opravy, snížit prostoje a zvýšit spolehlivost a
životnost výrobku. Kromě bezpečnostních ustanovení toho-
to návodu k obsluze musíte bezpodmínečně dodržovat
předpisy své země, které platí pro provoz výrobku.
Seznamte se před použitím výrobku se všemi pokyny pro
obsluhu a bezpečnostními pokyny. Výrobek provozujte
pouze v souladu s popisem a ve stanoveném rozsahu po-
užití. Návod k obsluze uložte na vhodném místě a v pří-
padě předání výrobku třetím osobám předejte všechny
podklady.
2
Popis výrobku (obr. 1-5)
1.
Madlo (s hadicovým bubnem)
1a.
Šroub
2.
Stříkací pistole
2a.
Spínací páka (stříkací pistole)
2b.
Spínací západka (stříkací pistole)
2c.
Přípojka (stříkací pistole)
2d.
Odbokování (stříkací pistole)
3.
Držák trubky trysky
4.
Tyčová tryska
4a.
Odblokování (tyčová tryska)
5.
Kola
6.
Přípojka (vysokotlaká hadice)
7.
spínač pro zapnutí/vypnutí
8.
Vysokotlaká hadice
9.
Klika (hadicový buben)
9a.
Upevňovací klip
10.
Držák (vedení pro připojení na síť)
10a.
Vedení pro připojení na síť (není zobrazené)
11.
Nádržka na čisticí prostředky
11a.
Uzávěr se sací hadicí
12.
přípojka vody
12a.
Spojka (přípojka vody)
13.
Držák (příslušenství)
14.
Turbotryska
