6 ANTRIEBSSTRANG
6.3 TH58A Stufenloses Getriebe (CVT) (Hybridfahrzeuge)

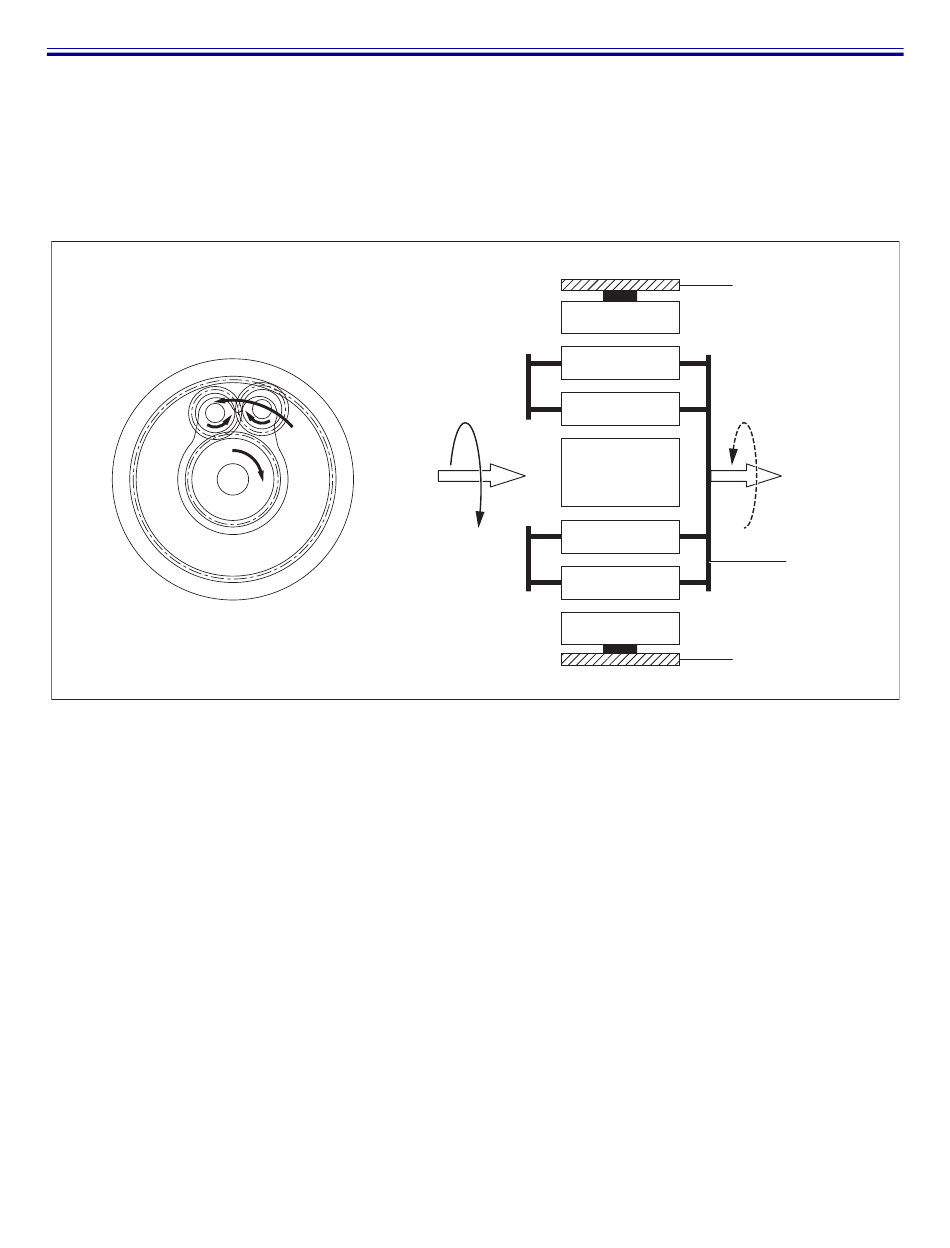

Beim Rückwärtsfahren wird die Rückwärtsgangbremse betätigt und das Hohlrad wird im Rückwärtsgangbremsgehäuse
fixiert. Die Kraft des Sonnenrads dreht den Planetenträger durch das innere und äußere Planeten-Zahnradgetriebe. Da
das Hohlrad mit der Rückwärtsgangbremse fixiert ist, drehen das innere und äußere Planeten-Zahnradgetriebe den
kompletten Planetenträger entgegen der Drehrichtung des Sonnenrads, während sie sich um ihre eigene Achse drehen.
Die Antriebskraft von der Eingangswelle wird durch die Betätigung des Planetengetriebes in Gegenrichtung an die
Riemenscheibe übertragen.
(a) Planetenträger
(b) Äußeres Planeten-Zahnradgetriebe
(c) Inneres Planeten-Zahnradgetriebe
EINGANG
(d) Sonnenrad
(e) Hohlrad
(f) Rückwärtsgangbremse
6-106
(f)
(e)
(b)
(c)
(d)
(c)
(b)
(e)
(f)
AUSGANG
(a)
NC-00220
