5. Oszilloskop verwenden
Allgemeine Informationen zum Auslösesystem
Wie in Abbildung 5-1 dargestellt, gibt es einen Drehregler und eine
Schaltfläche. Die folgenden Übungen führen Sie durch die Verwendung des
Auslösesystems.

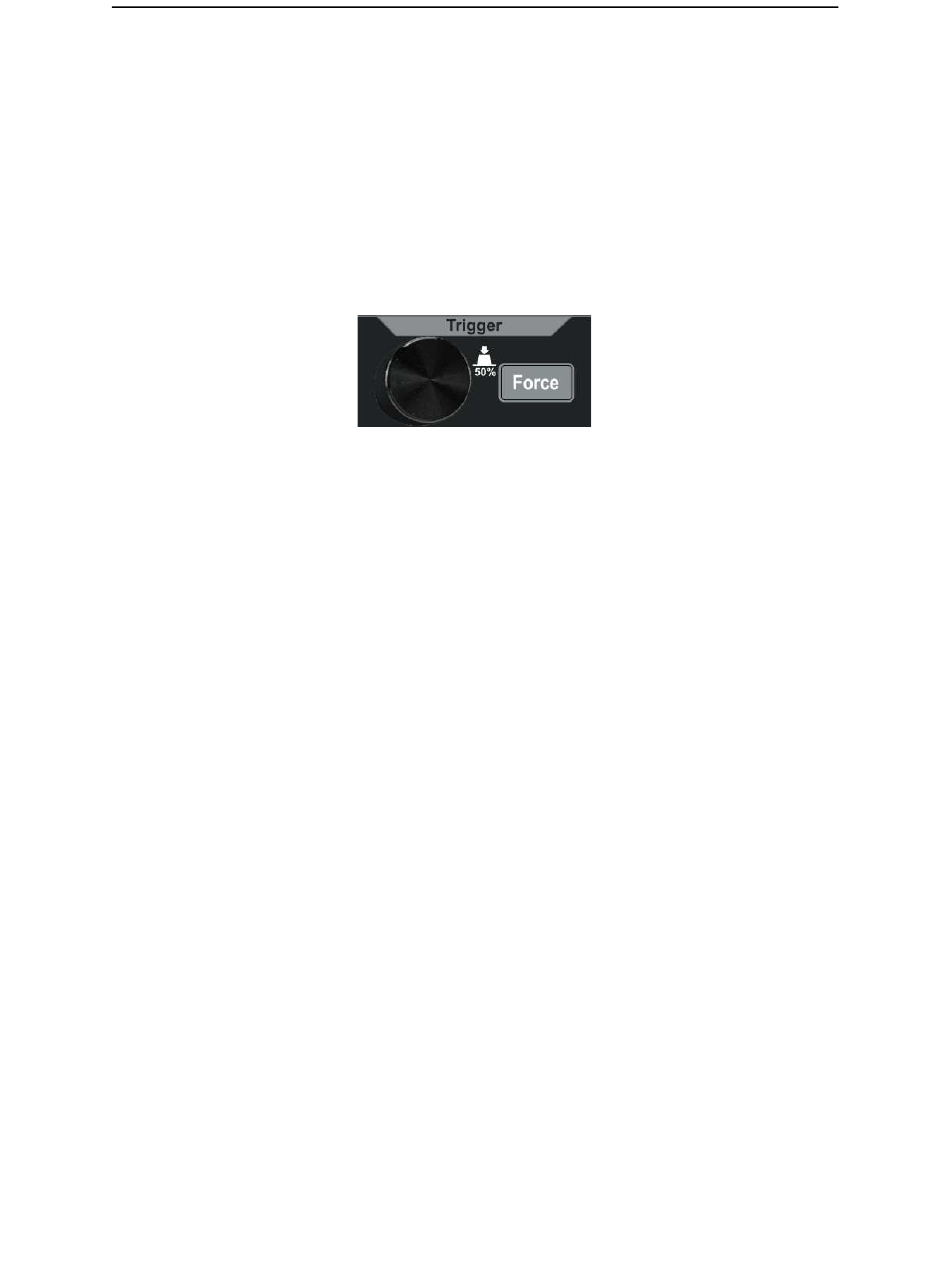

Abbildung 5-1: Auslösesteuerungsbereich
1. Verwenden Sie den Drehregler Trigger , um die Einstellungen des
Auslösepegels zu ändern.
Wenn Sie den Drehregler Trigger drehen, bewegt sich der Auslösezeiger
auf dem Bildschirm nach oben und unten. Während Sie den Auslösezeiger
bewegen, ändert sich der Wert der Auslöseschwelle auf dem Bildschirm
entsprechend.
Hinweis: Mit dem Drehregler Trigger ändern Sie nicht nur den Wert des
Auslösepegels, sondern Sie stellen auch den Kurzbefehl des
Auslösepegels auf den vertikalen Mittelpunkt der Amplitude des
Auslösesignals ein
2. Tippen Sie auf Force , um ein Auslösesignal zu erzwingen. Dies wird
hauptsächlich im Modus „Normal" und „Single" verwendet.
Allgemeine Informationen zum AFG-System
Wie in Abbildung 5-1 dargestellt, gibt es eine Schaltfläche. Die folgenden
Übungen führen Sie durch die Anwendung des AFG-Systems.
24
