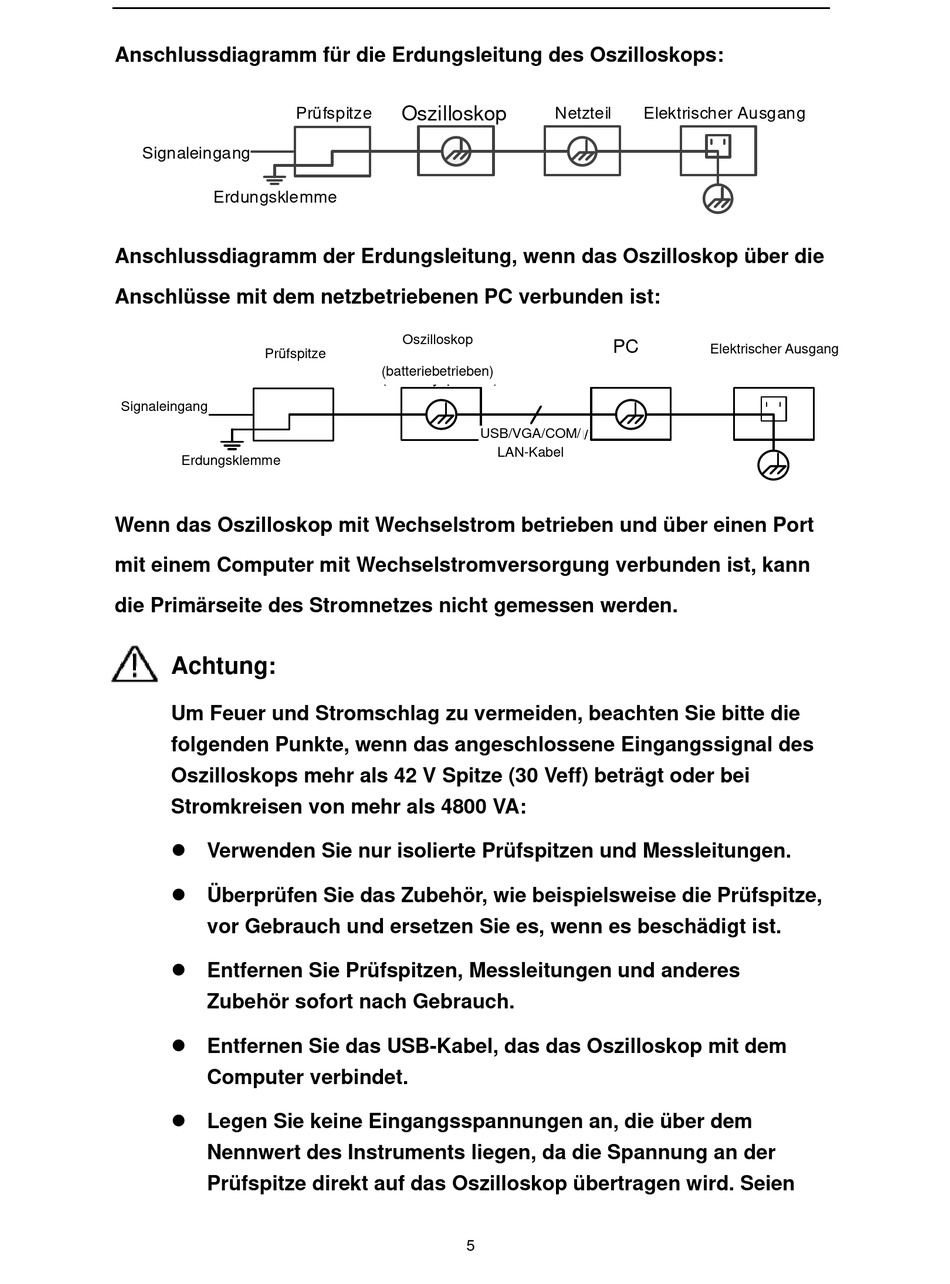

Anschlussdiagramm für die Erdungsleitung des Oszilloskops:
Signaleingang
Erdungsklemme
Anschlussdiagramm der Erdungsleitung, wenn das Oszilloskop über die
Anschlüsse mit dem netzbetriebenen PC verbunden ist:
Prüfspitze
Signaleingang
Erdungsklemme
Wenn das Oszilloskop mit Wechselstrom betrieben und über einen Port
mit einem Computer mit Wechselstromversorgung verbunden ist, kann
die Primärseite des Stromnetzes nicht gemessen werden.
Achtung:
Um Feuer und Stromschlag zu vermeiden, beachten Sie bitte die
folgenden Punkte, wenn das angeschlossene Eingangssignal des
Oszilloskops mehr als 42 V Spitze (30 Veff) beträgt oder bei
Stromkreisen von mehr als 4800 VA:
Verwenden Sie nur isolierte Prüfspitzen und Messleitungen.
Überprüfen Sie das Zubehör, wie beispielsweise die Prüfspitze,
vor Gebrauch und ersetzen Sie es, wenn es beschädigt ist.
Entfernen Sie Prüfspitzen, Messleitungen und anderes
Zubehör sofort nach Gebrauch.
Entfernen Sie das USB-Kabel, das das Oszilloskop mit dem
Computer verbindet.
Legen Sie keine Eingangsspannungen an, die über dem
Nennwert des Instruments liegen, da die Spannung an der
Prüfspitze direkt auf das Oszilloskop übertragen wird. Seien
Oszilloskop
Prüfspitze
Oszilloskop
(batteriebetrieben)
5
Netzteil
Elektrischer Ausgang
PC
USB/VGA/COM/
LAN-Kabel
Elektrischer Ausgang
