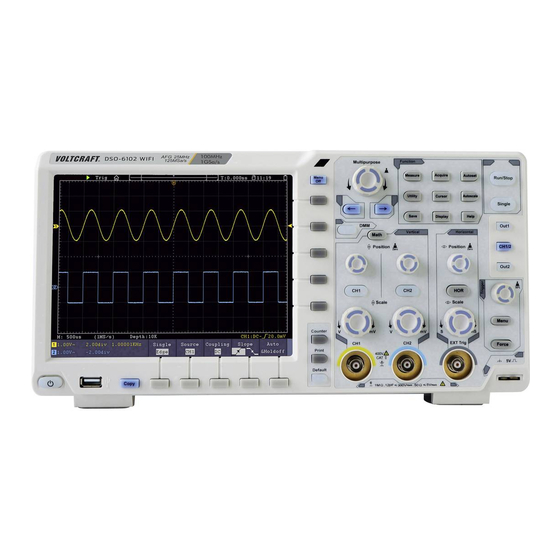

- Seite 1 Kurzanleitung DSO-6102 WIFI Digitales Speicheroszilloskop Best.-Nr. 1534604 Seite 2 - 18 Quick start guide DSO-6102 WIFI Digital storage oscilloscope Item No. 1534604 Page 19 - 35...
- Seite 2 Inhaltsverzeichnis Seite Einführung ..............................3 Symbol-Erklärung ............................. 3 Bestimmungsgemäße Verwendung ......................4 Lieferumfang ............................. 6 Sicherheitshinweise ..........................7 Bedienelemente ............................9 a) Frontblende ............................9 b) Bedienfeldmenü ..........................10 c) Rückseite ............................10 d) Kontrollbereich ..........................11 e) Einführung in die Benutzeroberfläche ..................... 12 Auspacken ..............................
- Seite 3 1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.
- Seite 4 CAT I Messkategorie I für Messungen an elektrischen und elektronischen Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B. batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuerspannungen etc.). CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker direkt mit Netzspannung versorgt werden.
- Seite 5 - Messen von Gleich- und Wechselstrom bis max. 10 A - Messen von Widerständen bis max. 40 MOhm - Messen von Kapazitäten bis max. 100 µF - Messen von Frequenzen max. 5 MHz - Akustische Durchgangsprüfung (<50 Ω) - Diodentest • integrierter 25 MHz Einkanal- Arbiträr-Funktionsgenerator •...
- Seite 6 4. Lieferumfang • Digitales Speicheroszilloskop • USB Kabel • Netzkabel • 2x Tastkopf • Trimmwerkzeug • BNC-Messleitung • 1 Satz Sicherheits-Messleitung • Kapazitätsmodul • Ersatzsicherung 500 mA • Ersatzsicherung 10 A • Software und Herstellersanleitung auf CD • Kurzanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code.
- Seite 7 5. Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die Kurzanleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe- achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
- Seite 8 • Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikatio- nen des Messgerätes abgestimmt sind. • Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: - das Gerät sichtbare Beschädigungen aufweist, - das Gerät nicht mehr arbeitet und - nach längerer Lagerung unter ungünstigen Verhältnissen oder...
- Seite 9 6. Bedienelemente a) Frontblende Die Frontplatte verfügt über Knöpfe und Funktionstasten. Die 5 Tasten in der Spalte auf der rechten Seite des Displays oder in der Zeile unter dem Display sind Menüauswahltasten, durch die Sie die verschiedenen Optionen für das aktuelle Menü einstellen können. Die anderen Tasten sind Funktionstasten, durch die Sie verschiedene Funktionsmenüs eingeben oder eine spezifische Funktionsanwendung direkt erhalten können.
- Seite 10 b) Bedienfeldmenü 1 Entfernen des linken und rechten Menüs 2 Auswahl des nebenstehenden Menü-Punkts 3 Auswahl des Menü-Punkts c) Rückseite 1 Tragegriff 2 Lüftungsschlitze 3 Eingangsbuchsen des Multimeters 4 Netzanschlußbuchse 5 Gerätesicherung 6 Gerätefuß: Stellen Sie den Neigungswinkel des Oszilloskops ein. 7 LAN-Port: Der Netzwerk-Port, kann verwendet werden um sich mit dem PC zu verbinden.
- Seite 11 10 Trig Out (P / F) -Anschluss: Trigger-Signalausgang oder Pass / Fail-Ausgang. Der Ausgabetyp kann im Menü eingestellt werden (Utility-Menü → Ausgang → Ausgang). 11 Ausgang des Frequenzgenerators. d) Kontrollbereich 1 Funktionstastenbereich: Insgesamt 11 Tasten 2 Frequenzgeneratorsteuerungen 3 Steuerbereich mit 2 Tasten und 1 Regler. Der Triggerpegel-Regler dient zur Einstellung der Triggerspannung. Die andere 2 Tasten beziehen sich auf die Einstellung des Triggersystems.
- Seite 12 e) Einführung in die Benutzeroberfläche 5 6 7 5 9 10 11 12 1 Waveform Anzeigebereich. 2 Run / Stop 3 Der Zustand des Triggers, einschließlich: Auto: Automatischer Modus und Erfassung der Wellenform ohne Triggerung. Trig: Trigger erkannt und bilden der Wellenform. Ready: Vorgetriggerte Daten erfasst und bereit für einen Trigger.
- Seite 13 12 Es zeigt an, das eine USB-Festplatte mit dem Oszilloskop verbunden ist. 13 Anzeige des Batteriestatus 14 Multimeterfenster. 15 Der Zeiger zeigt die Position des Triggerpegels an. 16 Die Wellenform von CH1. 17 Die beiden blauen gestrichelten Linien zeigen die horizontale Position der Cursormessung an. 18 Die Wellenform von CH2.
- Seite 14 7. Auspacken Kontrollieren Sie nach dem Auspacken alle Teile auf Vollständigkeit und auf mögliche Beschädigungen. Beschädigte Teile dürfen aus Sicherheitsgründen nicht verwendet werden. Setzen Sie sich im Falle einer Beschädigung mit unserem Kundenservice in Verbindung. 8. Laden des Akkus Laden Sie vor dem ersten mobilen Gebrauch den Akku vollständig auf Der Akku wird im Netzbetrieb automatisch geladen.
- Seite 15 a) Strommessung „A“ Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 30 V/ACrms oder 30 V/DC anliegen können! Lebensgefahr! Die max. zulässige Spannung im Strommesskreis gegen Erdpotential darf 600 V in CAT II nicht überschreiten. Beachten Sie die erforderlichen Sicherheitshinweise, Vorschriften und Schutzmaßnahmen zur Eigensiche- rung.
- Seite 16 10. Reinigung Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen es von der Netzleitung, dem USB-Kabel und dem Messobjekt. Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Vor einer Reinigung oder Instandsetzung müssen alle angeschlossenen Leitungen vom Gerät getrennt und das Gerät ausgeschaltet werden.
- Seite 17 13. Technische Daten Messeingänge ..........Zwei getrennte Kanäle CH1 – CH2 Bandbreite ............100 MHz Eingangsimpedanz ..........1 MΩ ±2% // 15 pF ±5 pF Max. Eingangsspannung .........1 MΩ≤300 V rms // 50 Ω ≤ 5 V rms Eingangskopplung ..........DC-AC-GND Vertikal-Auflösung ..........8 bit Vertikal-Ablenkung ...........1 mV - 10 V/div Zeitbasis ............2 ns – 1000 s/div Anstiegszeit ............≤3,5 ns Triggermodus ...........Auto, Norm, Single Arbiträr-Funktionsgenerator Ausgangsfrequenz ..........25 MHz bei einer Abtastrate von 125 MS/s Kanäle ..............1...
- Seite 18 Software ............Windows XP/ Windows 2000 /VISTA/7/8 /10 ® ® ................Smartphone: ab Android 4.0 Schnittstelle ............USB 2.0 / USB Stick Buchse / LAN Stromversorgung ..........100 V - 240 VAC, 50/60 Hz, Leistungsaufnahme ..........maximal 33 W Akku ..............Li-Ion 3,7 V 13200 mAh 48,84 Wh Betriebsdauer ..........ca.
- Seite 19 Table of contents Page Introduction ................................20 Explanation of symbols ............................20 Intended use ..............................21 Delivery content ..............................23 Safety instructions .............................24 Product overview ...............................26 a) Front panel ..............................26 b) Control panel menu .............................27 c) Rear view ..............................27 d) Oscilloscope controls ..........................28 e) Introduction to the user interface .........................29 Unpacking ................................31 Charging the battery ............................31 Making measurements ............................31...
- Seite 20 1. Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory national and European regulations. For safety reasons, always follow the instructions in this manual. These operating instructions are part of this product. They contain important information on setting up and using the product.
- Seite 21 CAT I Measurement Category I: For measuring circuits of electrical and electronic equipment that is not directly supplied with a mains voltage (e.g. battery-operated devices, protective extra-low voltage, signal and con- trol voltages). CAT II Measurement Category II: For measuring electrical and electronic devices that are directly supplied with a mains voltage via a mains plug.
- Seite 22 - Measures resistance up to 40 MOhm - Measures capacities up to 100 µF - Measures frequencies up to 5 MHz - Acoustic continuity test (<50 Ω) - Diode test • Built-in 25 MHz single-channel arbitrary function generator • Multifunctional generator with a variety of waveforms such as square, sine, ramp and pulse - Up to 25 MHz per channel with a sampling rate of 125 MS/s - 14-bit vertical signal resolution - Output voltage range: 10 mVpp to 6 Vpp...
- Seite 23 4. Delivery content • Digital storage oscilloscope • USB cable • Power cable • 2x probes • Trimming tool • BNC measuring conductor • 1 set of safety test leads • Capacity module • Replacement fuse (500 mA) • Replacement fuse (10 A) •...
- Seite 24 5. Safety instructions This quick start contains important information on how to use the oscilloscope. Please read it guide carefully before using the device for the first time. Damage caused due to failure to observe these instructions will void the warranty. We shall not be liable for any consequential damages.
- Seite 25 - The device was stored under unfavourable conditions for a long period of time - The device was subjected to rough handling during transport • Do not switch the device on immediately after it has been brought from a cold room into a warm one. The condensation generated may destroy the product.
- Seite 26 6. Product overview a) Front panel The front panel features buttons and function keys. The buttons arranged vertically on the right-hand side of the dis- play and horizontally beneath the display are menu selection buttons. Use these buttons to configure different options for the current menu. The other keys are function keys that you can use to access specific functions. 1 Display 2 Oscilloscope controls (keys and control knobs) 3 Probe compensation: Measurement signal (5 V / 1 kHz) output 4 EXT trigger input 5 Signal input channel 6 Copy button: Press this button in any interface to save the waveform.
- Seite 27 b) Control panel menu 1 Remove the left and right menus 2 Select the adjacent menu option 3 Select the menu option c) Rear view 1 Handle 2 Ventilation slots 3 Multimeter inputs 4 Power-in socket 5 Fuse 6 Base: Set the desired inclination angle for the oscilloscope. 7 LAN port: Use the LAN port to connect the oscilloscope to a computer.
- Seite 28 10 Trig Out (P/F) connection: Trigger signal output or pass/fail output. The output can be selected via the menu (Utility Menu → output → output). 11 Frequency generator output. d) Oscilloscope controls 1 Function keys: There are a total of 11 function keys 2 Frequency generator controls 3 Control panel with 2 buttons and 1 control knob.
- Seite 29 e) Introduction to the user interface 5 6 7 5 9 10 11 12 1 Waveform display 2 Run/stop 3 This indicates the trigger status: Auto: Automatic mode (records the waveform without triggering). Trig: Trigger detected, waveform is formed. Ready: Pre-trigger data collected and ready for a trigger. Scan: Continuously captures and displays the waveform.
- Seite 30 12 Indicates that a USB hard drive is connected to the oscilloscope. 13 Indicates the battery status. 14 Multimeter window. 15 The pointer shows the position of the trigger level. 16 CH1 waveform. 17 The two blue dotted lines indicate the horizontal position of the cursor measurement. 18 CH2 waveform.
- Seite 31 7. Unpacking Check that all parts are complete and intact. Damaged parts must not be used for safety reasons. If any parts are damaged, contact our customer service for assistance. 8. Charging the battery Charge the battery fully before using it for the first time. The battery is automatically charged when the device is connected to the mains.
- Seite 32 a) Measuring current Never exceed the maximum permitted input values. Never touch circuits or circuit components if they may carry volt- ages greater than 30 V/ACrms or 30 V/DC. This may cause a fatal electric shock! Do not measure current on a circuit with a voltage of more than 600 V in CAT II. Pay attention to the necessary safety information, regulations and protective measures for your own safety.
- Seite 33 10. Cleaning Before cleaning the device, switch it off and disconnect it from the mains cable, USB cable and the measured object. Opening any covers on the product or removing parts – unless this is possible by hand – may expose voltage-carrying components.
- Seite 34 13. Technical data Measuring inputs ..........Two separate channels (CH1/CH2) Bandwidth ............100 MHz Input impedance ..........1 MΩ ±2% // 15 pF ±5 pF Max. input voltage ...........1 MΩ≤300 V rms // 50 Ω ≤ 5 V rms Input coupling ...........DC-AC-GND Vertical resolution ..........8 bit Vertical deflection ..........1 mV - 10 V/div Timebase ............2 ns -1000 s/div Rise time ............≤ 3.5 ns Trigger mode ............Auto, norm, single Arbitrary function generator Output frequency ..........25 MHz at a sampling rate of 125 MS/s...
- Seite 35 Software ............Windows XP/ Windows 2000 / Vista / 7/8 /10 ® ® ................Smartphone: Android 4.0 or later Interface ............USB 2.0 / USB stick / LAN Power supply ............100 V–240 VAC, 50/60 Hz, Power consumption ..........Maximum 33 W Rechargeable battery ........Li-Ion 3.7 V, 13200 mAh, 48.84 Wh Battery life ............Approx.
- Seite 36 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE. This is a publication by Conrad Electronic SE, Klaus-Conrad-Str.
