VOLTCRAFT DSO-2154 Bedienungsanleitung

VOLTCRAFT DSO-2154 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DSO-2154:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

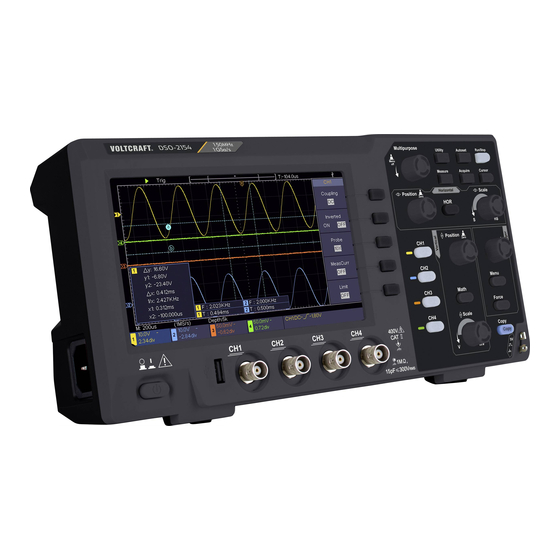

DSO-2154
Digitales Speicheroszilloskop
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT DSO-2154

Inhaltszusammenfassung für VOLTCRAFT DSO-2154

  • Seite 1 DSO-2154 Digitales Speicheroszilloskop Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1.Allgemeine Sicherheitsanforderungen................. 1 2.Sicherheitsbegriffe und -symbole................. 2 3.Kurzanleitung........................4 Einführung in den Aufbau des Oszilloskops..............4 Frontseite..........................4 Rückwand..........................5 Bedientastenbereich......................6 Einführung in die Benutzeroberfläche................7 Durchführen der allgemeinen Prüfung................9 Durchführen der Funktionsprüfung.................. 9 Durchführen der Tastkopfkompensation...............10 Einstellen des Tastkopfdämpfungsfaktors..............11 Sichere Verwendung des Tastkopfs................12 Durchführen der Auto-Kalibrierung................
  • Seite 3 Beispiel 6: Videosignal-Auslöser................... 56 7.Fehlerbehebung......................58 8.Technische Daten......................58 Allgemeine technische Daten..................61 9.Anlage..........................62 Anhang A: Gehäuse......................62 Anhang B: Pflege und Reinigung...................62...

  • Seite 4: Allgemeine Sicherheitsanforderungen

    1. Allgemeine Sicherheitsanforderungen 1. Allgemeine Sicherheitsanforderungen Bitte lesen Sie vor der Verwendung die folgenden Sicherheitsvorkehrungen, um mögliche Verletzungen zu vermeiden und dieses Produkt oder andere damit verbundene Produkte vor Schäden zu bewahren. Um eine mögliche Gefahr zu vermeiden, müssen Sie sicherstellen, dass dieses Produkt nur innerhalb der angegebenen Bereiche verwendet wird.

  • Seite 5: Sicherheitsbegriffe Und -Symbole

    2. Sicherheitsbegriffe und -symbole 2. Sicherheitsbegriffe und -symbole Sicherheitsbegriffe Begriffe in dieser Bedienungsanleitung (Die folgenden Begriffe können in dieser Bedienungsanleitung vorkommen): Warnung: Eine Warnung weist auf Bedingungen oder Verfahren hin, die zu Verletzungen oder zum Tod führen können. Vorsicht: „Vorsicht“ gibt die Bedingungen oder Verfahren an, die zu Schäden an diesem Produkt oder anderem Eigentum führen könnten.
  • Seite 6 2. Sicherheitsbegriffe und -symbole Signal Input Signaleingang Ground Clip Erdklemme Probe Tastkopf Oscilloscope Oszilloskop Power Cord Netzkabel Electrical Outlet Steckdose Es ist nicht erlaubt, die Wechselstromleistung wenn das mit Wechselstrom betriebene Oszilloskop über die Anschlüsse an den mit Wechselstrom betriebenen PC angeschlossen ist.

  • Seite 7: Kurzanleitung

    3. Kurzanleitung 3. Kurzanleitung Einführung in den Aufbau des Oszilloskops Dieses Kapitel bietet eine einfache Beschreibung der Bedienung und Funktionsweise des Bedienfeldes des Oszilloskops, damit Sie schnell mit der Verwendung vertraut werden. Frontseite Auf der Frontseite befinden sich Knöpfe und Funktionstasten. Die 5 Tasten in der Spalte auf der rechten Seite des Bildschirms sind Menü-Auswahl-Buttons, durch welche die verschiedenen Optionen für das aktuelle Menü...

  • Seite 8: Rückwand

    3. Kurzanleitung Rückwand Abb. 3-2 Rückwand 1. Griff 2. Lüftungsöffnungen 3. Netzeingangsbuchse 4. Fußstütze: Zum Einstellen des Kippwinkels des Oszilloskops. 5. USB-Geräte-Anschluss: Wird verwendet, um Daten zu übertragen, wenn ein externes, an das Oszilloskop angeschlossenes USB-Gerät als „Slave-Gerät“ angesehen wird. Zum Beispiel: Dieser Anschluss wird verwendet, wenn ein Computer über USB an das Oszilloskop angeschlossen wird.

  • Seite 9: Bedientastenbereich

    3. Kurzanleitung Bedientastenbereich Abbildung 3 - 3 Übersicht über die Bedientasten 1. Funktionstastenbereich: Insgesamt 6 Tasten. 2. Horizontaler Einstellbereich mit 1 Taste und 2 Drehreglern. Die „HOR“-Taste bezieht sich auf die horizontale Einstellung im Systemmenü, der Knopf „Horizontal Position“ (Horizontale Position) dient zur Einstellung der Triggerposition.
  • Seite 10 Abb. 3-4 Benutzeroberfläche 1. Wellenform-Anzeigebereich. 2. Run/Stop 3. Triggerstatus, einschließlich: Auto: Automatik-Modus und Erfassung der Wellenform ohne Triggerung. Trig: Trigger erkannt und Wellenform wird erfasst. Ready: Vor dem Triggersignal eintreffende Daten wurden aufgezeichnet und das Gerät ist für das Triggersignal bereit. Scan: Kontinuierliches Aufzeichnen und Anzeigen der Wellenform.
  • Seite 11 15. Aktueller Triggertyp: Trigger auf der steigenden Flanke Trigger auf der fallenden Flanke Videozeilen-Synchrontrigger Videofeld-Synchrontrigger Zeigt den Wert des Triggerpegels des entsprechenden Kanals an. 16. Zeigt den gemessenen Typ und Wert des entsprechenden Kanals an. „T“ bedeutet Periode, „F“ bedeutet Frequenz, „V“ bedeutet Mittelwert, „Vp“ Spitze-Spitze-Wert, „Vr“...

  • Seite 12: Durchführen Der Allgemeinen Prüfung

    Kanal CH1 an. Wenn der Zeiger nicht angezeigt wird, bedeutet dies, dass dieser Kanal nicht geöffnet ist. Durchführen der allgemeinen Prüfung Nachdem Sie ein neues Oszilloskop erhalten haben, empfiehlt es sich, das Gerät mit den folgenden Schritten zu überprüfen: 1. Prüfen Sie, ob Transportschäden vorhanden sind. Wenn sich herausstellt, dass der Verpackungskarton oder das Schaumstoff-Schutzkissen ernsthaft beschädigt ist, werfen Sie sie nicht weg, bis das komplette Gerät und sein Zubehör die elektrischen und mechanischen Eigenschaftstests...

  • Seite 13: Durchführen Der Tastkopfkompensation

    Das Rechtecksignal mit einer Frequenz von 1 kHz und einem 5 V Spitze-Spitze-Wert wird in einigen Sekunden angezeigt (s. Abb. 3-5). Abb. 3-5 Automatische Einstellung (Auto set) Prüfen Sie CH2, CH3 und CH4 durch Wiederholen der Schritte 2 und 3. Durchführen der Tastkopfkompensation Wenn Sie den Tastkopf zum ersten Mal mit einem Eingangskanal verbinden, müssen Sie den Tastkopf an den Eingangskanal anpassen.

  • Seite 14: Einstellen Des Tastkopfdämpfungsfaktors

    Abbildung 3-7 Einstellen des Tastkopfs Einstellen des Tastkopfdämpfungsfaktors Der Tastkopf besitzt mehrere Tastkopfdämpfungsfaktoren, die den Vertikalskalierungsfaktor des Oszilloskops beeinflussen. So ändern bzw. prüfen Sie den Tastkopfdämpfungsfaktor im Menü des Oszilloskops: Drücken Sie die Schaltfläche für das Funktionsmenü des jeweiligen Kanals (CH1 - CH4).

  • Seite 15: Sichere Verwendung Des Tastkopfs

    3. Kurzanleitung Sichere Verwendung des Tastkopfs Der Sicherheitsschutzring um den Tastkopf schützt Ihren Finger vor Stromschlägen, wie in Abb. 3-9 dargestellt. Abbildung 3-9 Fingerschutz Warnung: Um einen Stromschlag zu vermeiden, halten Sie Ihren Finger während der Bedienung immer hinter dem Sicherheitsschutzring des Tastkopfs. Zum Schutz vor einem Stromschlag berühren Sie keine Metallteile an der Tastkopfspistze, wenn diese an die Stromversorgung angeschlossen ist.

  • Seite 16: Durchführen Der Auto-Kalibrierung

    3. Kurzanleitung Durchführen der Auto-Kalibrierung Mit der Auto-Kalibrierung lässt sich das Oszilloskop schnell in den optimalen Zustand für hochgenaue Messungen versetzen. Sie können dieses Anwendungsprogramm jederzeit ausführen. Dieses Programm muss immer dann ausgeführt werden, wenn die Änderung der Umgebungstemperatur 5°C oder mehr beträgt. Bevor Sie eine Selbstkalibrierung durchführen, trennen Sie alle Tastköpfe oder Leitungen vom Eingangsanschluss.

  • Seite 17: Einführung In Das Horizontalsystem

    3. Kurzanleitung 1. Drücken Sie CH1, CH2, CH3 oder CH4, um den gewünschten Kanal auszuwählen. 2. Verwenden Sie den Drehknopf Vertical Position, um die Wellenform des ausgewählten Kanals in der Mitte des Wellenformfensters anzuzeigen. Der Drehknopf Vertikale Position dient der Regulierung der vertikalen Anzeigeposition der ausgewählten Kanalwellenform.

  • Seite 18: Einführung In Das Triggersystem

    3. Kurzanleitung 1. Drehen Sie den Knopf Horizontal Scale, um die Einstellungen für die horizontale Zeitbasis zu ändern; Sie können dann die daraus resultierenden Änderungen der Statusinformationen beobachten. Drehen Sie den Knopf Horizontal Scale, um die horizontale Zeitbasis zu verändern; Sie sehen dann die entsprechenden Änderungen in der Anzeige Horizontal Time Base (Horizontale Zeitbasis) in der Statuszeile.
  • Seite 19 3. Kurzanleitung Anmerkung: Durch Drehen des Knopfes für den Triggerpegel kann der Wert des Triggerpegels geändert werden. Außerdem ist es auch der Hotkey zum Einstellen des Triggerpegels als vertikale Mittelpunktswerte der Amplitude des Triggersignals. 3. Drücken Sie die Taste Force (Erzwingen), um ein Triggersignal zu erzwingen, welches hauptsächlich auf die Triggermodi „Normal"...

  • Seite 20: Handbuch Für Fortgeschrittene Anwender

    4. Handbuch für Fortgeschrittene Anwender 4. Handbuch für Fortgeschrittene Anwender In diesem Kapitel werden hauptsächlich folgende Themen behandelt: • Einstellung des vertikalen Systems • Einstellung des horizontalen Systems • Einstellen des Triggersystems • Einstellen von Sampling/Anzeige • Speichern und Abrufen einer Wellenform •...

  • Seite 21: Einstellung Des Vertikalen Systems

    4. Handbuch für Fortgeschrittene Anwender Einstellung des vertikalen Systems Die Vertikale Steuerung umfasst drei Menü-Tasten wie z. B. CH1, CH2, CH3, CH4 und Math sowie zwei Drehregler wie z. B. Vertical Position, Vertical Scale. Einstellen von CH1 - CH4 Jeder Kanal besitzt ein eigenes Vertikal-Menü, und jede Einstellung wird separat für den jeweiligen Kanal vorgenommen.

  • Seite 22: Verwenden Mathematischer Funktionen

    4. Handbuch für Fortgeschrittene Anwender Gleichstromvorspannung enthält. Gehen Sie wie folgt vor: (1) Drücken Sie die Taste CH1, um das Menü CH1 SETUP (Einrichtung von CH1) aufzurufen. (2) Wählen Sie im rechten Menü für Coupling (Kopplung) die Option DC. Sowohl DC- als auch AC-Komponenten des Signals werden weitergeleitet.

  • Seite 23: Berechnung Der Wellenform

    4. Handbuch für Fortgeschrittene Anwender Berechnung der Wellenform Drücken Sie die Taste Math, um das Menü auf der rechten Seite anzuzeigen, und wählen Sie bei Type die Option Math. Das Funktions-Menü Einstellung Beschreibung Type (Typ) Math Math-Menü anzeigen Factor1 Wählen Sie die Signalquelle vom factor1 Wählen Sie das Rechenzeichen für die Zeichen + - * /...
  • Seite 24 4. Handbuch für Fortgeschrittene Anwender für die Analyse des Eingangssignals am Oszilloskop. Sie können diese Frequenzen mit bekannten Systemfrequenzen wie beispielsweise Systemuhren, Oszillatoren oder Netzgeräten vergleichen. Die FFT-Funktion in diesem Oszilloskop wandelt 2048 Datenpunkte des Zeitbereichssignals mathematisch in ihre Frequenzanteile um (die Aufzeichnungslänge sollte 10 K oder mehr betragen).
  • Seite 25 4. Handbuch für Fortgeschrittene Anwender 6. Drücken Sie im rechten Menü auf Hori (Hz), um das M-Symbol vor den Frequenzwert zu setzen. Drehen Sie den -Knopf, um die horizontale Position der FFT-Wellenform einzustellen. Drücken Sie dann auf den Knopf, um das M-Symbol vor der Frequenz/div darunter zu setzen.

  • Seite 26: Verwenden Der Knöpfe Vertical Position Und Scale

    4. Handbuch für Fortgeschrittene Anwender Gut für die Amplitude, aber schlechtere Frequenzauflösung als Hamming. Empfohlen für: Hanning • Sinus-, periodisches und Schmalbandrauschen. • Transienten oder Spitzen, bei denen sich die Signalniveaus vor und nach dem Ereignis deutlich unterscheiden. Die Frequenzauflösung bei der Verwendung des Kaiser-Fensters ist angemessen.

  • Seite 27: Einstellung Des Horizontalen Systems

    4. Handbuch für Fortgeschrittene Anwender Die vertikale Position und die vertikale Auflösung werden in der linken unteren Ecke des Bildschirms angezeigt (siehe Abbildung 4-1). Abbildung 4–1 Informationen über vertikale Position Einstellung des horizontalen Systems Die HORIZONTALE STEUERUNG umfasst die Taste Horizontal HOR und Drehknöpfe wie Horizontal Position und Horizontal Scale.

  • Seite 28: Einstellen Des Triggersystems

    4. Handbuch für Fortgeschrittene Anwender Ausgewählter Teil Time base of Zoom window Zeitbasis des Zoomfensters Main Window Hauptfenster Horizontal position of Zoom window Horizontale Position des Zoomfensters Zoom Window Zoomfenster Im normalen Modus werden die Drehregler Horizontal Position und Horizontal Skale verwendet, um die horizontale Position und die Zeitbasis des Hauptfensters einzustellen.

  • Seite 29: Single Trigger

    4. Handbuch für Fortgeschrittene Anwender Single trigger: Verwenden eines Triggerpegels zur gleichzeitigen Erfassung von stabilen Wellenformen in zwei Kanälen. Alternate Trigger (Alternierender Trigger): Trigger bei nicht synchronisierten Signalen. Die Menüs Single Trigger (Einzeltrigger) und Alternate Trigger (alternierender Trigger) werden im Folgenden beschrieben: Single Trigger (Einzeltrigger) Der Einzeltrigger hat zwei Arten: Flankentrigger, Videotrigger.
  • Seite 30 4. Handbuch für Fortgeschrittene Anwender Slope Trigger auf steigende Flanke Trigger auf fallende Flanke Holdoff 100 ns - 10 s, drehen Sie den Knopf M, um das Zeitintervall einzustellen, bevor ein weiterer Trigger auftritt. Holdoff Reset Stellen Sie die Holdoff-Zeit als Standardwert ein (100 ns).

  • Seite 31: Bedienung Des Funktionsmenüs

    4. Handbuch für Fortgeschrittene Anwender Line NO Synchroner Trigger in festgelegter Videozeile. Drücken Sie auf den Menüpunkt Line NO. (Zeilennummer), drehen Sie den (Zeilennumm M-Knopf, um die Zeilennummer festzulegen. Bedienung des Funktionsmenüs Der Bedienbereich des Funktionsmenü umfasst 4 Funktionsmenü-Tasten: Utility, Measure, Acquire, Cursor und 2 Tasten für die sofortige Ausführung: Autoset, Run/Stop.
  • Seite 32 4. Handbuch für Fortgeschrittene Anwender Persist (Nachleuchten) Mit der Nachleuchtfunktion „Persist“ kann der Nachleuchteffekt des Bildröhrenoszilloskops simuliert werden. Die vorherigen Wellenformen werden verblasst angezeigt und die neueren Wellenformen in kräftigen Farben. (1) Drücken Sie die Taste Acquire (Erfassen). (2) Drücken Sie im rechten Menü die Taste Persist (Nachleuchten), um die Nachleuchtdauer auszuwählen, wobei die Optionen OFF (AUS), 1 Second (1 Sekunde), 2 Seconds (2 Sekunden), 5 Seconds (5 Sekunden) und Infinity (Unendlich) sind.
  • Seite 33 4. Handbuch für Fortgeschrittene Anwender Bedienschritte: 1. Drücken Sie die Taste Trigger Menu (Triggermenü). Stellen Sie dann den Triggermodus auf Edge (Flanke) ein und wählen Sie die Signalquelle. 2. Drücken Sie die Taste Acquire (Erfassen), um das rechte Menü anzuzeigen. 3.

  • Seite 34: Speichern Und Abrufen Einer Wellenform

    4. Handbuch für Fortgeschrittene Anwender Speichern und Abrufen einer Wellenform Drücken Sie die Taste Utility (Dienstprogramm). Wählen Sie Function (Funktion) im rechten Menü und dann Save (Speichern) im linken Menü. Durch Auswahl von Type (Typ) im rechten Menü können Sie die Wellenformen, Konfigurationen oder Bildanzeige speichern.
  • Seite 35 4. Handbuch für Fortgeschrittene Anwender Auf internen Speicher oder USB-Speicher Internal speichern. Wenn External (Extern) ausgewählt (Intern) Lagerung wurde, kann der Dateiname bearbeitet werden. Die BIN-Wellenformdatei kann mit einer External Wellenformanalyse-Software (auf der (Extern) mitgelieferten CD) geöffnet werden. Prev Page (Vorherige Gehen Sie zur vorherigen Seite Seite)
  • Seite 36 4. Handbuch für Fortgeschrittene Anwender Wenn für Type (Typ) die Option Configure (Konfigurieren) ausgewählt ist, wird das Menü wie in der folgenden Tabelle angezeigt: Einstellu Das Funktions-Menü Beschreibung Save Function (Funktion) (Speicher Anzeigen des Menü der Speicherfunktion Configure Wählen Sie die für den Speichertyp die Option Type (Typ) (Konfiguri „Configure“...
  • Seite 37 4. Handbuch für Fortgeschrittene Anwender 3. Speichern: Wählen Sie im rechten Menü bei Source (Quelle) die Option All (Alle). 4. Drücken Sie im rechten Menü auf Object (Objekt). Wählen Sie im linken Menü Wave0 als Objektadresse. 5. Drücken Sie im rechten Menü auf Next Page (Nächste Seite) und wählen Sie für Storage (Speicher) die Option Internal (Intern).

  • Seite 38: Anforderungen An Den Usb-Datenträger

    4. Handbuch für Fortgeschrittene Anwender 1. Installieren Sie den USB-Datenträger: Schließen Sie den (USB-Datenträger am "USB-Host-Anschluss" wie in “Abb.” gezeigt an. Wenn oben rechts auf dem Bildschirm das Symbol angezeigt wird, wurde der USB-Datenträger erfolgreich installiert. Wenn der USB-Datenträger nicht erkannt wird, formatieren Sie den ihn gemäß...
  • Seite 39 4. Handbuch für Fortgeschrittene Anwender Abb. 4-2: Datenträgerverwaltung des Computers 4. Klicken Sie mit der rechten Maustaste auf den rot gekennzeichneten Bereich 1 oder 2 und wählen Sie Format (Formatieren). Es erscheint eine Systemwarnmeldung. Klicken Sie auf Yes (Ja). Abb. 4-3: Warnung bei Formatierung des USB-Datenträgers 5.
  • Seite 40 4. Handbuch für Fortgeschrittene Anwender 6. Formatierungsprozess. Abb. 4-5: Formatieren des USB-Datenträgers 7. Prüfen Sie, ob der USB-Datenträger nach dem Formatieren FAT32 mit einer Größe der Zuordnungseinheiten von 4096 hat. Formatieren mit Minitool Partition Wizard Download-URL: http://www.partitionwizard.com/free-partition-manager.html Unser Tipp: Es gibt viele Tools für die Formatierung von USB-Datenträgern auf dem Markt, als Beispiel sei hier Minitool Partition Wizard genannt.
  • Seite 41 4. Handbuch für Fortgeschrittene Anwender Abb. 4-6: Datei neu laden 4. Klicken Sie mit der rechten Maustaste auf den rot gekennzeichneten Bereich 1 oder 2 und wählen Sie Format (Formatieren). Abb. 4-7: Auswahl der Formatierung 5. Stellen Sie das Dateisystem FAT32, Clustergröße 4096 ein. Klicken Sie auf OK. Abb.

  • Seite 42: Einrichten Der Funktionseinstellungen Der Hilfssysteme

    4. Handbuch für Fortgeschrittene Anwender Abb. 4-9: Anwendung der Einstelllungen 7. Formatierungsprozess. Abb. 4-10: Formatierungsprozess. 8. Erfolgreiche Formatierung des USB-Datenträgers Abb. 4-11: Formatieren erfolgreich Einrichten der Funktionseinstellungen der Hilfssysteme • Konfiguration Drücken Sie die Taste Utility (Dienstprogramm). Wählen Sie Function (Funktion) im rechten Menü...
  • Seite 43 4. Handbuch für Fortgeschrittene Anwender Trigger-Einstellbereich. Drücken Sie dann die Taste Force und wiederholen Sie den Vorgang dreimal. About (Über) Zeigen Sie die Version und Seriennummer an. • Display (Anzeigen) Drücken Sie die Taste Utility (Dienstprogramm), wählen Sie Function (Funktion) im rechten Menü...

  • Seite 44: Aktualisierung Der Geräte-Firmware

    4. Handbuch für Fortgeschrittene Anwender Selbstkalibrierungsprozess durchgeführt werden, um eine maximale Genauigkeit zu erhalten. Trennen Sie vor dem Ausführen der Selbstkalibrierung alle Tastköpfe oder Drähte vom Eingangsanschluss. Drücken Sie die Taste Utility (Dienstprogramm) und wählen Sie im rechten Menü die Option Function. Daraufhin wird das Funktionsmenü links angezeigt, wählen Sie Adjust (Anpassen).
  • Seite 45 4. Handbuch für Fortgeschrittene Anwender Vorsicht: Das Aktualisieren der Firmware Ihres Geräts ist ein sensibler Vorgang. Um Schäden am Gerät zu vermeiden, dürfen Sie das Gerät während des Aktualisierungsvorgangs weder ausschalten noch das USB-Speichergerät entfernen. So aktualisieren Sie Ihre Geräte-Firmware: 1.

  • Seite 46: Automatisches Messen

    4. Handbuch für Fortgeschrittene Anwender 7. Drücken Sie die Taste , um das Gerät einzuschalten. Automatisch messen Drücken Sie die Taste Measure (Messung), um das Menü für die Einstellungen der automatischen Messungen anzuzeigen. Es können maximal 8 Arten von Messungen unten links auf dem Bildschirm angezeigt werden.

  • Seite 47: Automatische Messung Der Spannungsparameter

    Remove All (Alle Entfernen Sie alle Messwerte entfernen) Prev Page Gehen Sie zur vorherigen Seite (Vorherige Seite) Measure (Messung) Messungen sind nur möglich, wenn die Wellenform des Kanals eingeschaltet ist (ON). Die automatische Messung kann in der folgenden Situation nicht durchgeführt werden: 1) Auf der gespeicherten Wellenform.
  • Seite 48 4. Handbuch für Fortgeschrittene Anwender PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Cycle RMS und Cursor RMS.Abbildung 4-13 unten zeigt einen Impuls mit einigen der Spannungsmesspunkte. Abb. 4-13 Mean: Das arithmetische Mittel über die gesamte Wellenform. PK-PK: Spitze-Spitze-Spannung. RMS: Die tatsächliche Effektivspannung über die gesamte Wellenform.
  • Seite 49 4. Handbuch für Fortgeschrittene Anwender Abb. 4-14 Rise Time (Anstiegszeit): Die Zeit, die die Vorderflanke des ersten Impulses in der Wellenform benötigt, um von 10 % auf 90 % seiner Amplitude zu steigen. Fall Time (Abfallzeit): Zeit, die die fallende Flanke des ersten Impulses in der Wellenform benötigt, um von 90 % auf 10 % seiner Amplitude zu fallen.
  • Seite 50 4. Handbuch für Fortgeschrittene Anwender LRR: Zeit zwischen der ersten steigenden Flanke von Quelle A und der letzten steigenden Flanke von Quelle B. LRF: Zeit zwischen der ersten steigenden Flanke von Quelle A und der letzten fallenden Flanke von Quelle B. LFR: Zeit zwischen der ersten fallenden Flanke von Quelle A und der letzten steigenden Flanke von Quelle B.

  • Seite 51: So Messen Sie Mit Dem Cursor

    4. Handbuch für Fortgeschrittene Anwender So messen Sie mit dem Cursor Drücken Sie die Cursor-Taste, um die Cursor einzuschalten und das Cursor-Menü anzuzeigen. Drücken Sie die Taste erneut, um die Cursoren auszuschalten. Die Cursor-Messung für den Normalbetrieb: Die Beschreibung des Cursor-Menüs ist in der folgenden Tabelle dargestellt: Funktions-Men Einstellung Beschreibung...
  • Seite 52 4. Handbuch für Fortgeschrittene Anwender verschieben. 5. Wählen Sie im rechten Menü für Line Type (Zeilentyp) die Option Voltage (Spannung) aus, um die horizontalen Cursoren zu aktivieren. Wählen Sie für Line (Zeile) im rechten Menü die Option a oder b aus, drehen Sie den M-Knopf, um sie zu verschieben.

  • Seite 53: Die Cursor-Messung Für Den Fft-Modus

    Die Cursor-Messung für den FFT-Modus Drücken Sie im FFT-Modus die Taste Cursor, um die Cursoren einzuschalten und das Cursor-Menü anzuzeigen. Die Beschreibung des Cursor-Menüs im FFT-Modus ist in der folgenden Tabelle dargestellt: Funktions-M Einstellung Beschreibung enü Zeigt den Cursor der Spannungsmessung und entsprechende Menü...

  • Seite 54: Verwenden Ausführender Tasten

    4. Handbuch für Fortgeschrittene Anwender vertikalen Cursoren zu aktivieren. Wenn für Line (Zeile) im rechten Menü die Option a ausgewählt ist, drehen Sie den M-Knopf, um die Zeile a nach rechts oder links zu verschieben. Wenn b ausgewählt ist, drehen Sie den M-Knopf, um die Zeile b zu verschieben.
  • Seite 55 4. Handbuch für Fortgeschrittene Anwender Waveform Menüpunkt Sinus Multi-period, Single-period, FFT, Cancel Autoset Multi-period, Single-period, Rising Edge, Falling Edge, 4-Kant Cancel Autoset Video-Signal Type (line, field), Odd, Even, Line NO., Cancel Autoset DC level/Unknown signal Cancel Autoset Beschreibung einiger Symbole: Multi-period: Zur Anzeige mehrerer Perioden Single-period:...

  • Seite 56: Kommunikation Mit Dem Pc

    5. Kommunikation mit PC 5. Kommunikation mit PC Das Oszilloskop unterstützt die Kommunikation mit einem PC über USB. Sie können die Kommunikationssoftware des Oszilloskops zum Speichern, Analysieren, Anzeigen der Daten und zur Fernsteuerung verwenden. Um sich über die Bedienung der Software zu informieren, können Sie in der Software F1 drücken, um das Hilfedokument zu öffnen.

  • Seite 57: Demo

    6. Demo 6. Demo Beispiel 1: Messung eines einfachen Signals Der Zweck dieses Beispiels besteht darin, ein unbekanntes Signal in der Schaltung anzuzeigen und die Frequenz und die Spitze-Spitze-Spannung des Signals zu messen. 1. Führen Sie die folgenden Bedienschritte zur schnellen Anzeige dieses Signals durch: (1) Stellen Sie den Tastkopfdämpfunkgskoeffizienten auf 10X ein und und den des Schalters im Tastkopf auf 10X (siehe ”Einstellen des Tastkopfdämpfungsfaktors t' auf...

  • Seite 58: Beispiel 2: Verstärkung Eines Verstärkers In Einer Messschaltung

    6. Demo Beispiel 2: Verstärkung eines Verstärkers in einer Messschaltung Der Zweck dieses Beispiels besteht darin, die Verstärkung eines Verstärkers in einer Messschaltung zu berechnen. Zuerst messen wir mit dem Oszilloskop die Amplitude des Eingangssignals und des Ausgangssignals der Schaltung, dann berechnen wir die Verstärkung mit Hilfe der angegebenen Formeln.
  • Seite 59 6. Demo Impuls und eine Störung usw., relativ einfach erfassen Aber das allgemeine Problem ist, wie man einen Trigger einrichtet, wenn Sie das Signal nicht kennen? Wenn zum Beispiel der Impuls das logische Signal eines TTL-Pegels ist, sollte der Triggerpegel auf 2 Volt eingestellt werden und für die Triggerflanke der Trigger für ansteigende Flanke gewählt werden.

  • Seite 60: Beispiel 4: Analyse Der Details Eines Signals

    6. Demo Abbildung 6–3 Erfassen eines einzelnen Signals Beispiel 4: Analyse der Details eines Signals Rauschen kommt in den meisten elektronischen Signalen vor. Um herauszufinden, was sich innerhalb des Noise-Signals befindet und um den Rauschpegel zu reduzieren, ist diese Oszilloskopfunktion sehr wichtig. Rauschanalyse Der Rauschpegel weist manchmal auf einen Fehler in einer elektronischen Schaltung hin.
  • Seite 61 6. Demo Abbildung 6–4 Signal mit Rauschen Rauschen vom Signal trennen Bei der Fokussierung auf das Signal selbst ist es wichtig, den Rauschpegel so niedrig wie möglich zu halten, damit der Anwender mehr Details über das Signal erhält. Die Mittelwertfunktion (Average) unseres Oszilloskops kann Ihnen dabei helfen. Mit den folgenden Schritten aktivieren Sie die Mittelwertfunktion.

  • Seite 62: Beispiel 5: Anwendung Der Xy-Funktion

    6. Demo Abbildung 6–5 Reduzierter Rauschpegel mithilfe der Funktion Average (Mittelwert) Beispiel 5: Anwendung der XY-Funktion Untersuchung der Phasendifferenz zwischen Signalen von zwei Kanälen Beispiel: Testen Sie die Phasenänderung des Signals, nachdem es ein Schaltnetz durchlaufen hat. Der X-Y-Modus ist sehr nützlich, wenn Sie die Phasenverschiebung von zwei zusammenhängenden Signalen untersuchen wollen.

  • Seite 63: Beispiel 6: Videosignal-Trigger

    6. Demo Oszillogrammmethode die Phasendifferenz (siehe Abbildung 6 6). Das Signal muss zentriert und in horizontaler Richtung gehalten werden Abbildung 6–6 Lissajous-Kurve Basierend auf dem Ausdruck sin (q) =A/B or C/D ist darin q der Phasendifferenzwinkel und die Definitionen von A, B, C und D werden in der Kurve oben gezeigt. Als Ergebnis kann der Phasendifferenzwinkel erhalten werden, nämlich q = ±...
  • Seite 64 6. Demo um eine korrekte Wellenformanzeige zu erhalten (siehe Abbildung 6-7). Abb. 6-7 Vom Videofeld-Trigger erfasste Wellenform...
  • Seite 65 7. Problembehandlung Problembehandlung 1. Das Oszilloskop ist eingeschaltet, aber das Display ist aus. • Überprüfen Sie, ob das Netzkabel richtig eingesteckt wurde. • Starten Sie das Instrument nach Durchführung der oben genannten Prüfungen neu. • Wenn das Problem weiterhin besteht, kontaktieren Sie uns bitte zwecks einer Reklamation.

  • Seite 66: Technische Daten

    8. Technische Daten 8. Technische Daten Sofern nicht anders angegeben, beziehen sich die technischen Daten nur auf das Oszilloskop. Die Tastkopfdämpfung wird auf 10X gesetzt. Nur wenn das Oszilloskop die folgenden zwei Bedingungen erfüllt, können diese technischen Daten erreicht werden. ■...
  • Seite 67 8. Technische Daten Einzelbandbreite Volle Bandbreite Niedrige Frequenz > 10 Hz (am Eingang, AC Kopplung, -3 dB) Leistungsmerkmale Anleitung Anstiegszeit (am ≤ 3,5 ns Eingang, typisch) DC – ±3 % Verstärkungsgenauigkeit Delta Volt zwischen zwei beliebigen Mittelwerten von >16 Wellenformen, die mit DC-Genauigkeit der gleichen Oszilloskopeinstellung und den (Mittelwert)
  • Seite 68 8. Technische Daten Triggerverschiebung Je nach Länge der Aufzeichnung und Zeitbasis Trigger Holdoff-Bereich 100 ns-10 s Leistungsmerkmale Anleitung 50 % Pegeleinstellung Eingangssignalfrequenz >50 Hz (typisch) Edge Trigger Flanke Aufsteigend, Abfallend Unterstützung von Standard-NTSC, PAL und Modulation SECAM-Rundfunksystemen Video Trigger Zeilennummernber eich 1-525 (NTSC) und 1-625 (PAL/SECAM) Allgemeine Technische Daten...

  • Seite 69: Anhang A: Zubehör

    9. Anhang 9. Anhang Anhang A: Zubehör (Änderungen des Zubehörs bei endgültiger Lieferung vorbehalten.) Standardzubehör: Netzkabel CD-ROM Kurzanleitung USB-Kabel Tastkopf Tastkopf- Sicherheitshin- Justierung weisblatt Anhang B: Pflege und Reinigung Allgemeine Pflege Lagern oder lassen Sie das Gerät nicht an Orten, an denen die Flüssigkristallanzeige für längere Zeit direktem Sonnenlicht ausgesetzt ist.
