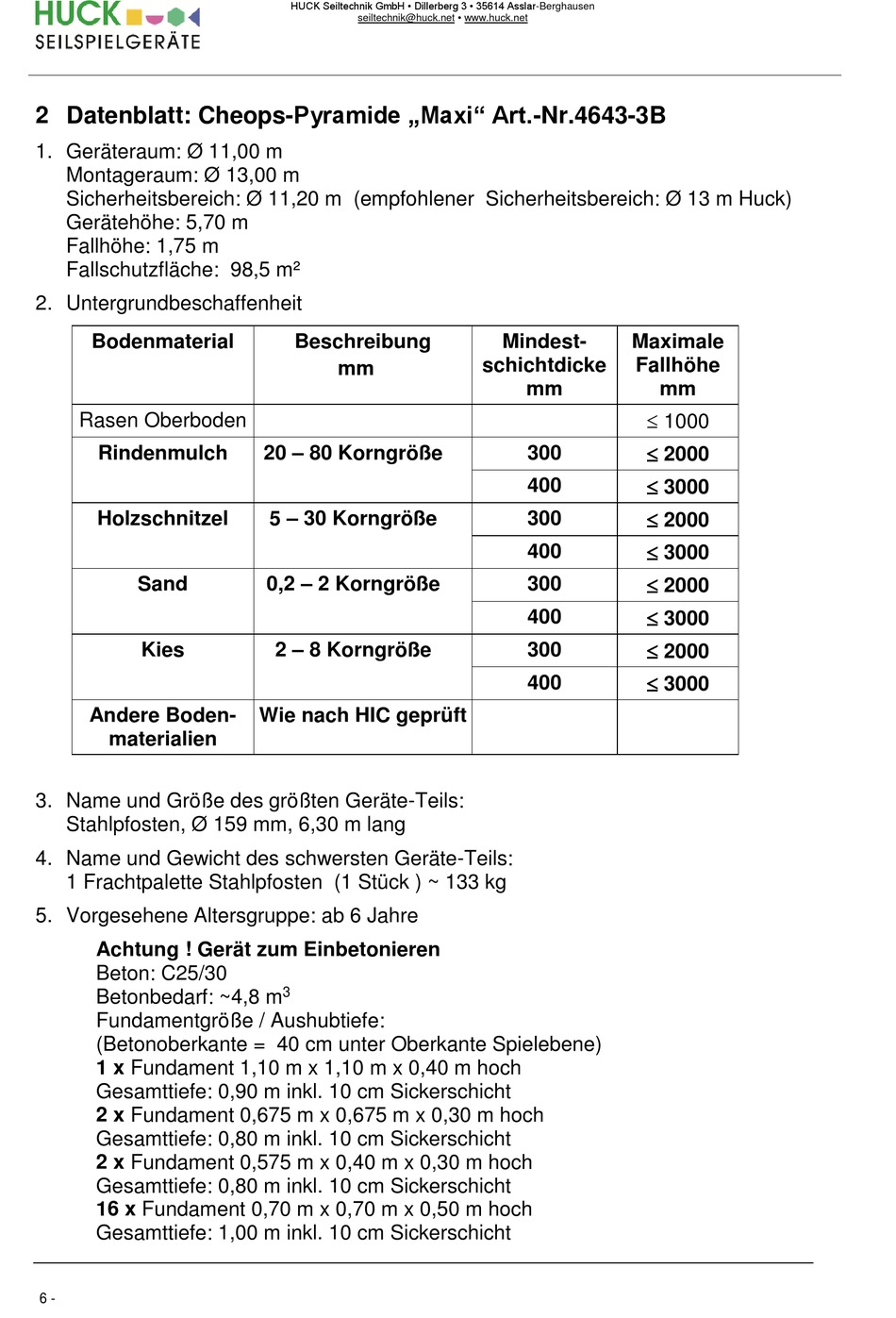

HUCK Seiltechnik Cheops-Pyramide Maxi Montageanleitung Seite 6

2 Datenblatt: Cheops-Pyramide „Maxi" Art.-Nr.4643-3B
1. Geräteraum: Ø 11,00 m
Montageraum: Ø 13,00 m
Sicherheitsbereich: Ø 11,20 m (empfohlener Sicherheitsbereich: Ø 13 m Huck)
Gerätehöhe: 5,70 m
Fallhöhe: 1,75 m
Fallschutzfläche: 98,5 m²
2. Untergrundbeschaffenheit
Bodenmaterial
Rasen Oberboden
Rindenmulch
Holzschnitzel
Sand
Kies
Andere Boden-
materialien
3. Name und Größe des größten Geräte-Teils:
Stahlpfosten, Ø 159 mm, 6,30 m lang
4. Name und Gewicht des schwersten Geräte-Teils:
1 Frachtpalette Stahlpfosten (1 Stück ) ~ 133 kg
5. Vorgesehene Altersgruppe: ab 6 Jahre
Achtung ! Gerät zum Einbetonieren
Beton: C25/30
Betonbedarf: ~4,8 m
Fundamentgröße / Aushubtiefe:
(Betonoberkante = 40 cm unter Oberkante Spielebene)
1 x Fundament 1,10 m x 1,10 m x 0,40 m hoch
Gesamttiefe: 0,90 m inkl. 10 cm Sickerschicht
2 x Fundament 0,675 m x 0,675 m x 0,30 m hoch
Gesamttiefe: 0,80 m inkl. 10 cm Sickerschicht
2 x Fundament 0,575 m x 0,40 m x 0,30 m hoch
Gesamttiefe: 0,80 m inkl. 10 cm Sickerschicht
16 x Fundament 0,70 m x 0,70 m x 0,50 m hoch
Gesamttiefe: 1,00 m inkl. 10 cm Sickerschicht
6 -
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net • www.huck.net
Beschreibung
mm
20 – 80 Korngröße
5 – 30 Korngröße
0,2 – 2 Korngröße
2 – 8 Korngröße
Wie nach HIC geprüft
3
Mindest- Maximale
schichtdicke Fallhöhe
mm
 1000
 2000
300
 3000
400
 2000
300
 3000
400
 2000
300
 3000
400
 2000
300
 3000
400
Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER
