A Montageanleitung

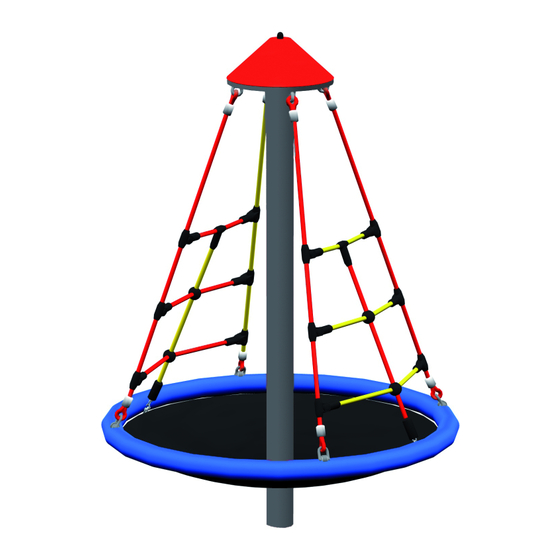

Nestkreisel
Art.-Nr. 4594-41
S
e i l t e c h
n
i k
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik 4594-41
Inhaltszusammenfassung für HUCK Seiltechnik 4594-41
-

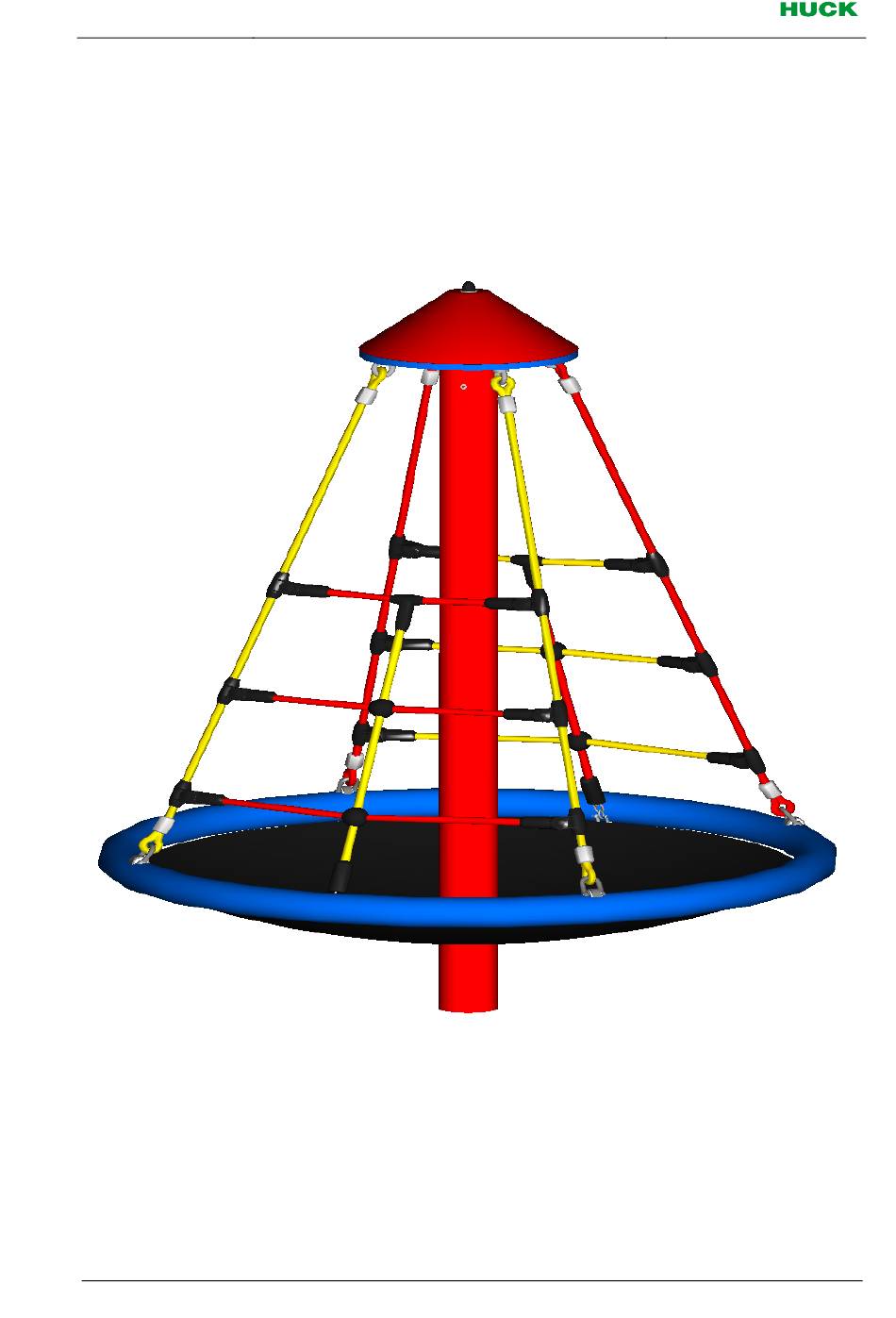

Seite 1: A Montageanleitung Nestkreisel Art.-Nr. 4594-41
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h A Montageanleitung Nestkreisel Art.-Nr. 4594-41 Betreiber: _____________________________________________________ Standort: ______________________________________________________ \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc - 1 -... - Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Revisionshistorie Revision 0 – 2010-02-16 AG Erste freigegebene Version Montageanleitung Revision 1 – 2011-03-11 AR Stoppmutter und Abdeckkappe durch Hutmutter und Loctite ersetzt Alle Rechte vorbehalten ©...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Inhaltsverzeichnis Montageanleitung Nestkreisel Art.-Nr. 4594-41 ................1 Einleitung Installation ........................4 Datenblatt: Nestkreisel, Artikel 4594-41 ..................5 Lieferumfang, Stückliste mit Teilenummern ................7 Aufstellanweisung .......................... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß... -
Seite 5: Datenblatt: Nestkreisel, Artikel 4594-41
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Datenblatt: Nestkreisel, Artikel 4594-41 Platzbedarf Ø 1,20 m gesetzlich vorgeschriebener Sicherheitsbereich: Ø 5,30 m dringend empfohlener Sicherheitsbereich: Ø 7,30 m Fallhöhe: 1,00 m... - Seite 6 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 D-35614 Aßlar/Berghausen...
-
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast Länge:2,4 m /Ø... - Seite 8 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Pos. Stück- Symbol zahl 6 x 35 mm - 8 - \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc...
-
Seite 9: Aufstellanweisung
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc - 9 -... - Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h - 10 - \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc...
- Seite 11 HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc - 11 -...
- Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h - 12 - \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc...
- Seite 13 HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Erklärungen der Abkürzungen und Zeichen: Abbindezeit für C20/25 (B25) mind. 4 – 5 Tage Beton C20/25 (B25) Betonbedarf: 0,3 m³ Detail / Einzelheit...
-
Seite 14: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net e i l t e c h Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe... -
Seite 15: B Wartungsanleitung Nestkreisel Art.-Nr. 4594-41
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h B Wartungsanleitung Nestkreisel Art.-Nr. 4594-41 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc - 15 -... - Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Revisionshistorie Revision 0 – 2010-02-16 AG Erste freigegebene Version Wartungsanleitung Revision 0 – 2010-02-16. Alle Rechte vorbehalten © Copyright 2009 Huck Seiltechnik GmbH - 16 - \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc...
-
Seite 17: Einleitung Wartung
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß... -
Seite 18: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! -
Seite 19: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. -
Seite 20: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die... -
Seite 21: Regelmäßige Wartungsarbeiten (Bild)
HUCK Seiltechnik GmbH- Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Regelmäßige Wartungsarbeiten (Bild) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4594-41\Nestkreisel_4594_41_ST_B_L_1_GER.doc - 21 -... -
Seite 22: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. -
Seite 23: Jährliche Hauptinspektionen
Reparaturen oder zusätzlich eingebauten bzw. ersetzten Anlagenteilen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH & Co. KG erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 25: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Wartungsprotokoll Gerätename: Nestkreisel / Art.-Nr. 4594-41 Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- gesperrt Mängel Mängel... -
Seite 27: Übergabebeleg
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net e i l t e c h Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seil-...
