HUCK Seiltechnik Maxi Montageanleitung

Cheops-pyramide zum einbetonieren
Vorschau ausblenden Andere Handbücher für Maxi:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

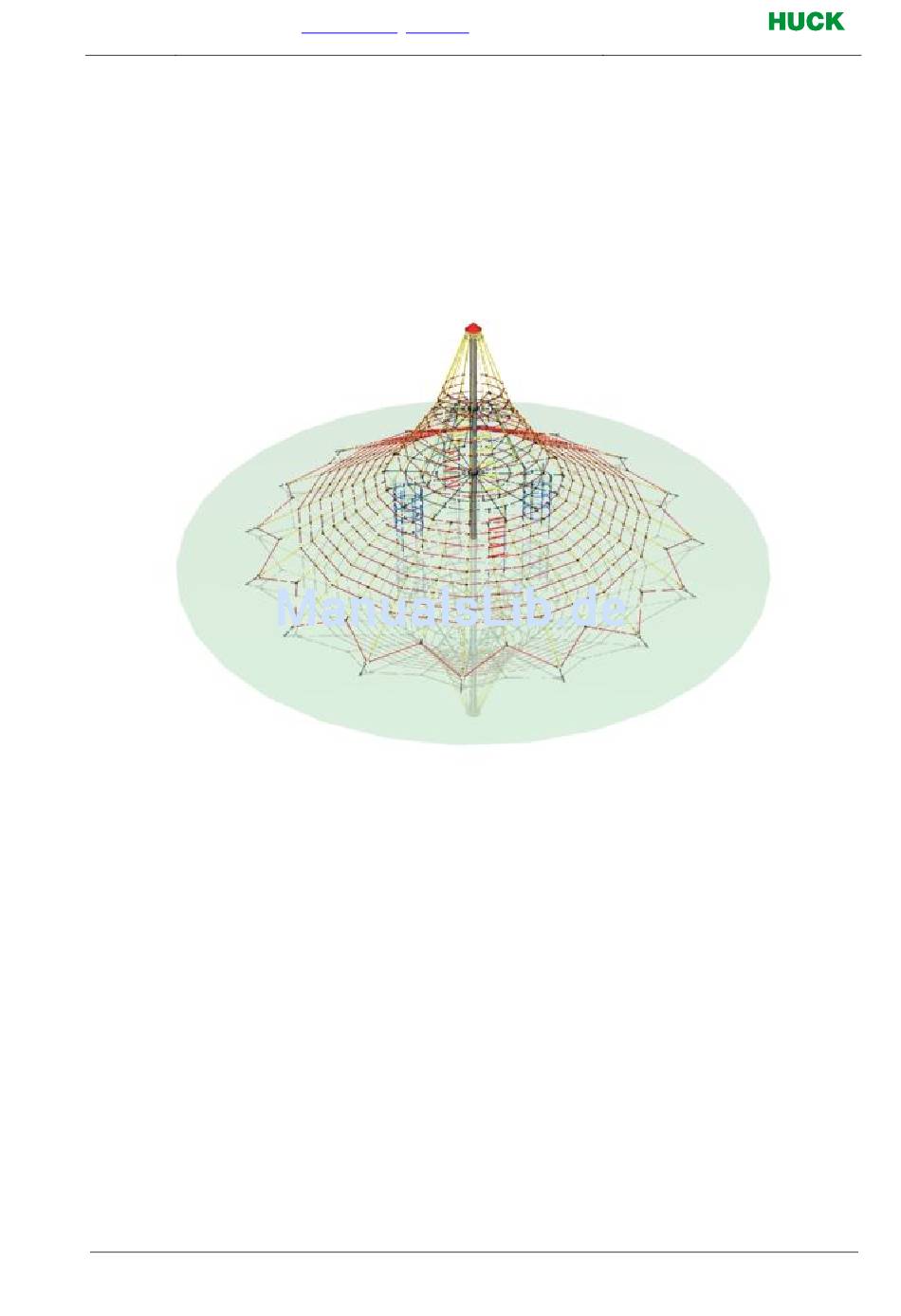

HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B
Betreiber:
Standort:
4643_3B-01-dt-005.doc
seiltechnik@huck.net
•
www.huck.net
A Montageanleitung
zum Einbetonieren
______________________________________________
______________________________________________
Seiltechnik
- 1 -

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik Maxi

Inhaltszusammenfassung für HUCK Seiltechnik Maxi

  • Seite 1: A Montageanleitung Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B Zum Einbetonieren

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik A Montageanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Einbetonieren Betreiber: ______________________________________________ Standort: ______________________________________________ 4643_3B-01-dt-005.doc - 1 -...
  • Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Revision 0 – 2006-03-23 Erste freigegebene Version Montageanleitung Revision 5 – 2010-05-03 Tabelle Alle Rechte vorbehalten © Copyright 2006 Huck Seiltechnik GmbH 4643_3B-01-dt-005.doc...

  • Seite 3: Inhaltsverzeichnis

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Inhaltsverzeichnis Montageanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Einbetonieren . 1 Einleitung Installation ....................4 Datenblatt: Cheops-Pyramide „Maxi“ Art.-Nr.4643-3B ..........6 Lieferumfang, Stückliste mit Teilenummern ............... 8 Aufstellanweisung ...................... 12 Überprüfungen nach der Installation ................. 24 Wartungsanleitung Cheops-Pyramide „Maxi“...

  • Seite 4: Einleitung Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Vollständigkeit zu prüfen!
  • Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhalten- den Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.

  • Seite 6: Datenblatt: Cheops-Pyramide „Maxi" Art.-Nr.4643-3B

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Datenblatt: Cheops-Pyramide „Maxi“ Art.-Nr.4643-3B 1. Platzbedarf Ø 11,00 m bzw. Ø 13,00 m inkl. Sicherheitsbereich Fallhöhe: 1,75 m 2. Untergrundbeschaffenheit Bodenmaterial Beschreibung Mindest- Maximale schichtdicke Fallhöhe Rasen Oberboden ...
  • Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Zur Sicherheit bei sandigen, weichen Böden die Fundamente mind. 50% in der Fläche größer fundamentieren. 7. Montagezeit nach Fertigstellung der Fundamente ca. 4 Stunden, benötigte Hilfskräfte: 3 Personen Nicht im Lieferumfang enthalten: Betonplatte (1 Stück ).

  • Seite 8: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle : Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast verz. Ø 159 mm - 6,30 m lg.

  • Seite 9: Tabelle 3-1: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik in Symbolen Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 159 mm - 6,30 m lg (VO) Ø 360 mm x 12 mm 100 4...
  • Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Pos. Stück- Symbol zahl 104 1 M16 x 165 mm, verz. 105 1 M16, VA 106 1 Ø 375 mm, 140 mm hoch 107 1 Innen-Ø 17 mm, DIN 9021, VA...
  • Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Pos. Stück- Symbol zahl 117 1 M16, verzinkt 4643_3B-01-dt-005.doc - 11 -...

  • Seite 12: Aufstellanweisung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Aufstellanweisung 12 - 4643_3B-01-dt-005.doc...

  • Seite 13: Schraubensicherung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden! (außer Stoppmuttern) (z.B. Torxhülsen mit mind.5 Tropfen) 4643_3B-01-dt-005.doc - 13 -...
  • Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 14 - 4643_3B-01-dt-005.doc...
  • Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 4643_3B-01-dt-005.doc - 15 -...
  • Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 16 - 4643_3B-01-dt-005.doc...
  • Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 4643_3B-01-dt-005.doc - 17 -...
  • Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 18 - 4643_3B-01-dt-005.doc...
  • Seite 19 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 4643_3B-01-dt-005.doc - 19 -...
  • Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 20 - 4643_3B-01-dt-005.doc...
  • Seite 21 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 4643_3B-01-dt-005.doc - 21 -...
  • Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 22 - 4643_3B-01-dt-005.doc...
  • Seite 23 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Erklärungen der Abkürzungen und Zeichen: Abbindezeit mindestens 4-5 Tage Ankerketten werden mit Erdnägel im Boden befestigt. a.Einb. Kette im Fundament einbetoniert Beton C20/25 (B25) (für Fundamente) Betonbedarf: 4,43 m demontieren Ketten sind bei Montage eventuell einkürzen.

  • Seite 24: Überprüfungen Nach Der Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen.

  • Seite 25: B Wartungsanleitung Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B Zum Einbetonieren

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik B Wartungsanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Einbetonieren 4643_3B-01-dt-005.doc - 25 -...
  • Seite 26 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Revisionshistorie Revision 0 – 2006-03-23 Erste freigegebene Version Wartungsanleitung FH, SP Revision 5 – 2010-05-03 Tabelle Alle Rechte vorbehalten © Copyright 2005 Huck Seiltechnik GmbH 26 -...

  • Seite 27: Einleitung Wartung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß...

  • Seite 28: Allgemeine Hinweise Zu Den Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...

  • Seite 29: Absperrung Der Spielanlagen

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik 7.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme...

  • Seite 30: Wartungsplan

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.

  • Seite 31: Regelmäßige Wartungsarbeiten (Bild)

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Regelmäßige Wartungsarbeiten (Bild) 4643_3B-01-dt-005.doc - 31 -...

  • Seite 32: Monatlich Durchzuführende Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Monatlich durchzuführende Wartungsarbeiten • 8.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). • 8.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen.

  • Seite 33: Jährliche Hauptinspektion

    Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge- fundener Mängel, protokolliert werden.

  • Seite 35: 13 Wartungsprotokoll

    HUCK Seiltechnik GmbH • Dil l erberg 3 • 35614 Asslar-Berghausen seil t echnik@huck.net • www.huck.net Seiltechnik 13 Wartungsprotokoll Gerätename: Cheops-Pyramide „Maxi“ ___________ / Art.-Nr. 4643-3B _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Mängel...

  • Seite 37: Übergabebeleg

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Seiltechnik Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
