HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen

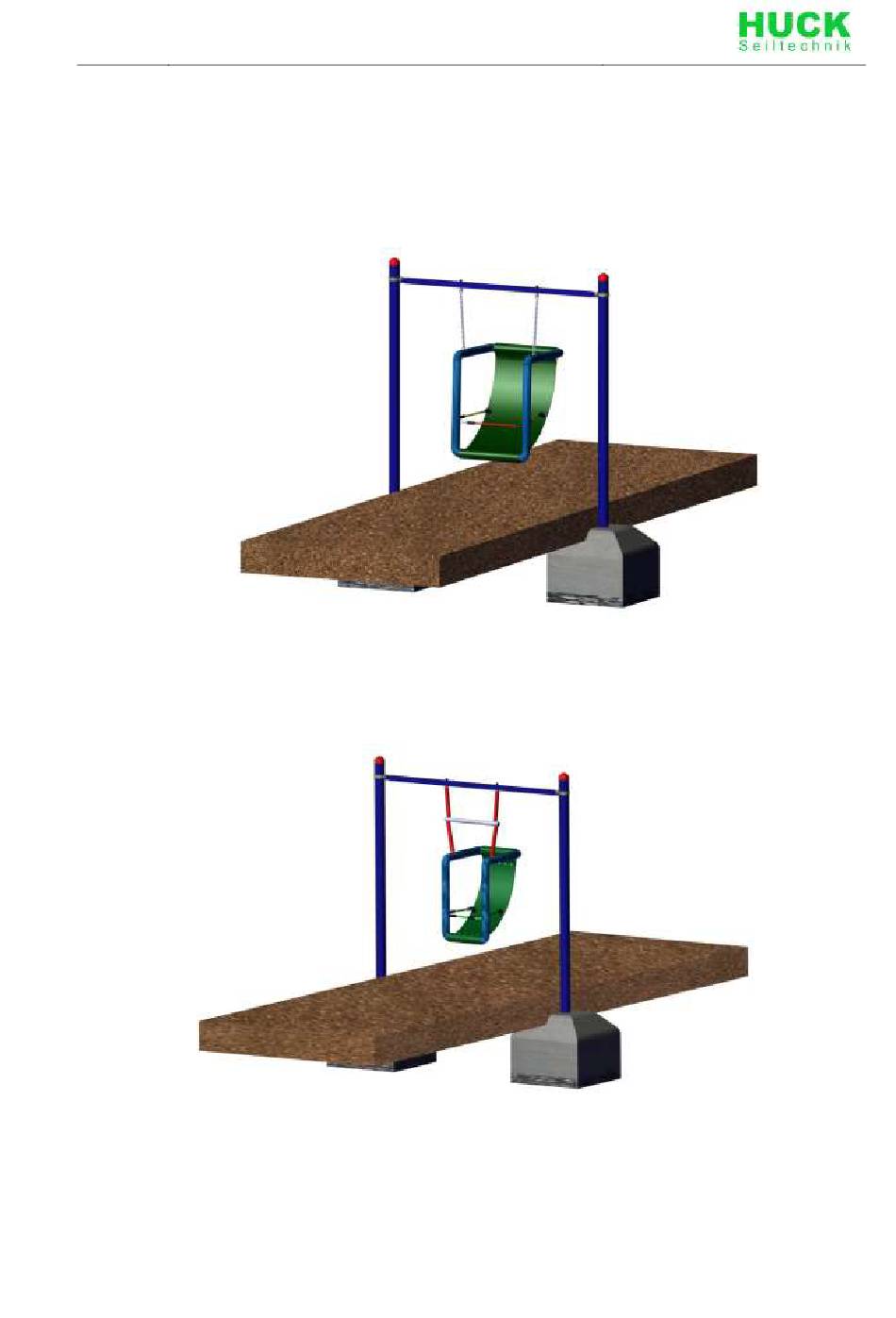

Easy - Swing MAXI, Art.-Nr. 4591-50-1
Easy – Swing MIDI, Art.-Nr. 4591-50-2
Betreiber:
Standort:
\\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-
1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc
seiltechnik@huck.net • www.huck.net
A
Montageanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik MAXI
Inhaltszusammenfassung für HUCK Seiltechnik MAXI
-
Seite 1: A Montageanleitung Easy - Swing Maxi, Art.-Nr. 4591-50- 1 Easy - Swing Midi, Art.- Nr 4591-50-2
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montageanleitung Easy - Swing MAXI, Art.-Nr. 4591-50-1 Easy – Swing MIDI, Art.-Nr. 4591-50-2 Betreiber: Standort: \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc... - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2007- 06-11 SP Erste freigegebene Version Montageanleitung Revision 6– 2017-02-06 neue Zeichnungen FH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang, Stückliste mit Teilenummern ............... 8 Aufstellanweisung ...................... 12 Überprüfungen nach der Installation ................. 18 Wartungsanleitung Easy - Swing MAXI, Art. 4591-50- 1 Easy – Swing MIDI, Art.- Nr 4591-50-2 ........................ 19 Einleitung Wartung ..................... 21 Allgemeine Hinweise zu den Wartungsarbeiten ............22 Wartungsplan ...................... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Voll- ständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzu- haltenden Abmessungen/Dimensionen und sind keine ver- bindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.
-
Seite 6: Bodenmaterial Beschreibung Mindestschicht-Maximale In Mm
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt Easy-Swing „Maxi“, Art. 4591-50-1 und Easy-Swing „Midi“ 4591-50-2 Geräteraum: 3,00 m x 0,80 m Mindestraum: 2,10 m x 6,95 m (bei Gussboden: 2,10 m x 5,92 m) Gerätehöhe: 2,20 m... - Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 D-35614 Aßlar/Berghausen Tel. +49(0)6443/8311-0 Fax.+49(0)6443/8311-79 Hiermit bestätigen wir Ihnen, dass dieses Spielgerät nach der neuen Spielgeräte-Norm EN 1176 geprüft und zertifiziert wurde.
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung VARIO-Element, Art.-Nr. 4591-50-1/2 Stahlpfosten Ø 102 mm - 3,00 m... -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 102 mm - 3,00 m lang für Ø 102 mm für Ø 102 mm (VO) 2090 x 50 x 50 mm Traverse für Ø... - Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Art.-Nr. 4591-50-1 Art.-Nr. 4591-50-2 blaue Farbe ~ ½ Liter 5,5 x 25 mm Loctite (Schraubensicherung) 3 ml \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
-
Seite 11: Erklärungen Der Abkürzungen Und Zeichen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärungen der Abkürzungen und Zeichen: Abbindezeit für Beton C25/30 mind. 7-8 Tage Achsmass (Mitte-Mitte) Pfosten Lichtes Pfostenmaß Beton C25/30 ( für Fundament ) Draufsicht / Grundriss Fallschutz R100 Fundamentoberkantenradius mindestens 10 cm Gehw. -
Seite 12: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc... -
Seite 13: Schraubensicherung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc... - Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50- 1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
-
Seite 18: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, das der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen. -
Seite 19: B Wartungsanleitung Easy - Swing Maxi, Art. 4591-50- 1 Easy - Swing Midi, Art.- Nr 4591-50-2
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net B Wartungsanleitung Easy - Swing MAXI, Art. 4591-50-1 Easy – Swing MIDI, Art.- Nr. 4591-50-2 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc... - Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2007- 06-11 Erste freigegebene Version Montageanleitung Revision 6 – 2017-02-06 neue Zeichnungen FH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc...
-
Seite 21: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, dass die regelmäßigen Kontrollen im Bedarfsfall-... -
Seite 22: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage verstärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... - Seite 23 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.
-
Seite 24: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den angege- benen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 25: Regelmäßige Wartungsarbeiten (Bilder)
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Regelmäßige Wartungsarbeiten (Bilder) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-1+2\Easy_Swing_Maxi_Midi_4591_50_1_2_ST_B_L_1_GER.doc... -
Seite 26: Regelmäßige Wartungsarbeiten (Text)
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Regelmäßige Wartungsarbeiten (Text) Es wird empfohlen, die Kontroll- und Wartungsarbeiten in den angegebenen Zeit- räumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funk- tionsverlust darstellt. -
Seite 27: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden. -
Seite 29: Wartungsprotokoll
Huck Seiltechnik GmbH • 35614 Aßlar/Berghausen • Germany seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: Easy-Swing-MAXI Art.-Nr.4591-50-1 / Easy-Swing-MIDI Art.- Nr. 4591-50-2 ________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger... -
Seite 31: Übergabebeleg
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
