HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen

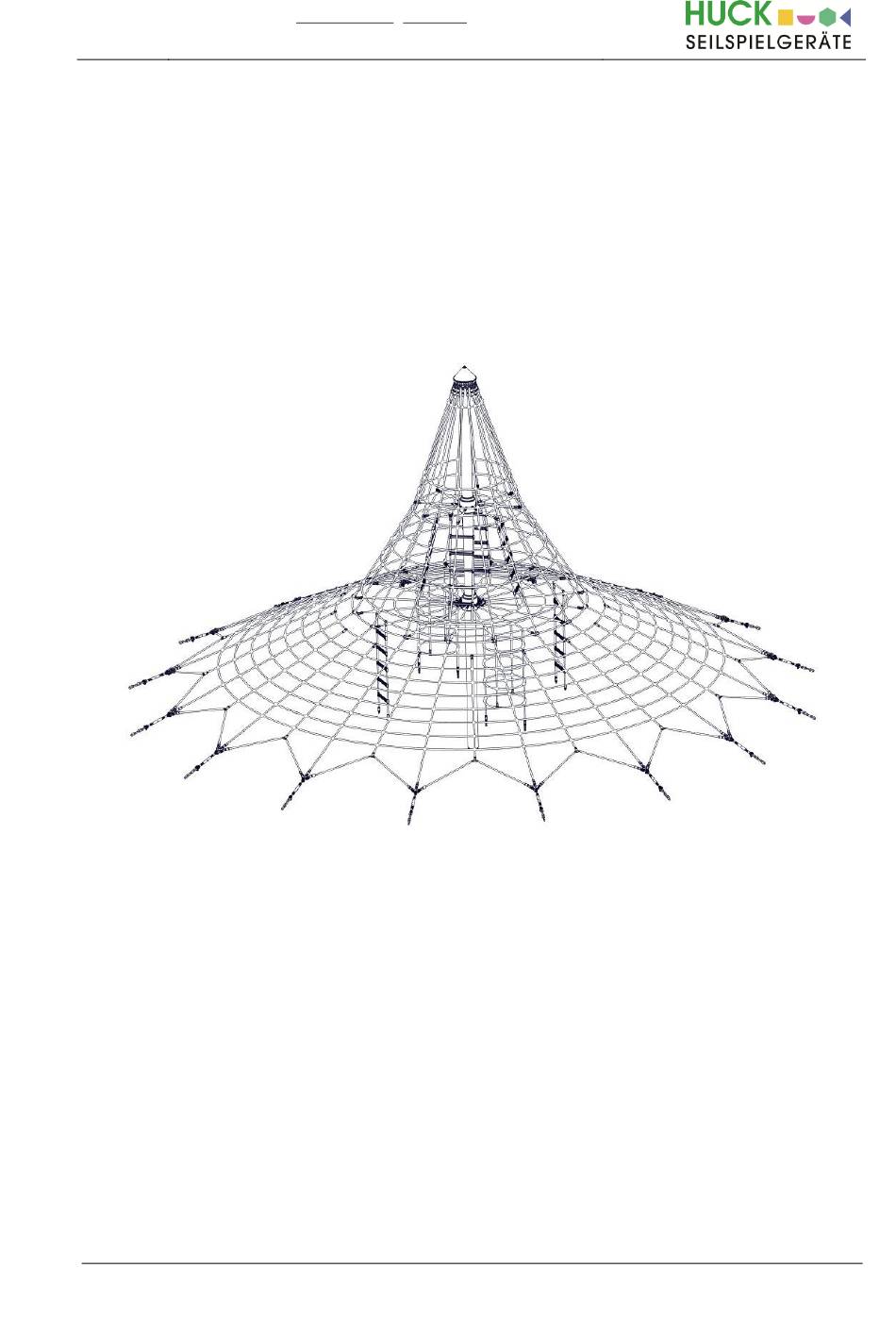

Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den
Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden!
Betreiber:
Standort:
Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER
seiltechnik@huck.net • www.huck.net
A Montageanleitung
zum Einbetonieren
______________________________________________
______________________________________________
- 1 -
Werbung
Verwandte Anleitungen für HUCK Seiltechnik Cheops-Pyramide Maxi
Inhaltszusammenfassung für HUCK Seiltechnik Cheops-Pyramide Maxi
- Seite 1 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Montageanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Einbetonieren Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden! Betreiber: ______________________________________________ Standort:...
- Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revision 0 – 2006-03-23 Erste freigegebene Version Montageanleitung Revision 14– 2023-02-27 Netzwerk ausrichten , über den Fundamenten FH Alle Rechte vorbehalten © Copyright 2006 Huck Seiltechnik GmbH Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER...
- Seite 3 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B ........ 1 Einleitung Installation ....................4 Datenblatt: Cheops-Pyramide „Maxi“ Art.-Nr.4643-3B ..........6 Lieferumfang, Stückliste mit Teilenummern ............... 8 Aufstellanweisung ...................... 13 Überprüfungen nach der Installation ................. 24 Wartungsanleitung Cheops-Pyramide „Maxi“...
- Seite 4 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Vollständigkeit zu prüfen!
- Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhalten- den Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.
- Seite 6 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 2 Datenblatt: Cheops-Pyramide „Maxi“ Art.-Nr.4643-3B 1. Geräteraum: Ø 11,00 m Montageraum: Ø 13,00 m Sicherheitsbereich: Ø 11,20 m (empfohlener Sicherheitsbereich: Ø 13 m Huck) Gerätehöhe: 5,70 m Fallhöhe: 1,75 m Fallschutzfläche: 98,5 m²...
- Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Benötigte Hilfsmittel: evtl. kleiner Bagger, Rüttler (Frosch) Standardwerk- zeuge (z.B. Nivelliergerät bzw. Wasserwaage, diverse Maul.- Inbusschlüssel, Schraubendreher, usw). Betonoberkanten gerundet! Fundamentmaße gelten für normale Bodenklassen 4-5 (gewachsener Boden).
- Seite 8 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle : Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast verz. Ø 159 mm - 6,30 m lg.
- Seite 9 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 159 mm - 6,30 m lg (VO) Ø 360 mm x 12 mm 100 4...
- Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Pos. Stück- Symbol zahl 103 16 für M16 VA 104 1 M16 x 165 mm VA 105 1 M16, VA 106 1 Ø 375 mm, 140 mm hoch 107 1 Innen-Ø...
- Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Pos. Stück- Symbol zahl 111 16 10er Kette - ca. 1,70 m lang 112 16 6er Schäkel geschweift, verzinkt 113 16 Zelthering, 300 mm lang 114 8 Kettenadapter M12...
- Seite 12 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärungen der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Ankerketten werden mit Erdnägel im Boden befestigt. a.Einb. Kette im Fundament einbetoniert Beton C25/30 (für Fundamente)
- Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 13 -...
- Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 14 - Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung! Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden! (außer Stoppmuttern) (z.B. Torxhülsen mit mind.5 Tropfen) Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 15 -...
- Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 16 - Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 17 -...
- Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 18 - Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER...
- Seite 19 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 19 -...
- Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 20 - Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER...
- Seite 21 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 21 -...
- Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 22 - Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER...
- Seite 23 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 23 -...
- Seite 24 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen.
- Seite 25 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net B Wartungsanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Einbetonieren Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 25 -...
- Seite 26 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2006-03-23 Erste freigegebene Version Wartungsanleitung Revision 14 – 2023-02-27 Netzwerk ausrichten, über den Fundamenten FH Alle Rechte vorbehalten © Copyright 2005 Huck Seiltechnik GmbH...
- Seite 27 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird.
- Seite 28 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...
- Seite 29 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 7.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.
- Seite 30 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.
- Seite 31 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Regelmäßige Wartungsarbeiten Cheops_Pyramide_Maxi_4643_3B_ST_B_L_14_GER - 31 -...
- Seite 32 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf.
- Seite 33 Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge- fundener Mängel, protokolliert werden.
- Seite 35 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: Cheops-Pyramide „Maxi“ ___________ / Art.-Nr. 4643-3B _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger...
- Seite 37 Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49(0)6443/ 83 11-79 zurückzusenden! Art.-Nr.: 4643-3B Cheops-Pyramide „Maxi“...
