HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen

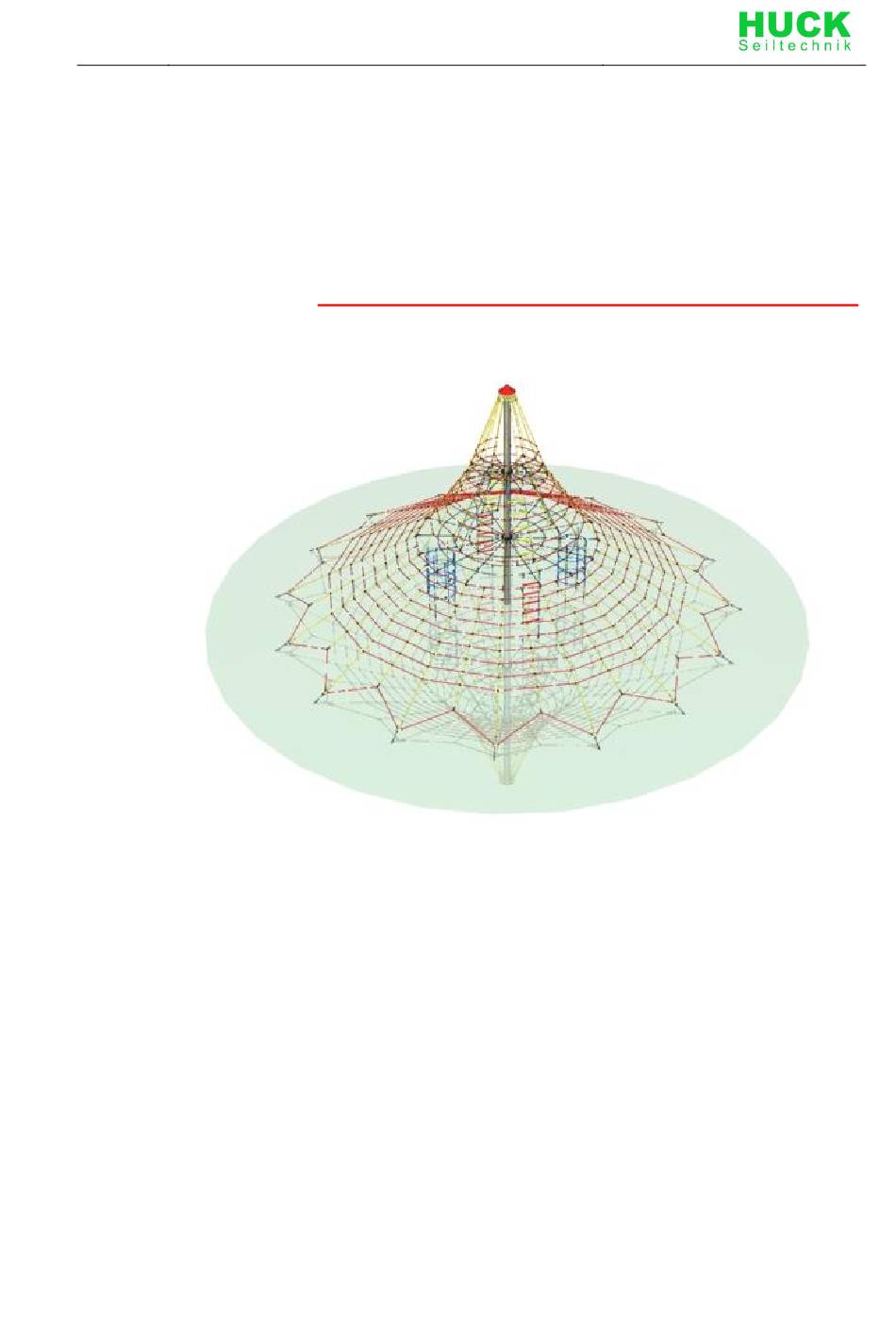

Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B
Attention! Only use the assembly instructions included in the scope of delivery
for the assembly, installation and maintenance of the respective equipment!
Betreiber:
Standort:
\\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc
seiltechnik@huck.net
www.huck.net
•
A Montageanleitung
zum Eingraben
______________________________________________
______________________________________________
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik Maxi
Inhaltszusammenfassung für HUCK Seiltechnik Maxi
-
Seite 1: A Montageanleitung Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B Zum Eingraben
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • A Montageanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Eingraben Attention! Only use the assembly instructions included in the scope of delivery for the assembly, installation and maintenance of the respective equipment! - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Revision 0 – 2006-12-11 Erste freigegebene Version Montageanleitung Revision 7 – 2020-09-29 Hinweis hinzugefügt Seite 1 PR Alle Rechte vorbehalten © Copyright 2006 Huck Seiltechnik GmbH \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Inhaltsverzeichnis Montageanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Eingraben ..1 Einleitung Installation ....................4 Datenblatt: Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B ..........5 Lieferumfang, Stückliste mit Teilenummern ............... 7 Aufstellanweisung ...................... 12 Überprüfungen nach der Installation ................. -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Vollständigkeit zu prüfen! -
Seite 5: Datenblatt: Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Datenblatt: Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B 1. Platzbedarf Ø 11,00 m bzw. Ø 13,00 m inkl. Sicherheitsbereich Fallhöhe: 1,75 m Achtung ! Bei der Version zum Eingraben beträgt der erforderliche Fundamentkreis für den Einbau des Spielgerätes Ø... - Seite 6 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 8. Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa.Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 D-35614 Aßlar/Berghausen Tel. 06443/83 11 - 0 Fax.06443/83 11 - 79...
-
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle -1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast verz. Ø 159 mm; 6,30 m lg. - Seite 8 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung 119 16 Ringmutter, verz. M 16 (für Ankerplatte) Pinsel Kundenwunsch Dose Farbe Kundenwunsch \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
-
Seite 9: Tabelle -2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • in Symbolen Tabelle -2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 159 mm, 6,30 m lang Netzteil Ø 360 mm x 12 mm Ø 1250 mm \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc... - Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Pos. Stück- Symbol zahl 500 x 500 mm 100 4 M12 x 30 verzinkt 101 4 für M12 verzinkt 102 16 M16 x 30 verzinkt 102a 16 M16 x 30 verzinkt (für Ankerplatte)
- Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Pos. Stück- Symbol zahl 108 1 M16 VA 109 1 für M16 110 16 M16 feuerverzinkt 111 16 10er Kette ca. 2,40 m lang 112 16 10er geschweifter Schäkel...
-
Seite 12: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Aufstellanweisung 12 - \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc... - Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 13 -...
- Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 14 - \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
-
Seite 15: Schraubensicherung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 15 -... - Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 16 - \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 17 -...
- Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 18 - \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
- Seite 19 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 19 -...
- Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 20 - \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
- Seite 21 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 21 -...
- Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 22 - \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc...
- Seite 23 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 23 -...
- Seite 24 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Version: Cheops-Pyramide „Maxi“ (zum eingraben) Ankerketten werden mit Erdnägel im Boden befestigt. Abspannketten (sind bei Montage anzupassen d.h. nachdem alle 16 Ketten auf Spannung gebracht wurden, sind die übrigen Ketten- glieder mit Bolzenschneider oder Flex abzuschneiden !) Aushub mit Erdreich schichtweise d.h.
- Seite 25 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • W.H. 1 !! Nach der Montage des 2-geteilten Klemmschutzringes Pos. ist bauseits (d.h. vom Kunden) oben an der Markie- rungslinie sowie im Bereich zwischen Klemmschutzring und Mittelmastanker (siehe Pfeile) sorgfältig mit Silicon zu verschließen !
-
Seite 26: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen. -
Seite 27: B Wartungsanleitung Cheops-Pyramide „Maxi" Art.-Nr. 4643-3B
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Wartungsanleitung Cheops-Pyramide „Maxi“ Art.-Nr. 4643-3B zum Eingraben \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 27 -... - Seite 28 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Revisionshistorie Revision 0 – 2006-12-11 Erste freigegebene Version Wartungsanleitung Revision 6 – 2011-08-08 ek in Zeichnung hinzu AG Alle Rechte vorbehalten © Copyright 2005 Huck Seiltechnik GmbH 28 -...
-
Seite 29: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, dass die regelmäßigen Kontrollen im Bedarfsfall-... -
Seite 30: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage verstärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 31: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • 7.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 32: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den angegebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 33: Regelmäßige Wartungsarbeiten (Bild)
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Regelmäßige Wartungsarbeiten (Bild) \\CAD1\Standard\4643-3B\Montageanleitung\Cheops_Pyramide_Maxi_4643_3B_ST_E_L_07_GER.doc - 33 -... -
Seite 34: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net • Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß... -
Seite 35: Jährliche Hauptinspektion
Anlageteilen ist die gesamte Anlage auf ihre Sicherheit zu überprüfen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge- fundener Mängel, protokolliert werden. -
Seite 36: Wartungsprotokoll
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: Cheops-Pyramide „Maxi“ ___________ / Art.-Nr. 4643-3B _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger... -
Seite 37: Übergabebeleg
Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax (06443) 83 11-79 zurückzusenden! Art.-Nr.: 4643-3B Cheops-Pyramide „Maxi“...
