HUCK Seiltechnik 2112406 Montageanleitung
Inhaltsverzeichnis
Quicklinks
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen
seiltechnik@huck.net - www.huck.net
A

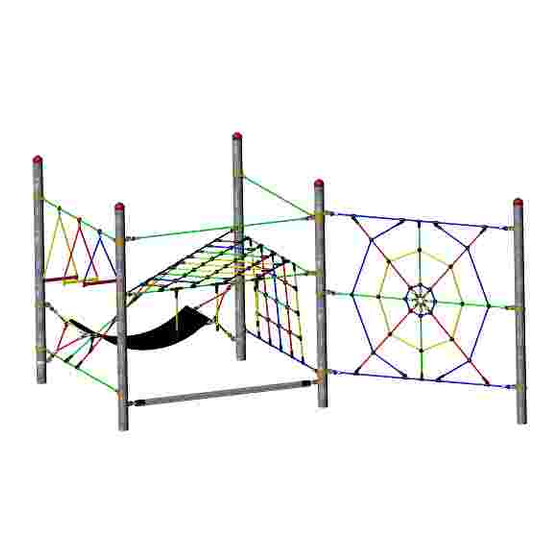

Montageanleitung VARIO-System
System 1 + Element 8
Art. 2112406
Betreiber: _____________________________________________________
Standort: ______________________________________________________
Achtung!
Bei diesem Gerät beträgt der Pfosten-Abstand 2,25 m (Achsmaß).
Bei einer eventuellen Erweiterung mit anderweitigen Seil-Parcours-
Elementen (z.B. "Haiger", "Dillenburg", "Fun Parcours, etc.)
ist der unterschiedliche Pfostenabstand zu beachten!
\\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc
1
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik 2112406
Inhaltszusammenfassung für HUCK Seiltechnik 2112406
-
Seite 1: A Montageanleitung Vario-System System 1 + Element 8 Art. 4591-30 + Art. 4591-30-8
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Montageanleitung VARIO-System System 1 + Element 8 Art. 2112406 Betreiber: _____________________________________________________ Standort: ______________________________________________________ Achtung! Bei diesem Gerät beträgt der Pfosten-Abstand 2,25 m (Achsmaß). Bei einer eventuellen Erweiterung mit anderweitigen Seil-Parcours- Elementen (z.B. - Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 1 – 2006- 11-28 Erste freigegebene Version Montageanleitung Revision 10 – 2016-10-07 Schellenmaße lt..JS Alle Rechte vorbehalten© Copyright 2006 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Inhaltsverzeichnis Montageanleitung VARIO-System System 1 + Element 8 Art. 4591-30 + Art. 4591-30-8 ..1 Einleitung Installation ........................4 Datenblatt VARIO-System 1 + Element 8; Art. 4591-30 + Art. 4591-30-8 ........5 Lieferumfang, Stückliste mit Teilenummern ................ -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen! -
Seite 5: Datenblatt Vario-System 1 + Element 8; Art. 4591-30 + Art. 4591-30-8
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt VARIO-System 1 + Element 8; Art. 4591-30 + Art. 4591-30-8 Platzbedarf inkl Sicherheitsbereich: 7,30 m x 7,30 m Fallhöhe: max. 2,10 m. Die Abbildungen (Einzelzeichnungen) sind nicht maßstabsgetreu!! - Seite 6 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Fallschutzfläche: mind. 36,6 m Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 1 - 2 Stunden. 2 Personen. Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa.
- Seite 7 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessun- gen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Ge- räte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behal- ten wir uns vor.
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlpfosten Ø 102 mm - 3 ,00 m lang Rote für Ø... -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 102 mm - 3,00 m lang für Ø 102 mm M10 x 35 mm lg. - Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Art.-Nr. 4591-30-8 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc...
-
Seite 11: Aufstellanweisung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc... - Seite 12 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc...
- Seite 13 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc...
- Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc...
- Seite 15 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Erklärungen der Abkürzungen und Zeichen: Abbindezeit für Beton C25/30 mind. 7-8 Tage Beton C25/30 für Fundament Fallschutz Fundamentradius mindestens 10 cm Sickerschicht 10 cm Achsmaß lichtes Pfostenmaß O.K. Spielebene P.1 - 5...
-
Seite 16: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Auf die Kennzeichnung der Pfosten (Füllhöhe der Betonoberkante) beim Einbetonieren achten. -
Seite 17: B Wartungsanleitung Vario-System System 1 + Element 8 Art.-Nr. 4591-30 + Art. 4591-30-8
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung VARIO-System System 1 + Element 8 Art.-Nr. 4591-30 + Art. 4591-30-8 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc... - Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 1 – 2006-11-28 Erste freigegebene Version Wartungsanleitung Revision 10 – 2016-10-07 Schellenmaße lt. JS Alle Rechte vorbehalten © Copyright 2006 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc...
-
Seite 19: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Vorausset- zung ist allerdings, daß... -
Seite 20: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 21: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 22: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. -
Seite 23: Regelmäßige Wartungsarbeiten (Bild)
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten (Bild) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-30\Vario_System_4591_30_8_ST_B_L_1_GER.doc... -
Seite 24: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 25: Jährliche Hauptinspektionen
. Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 27: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: VARIO - System 1 + Element 8 / Art.-Nr. 4591-30 + 4591-30-8 ___________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- gesperrt Mängel... -
Seite 29: Übergabebeleg
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seil-...
