HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net
-
www.huck.net

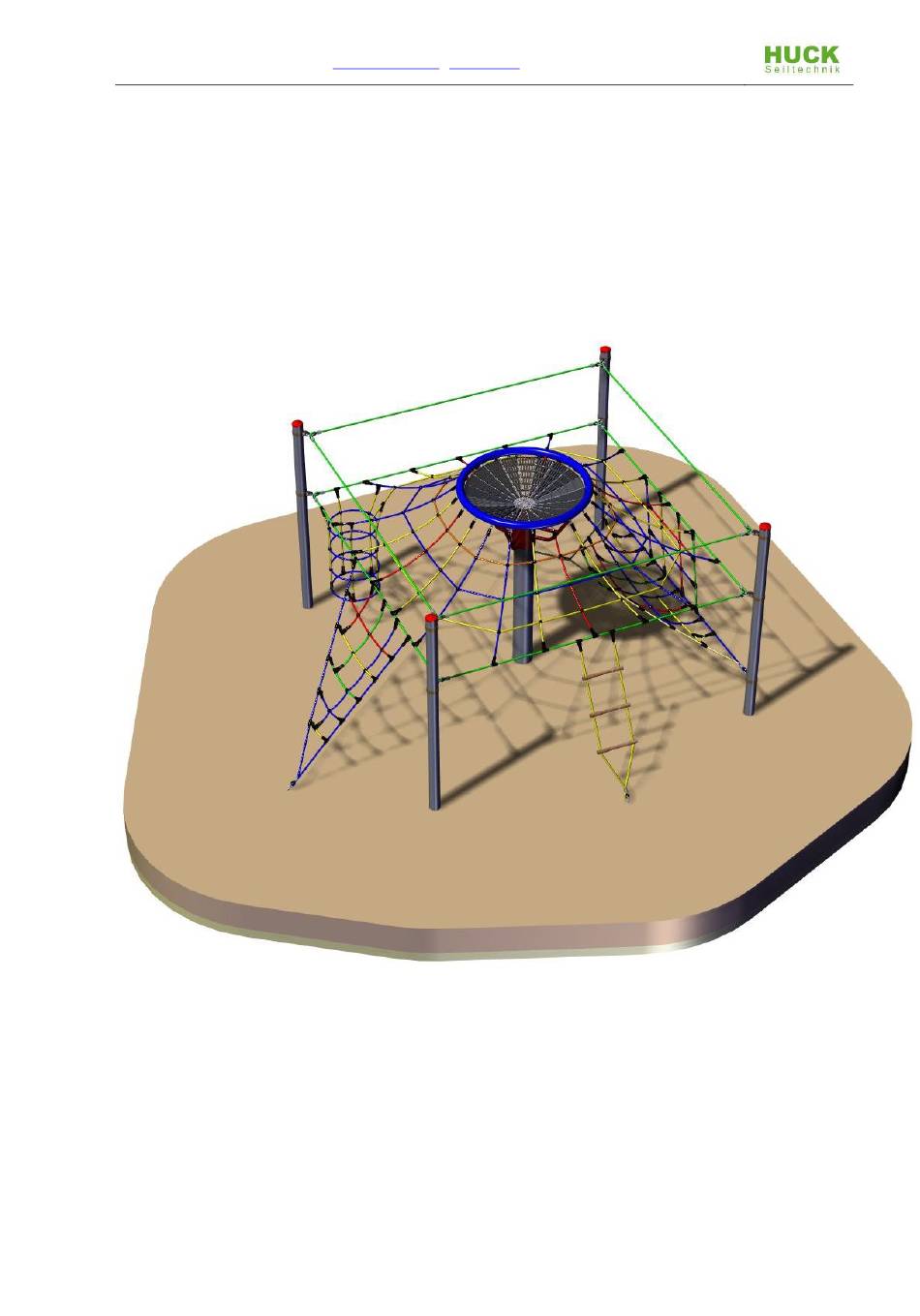

A Montageanleitung
Adlerhorst Ehringshausen Art. Nr. 4634-70
mit Stahlpfosten
Betreiber: _________________________________________________________
Standort: _________________________________________________________
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik 4634-70
Inhaltszusammenfassung für HUCK Seiltechnik 4634-70
-
Seite 1: A Montageanleitung Adlerhorst Ehringshausen Art. Nr. 4634-70 Mit Stahlpfosten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net A Montageanleitung Adlerhorst Ehringshausen Art. Nr. 4634-70 mit Stahlpfosten Betreiber: _________________________________________________________ Standort: _________________________________________________________... - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Revisionshistorie Revision 0 – -2016-04-27 Erste freigegebene Version JS Montageanleitung Revision 0 Alle Rechte vorbehalten © Copyright 2014 Huck Seiltechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
Bitte beachten Sie die Erklärungen und Abkürzungen und Hinweise. Bei Rückfragen kontaktieren Sie bitte den Hersteller. Inhaltsverzeichnis Montageanleitung Adlerhorst Ehringshausen Art. Nr. 4634-70 mit Stahlpfosten ..1 Einleitung Installation ....................4 Datenblatt: Adlerhorst Ehringshausen Art.-Nr. 4634-70 mit Stahlpfosten ....5 Lieferumfang, Stückliste mit Teilenummern ............... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind nur durch sachkundi- ge Personen gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß... -
Seite 5: Datenblatt: Adlerhorst Ehringshausen Art.-Nr. 4634-70 Mit Stahlpfosten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Datenblatt: Adlerhorst Ehringshausen Art.-Nr. 4634-70 mit Stahlpfosten Geräteraum: 4,50 m x 4,00 m Mindestraum: 7,45 m x 7,00 m Gerätehöhe: 2,20 m Fallhöhe: max.1,40 m Untergrundbeschaffenheit: Bodenmaterial Beschreibung Mindeschicht-... - Seite 6 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessun- gen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.
-
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Lieferumfang, Stückliste mit Teilenummern 3.1. in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stü Element / Pos. Größe O.K. Fehlt Beschreibung zahl 1.1+1.2 Korb mit vormontierten Netzen- 3050 x 3050 x ca. -
Seite 8: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net in Symbolen 3.2. Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern für ein einzelnes und separates Spielgerät Stüc Pos. Symbol zahl 1.1+ Korb+Netze Art.Nr- 4634-70-R 1.2+ 1.3+ 3050 x 3050 x ca.680mm 1.4+... - Seite 9 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern für ein einzelnes und separates Spielgerät Stüc Pos. Symbol zahl Selbstschneidende Schrauben Schrauben für Pfostenkappen 5,5 x 25 mm Pfostenschelle Schelle für Pfosten Ø102 mm inkl.
-
Seite 10: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Aufstellanweisung... - Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net...
- Seite 12 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Fundamentplan...
- Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Detail-Fundament...
-
Seite 14: Einhängehöhen Der Netze
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Einhängehöhen der Netze... -
Seite 15: Detaillierte Befestigung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Detaillierte Befestigung... -
Seite 16: Netzmaße Über Spielebene
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Netzmaße über Spielebene... -
Seite 17: Korbfixierung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Korbfixierung... - Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Erklärungen der Abkürzungen und Zeichen: Version: Adlerhorst Ehringshausen Art. Nr. 4634-70 mit Stahlpfosten Außenfundamente (1 , 2 , 3 , 4) Fa.L Fundament für Leiter Fa.N Fundament für Aufstiegsnetz...
-
Seite 19: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Einbautiefe Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw. -
Seite 21: B Wartungsanleitung Adlerhorst Ehringshausen Art. Nr. 4634-70 Mit Stahlpfosten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Wartungsanleitung Adlerhorst Ehringshausen Art. Nr. 4634-70 mit Stahlpfosten... - Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Revisionshistorie Revision 0 – -2016-03-23 Erste freigegebene Version JS Wartungsanleitung Revision 0 Alle Rechte vorbehalten © Copyright 2014 Huck Seiltechnik GmbH...
-
Seite 23: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß... -
Seite 24: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 25: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net 7.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 26: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 27: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Regelmäßige Wartungsarbeiten... -
Seite 28: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Regelmäßige Wartungsarbeiten Monatlich durchzuführende Wartungsarbeiten 11.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 11.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. -
Seite 29: 13 1/2 Jährlich Durchzuführende Wartungsarbeiten
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge fundener Mängel, protokolliert werden. -
Seite 31: Wartungsprotokoll
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Wartungsprotokoll Gerätename: Adlerhorst Ehringshausen ___________ / Art.-Nr. 4634-70 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger Ordnung... -
Seite 33: Übergabebeleg
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49 6443 8311-79 zurückzusenden!
