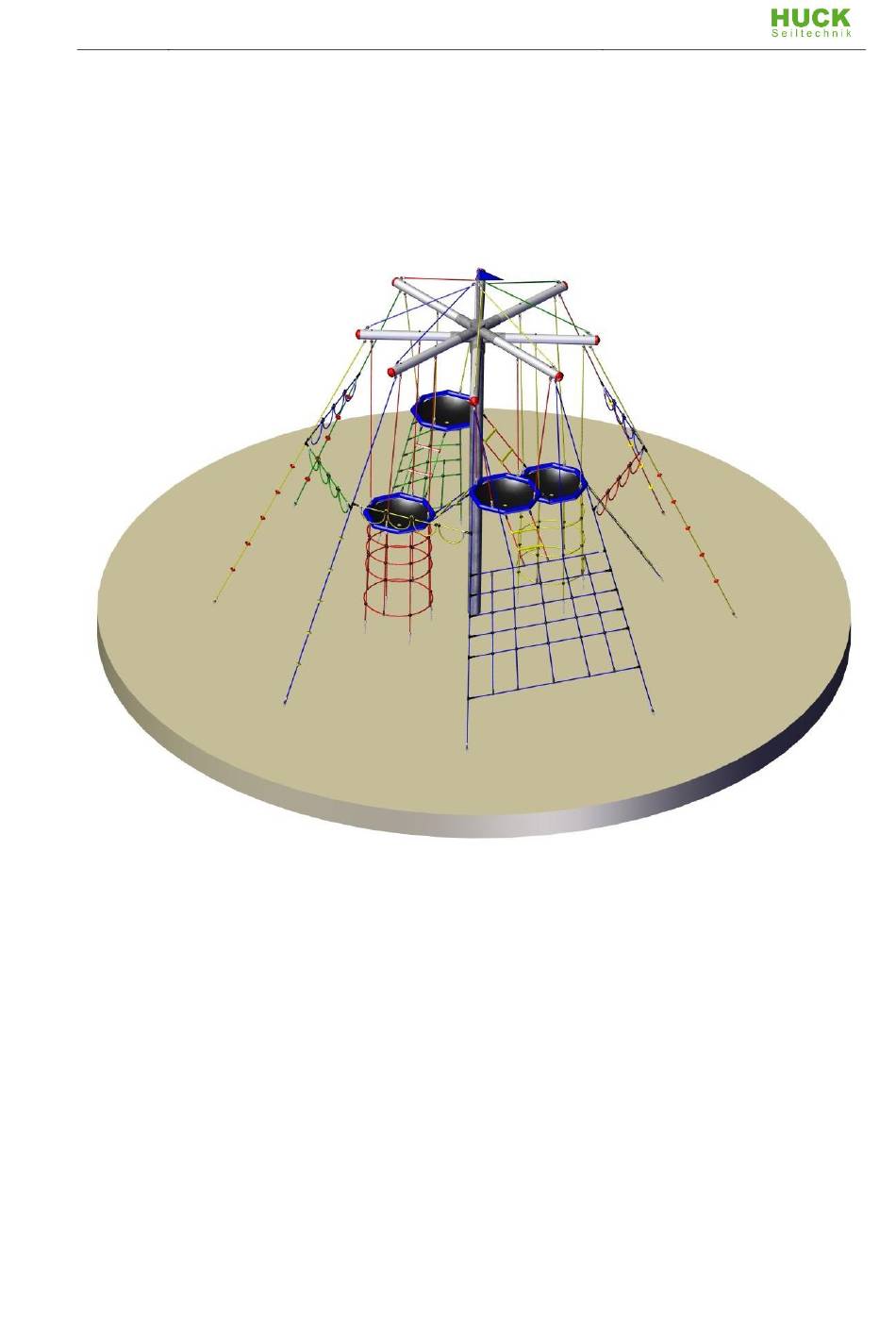

Seite 1: A Montageanleitung Vogelnestbaum Art.-Nr. 4652S Mit Stahltragarmen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net A Montageanleitung Vogelnestbaum Art.-Nr. 4652S mit Stahltragarmen Betreiber: ______________________________________________ Standort: ______________________________________________ - 1 -... - Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2010-09-16 Erste freigegebene Version Montageanleitung Konst Revision 12 -2019-09-13 Einschraubanker statt Fundamenteisen PM Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH - 2 -...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Inhaltsverzeichnis Montageanleitung Vogelnestbaum Art.-Nr. 4652S mit Stahltragarmen ..................1 Einleitung Installation ................. 4 Datenblatt: Vogelnestbaum Art.-Nr.4652S ..........6 Lieferumfang, Stückliste mit Teilenummern ..........8 Abkürzungen ..................... 12 Aufstellanweisung ..................14 Überprüfungen nach der Installation ............ -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Voll- ständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen und für den Käufer zumutbar sind, behalten wir uns vor.
-
Seite 6: Datenblatt: Vogelnestbaum Art.-Nr.4652S
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: Vogelnestbaum Art.-Nr.4652S 1. Geräteraum: Ø 8420 mm Mindestraum: Ø 11000 mm Fallhöhe: 2800 mm 2. Untergrundbeschaffenheit Bodenmaterial Beschreibung Mindestschicht- Maximale in mm dicke in mm Fallhöhe mm Rasen/Oberboden <= 1000*... - Seite 7 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Betonoberkanten gerundet! Fundamentmaße gelten für normale Bodenklassen 4-5 (gewachsener Boden). Bodenklasse 4: Leichte bis mittlere Plastizität, ineinandergebunden, mit geringem Steinanteil (Anteil < 30 % über einem Durchmesser von 63 mm Korngröße)
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern 3.1.1 in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Ø 193,7 mm / Stahlmast 6200 mm lg. -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 3.1.2 in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 193.7 mm / 6200 mm lg. Spielteil (Netze u. Vogelnester) Ø 219,1 mm / 1240 mm lg. - Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 1850 mm lg. (vormontiert an Pos. 03) 365 mm lg. (1x vormontiert) - 10 -...
- Seite 11 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Ø 139 mm 5,5 x 25 mm M10 x 175 mm 3 ml M12 x 25 mm 500 x 500 mm (1x vormontiert) Ø400 / 850 mm lg.
-
Seite 12: Abkürzungen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Abkürzungen Abbindezeit mindestens 7-8 Tage Beton C25/30 (für Fundamente) Betonbedarf: 3,2 m³ Mittelmast rundherum mit Beton befüllen. D.be. (zwischen Leerrohr und Mittelmast) Detailansicht Erdeinschraubanker in das Fundament drehen und nicht drücken /... -
Seite 13: Schraubensicherung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen (z.B. Torxhülse ) müssen mit Loctite gesichert werden! (mindestens 5 Tropfen) (außer Stoppmuttern) - 13 -... -
Seite 14: Aufstellanweisung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung - 14 -... - Seite 15 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 15 -...
- Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 16 -...
- Seite 17 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 17 -...
- Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 18 -...
- Seite 19 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 19 -...
- Seite 20 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 20 -...
- Seite 21 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 21 -...
- Seite 22 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 22 -...
- Seite 23 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 23 -...
- Seite 24 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 24 -...
- Seite 25 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 25 -...
- Seite 26 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net - 26 -...
-
Seite 27: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen. -
Seite 29: B Wartungsanleitung Vogelnestbaum Art.-Nr. 4652S Mit Stahltragarmen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net B Wartungsanleitung Vogelnestbaum Art.-Nr. 4652S mit Stahltragarmen - 29 -... - Seite 30 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2010-09-16 Erste freigegebene Version Wartungsanleitung Revision 12 -2019-09-13 Einschraubanker statt Fundamenteisen PM Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH - 30 -...
-
Seite 31: Einleitung Wartung
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß... -
Seite 32: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage verstärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 33: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicherheitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 8.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 34: Wartungsplan
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 9.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den angegebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 35: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartungsarbeiten - 35 -... -
Seite 36: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Monatlich durchzuführende Wartungsarbeiten 11.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 11.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und freigespielte Fundamente überprüfen. 11.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 37: Jährliche Hauptinspektion
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Jährliche Hauptinspektion Jährlich durchzuführende Wartungsarbeiten 14.1 Die gesamte Anlage sowie die Fundamente und die Oberflächen sind auf ihren allgemein Zustand zu überprüfen. 14.2 Die Anlage ist insbesondere auf Vorliegen von Verrottung und Korrosion zu überprüfen. -
Seite 38: Wartungsprotokoll
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Vogelnestbaum ______________ / Art.-Nr. 4652S ______________________________________ Standort: __________________________________________________________________________________ Kunde oder Betreiber: ________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverständi Bespielb Gesperrt Mängel Mängel Datum Besichtig Ordnung behoben durch Bitte kopieren und 1x jährlich nach der Hauptinspektion an den Hersteller per Telefax (06443) 83 11 79 zurücksenden! -
Seite 39: Übergabebeleg
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungsdokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax (06443) 8311-79 zurückzusenden!
