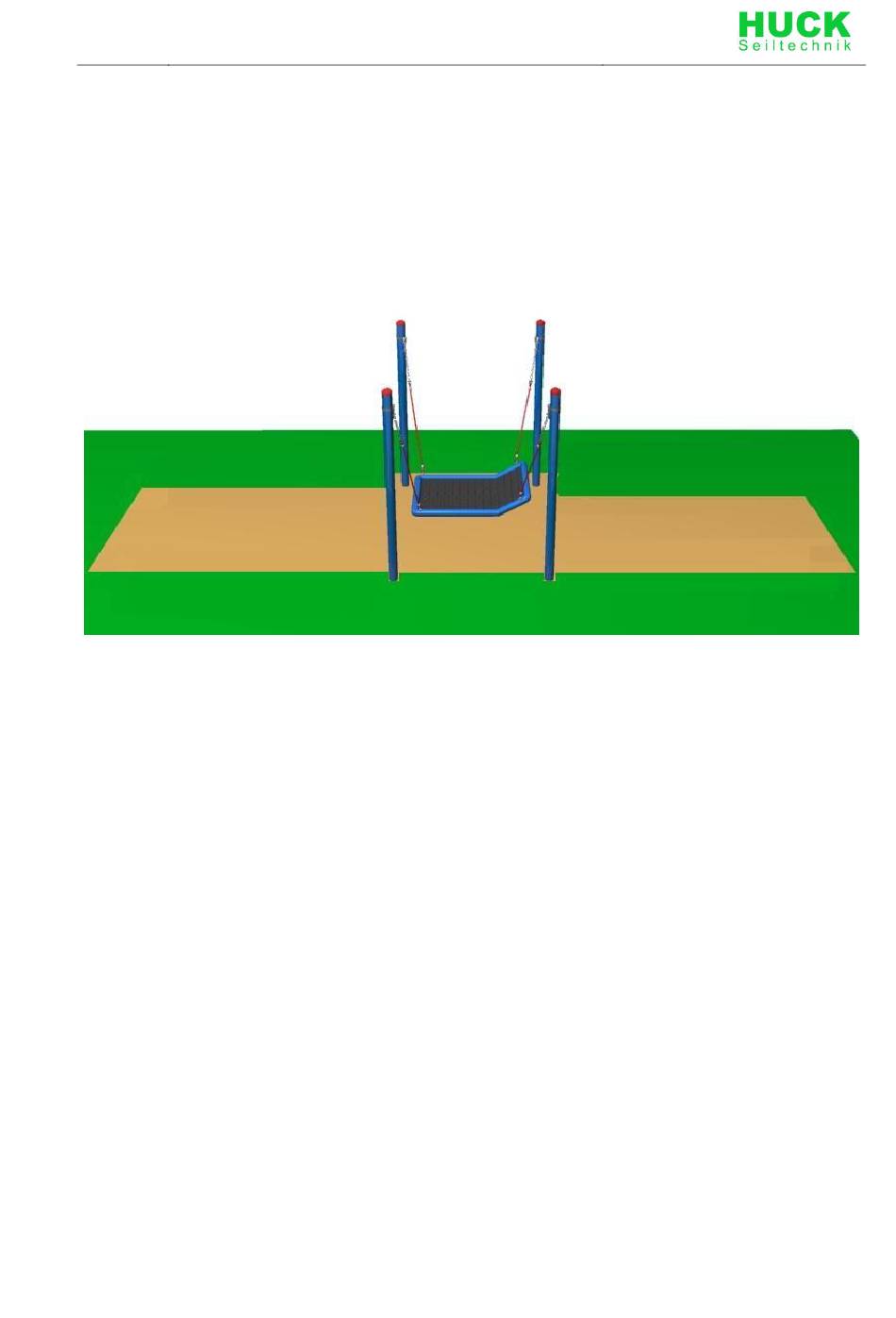

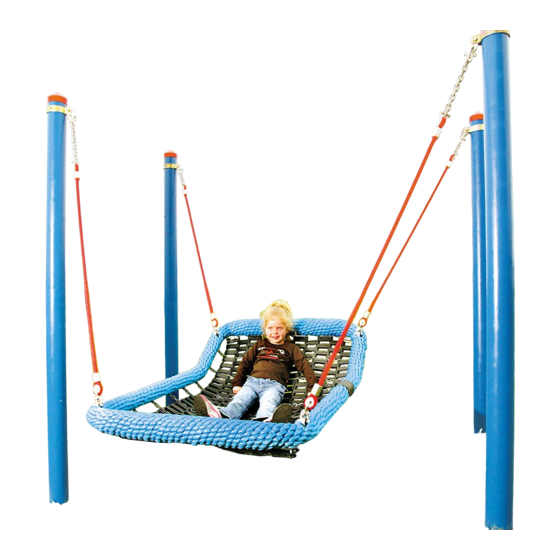

Seite 1: A Montageanleitung Easy - Swing "Schaukelbett", Art.-Nr. 4591-50- 9
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Montageanleitung Easy - Swing “Schaukelbett” Art.-Nr. 4591-50- 9 Betreiber: Standort: \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc... - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2007- 08-21 Erste freigegebene Version Montageanleitung SP Revision 7 – 2012-10-31 FH (Sicherheitsbereich Maße) Alle Rechte vorbehalten © Copyright 2007 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung Easy - Swing “Schaukelbett”, Art.-Nr. 4591-50- 9 ....1 Einleitung Installation ....................4 Datenblatt Easy- Swing „Schaukelbett“, Art. 4591-50-9 ..........6 Aufstellanweisung ...................... 12 Überprüfungen nach der Installation ................. 19 Wartungsanleitung Easy - Swing “Schaukelbett”, Art. -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 1 Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 und 3-2) auf Vollständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzu- haltenden Abmessungen/Dimensionen und sind keine ver- bindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.
-
Seite 6: Datenblatt Easy- Swing „Schaukelbett", Art. 4591-50-9
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt Easy- Swing „Schaukelbett“, Art. 4591-50-9 Geräteraum: 2,40 m x 1,80 m / Mindestraum: 2,25 m x 7,40 m Achtung! Der zur Fundamentierung benötigte Platz (Montageraum) ist größer als der Mindestraum des Gerätes. - Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 45 Minuten . (1 Person) Nicht im Lieferumfang enthalten: Betonplatten ( 4 Stück ) (Betonplatten ~ 250 x 250 x40 mm) und Hilfslatten (Dachlatten) zum Abstützen der Pfosten.
-
Seite 8: Tabelle 3-1: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 1 Lieferumfang, Stückliste mit Teilenummern 1.1 in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlpfosten Ø 102 mm - 3,00 m... -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 1.2 in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Anzahl Pos. Symbol Ø 102 mm - 3,00 m lang für Ø 102 mm für Ø 102 mm für Ø 102 mm... - Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net ( bauseits ) Gehwegplatte 250 x 250 x 40 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
- Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärungen der Abkürzungen und Zeichen: Ansicht (Ansicht A, Ansicht B) Abbindezeit für Beton C25/30 mind. 7-8 Tage Achsmaß (Mitte-Mitte) Pfosten Lichtes Pfostenmaß Beton C25/30 ( für Fundament )
-
Seite 12: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 3 Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc... -
Seite 13: Schraubensicherung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc... - Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
- Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
- Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
-
Seite 19: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 4 Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, das der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallschutzbelaghöhe ( +/- 0,00m )) Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. -
Seite 21: B Wartungsanleitung Easy - Swing "Schaukelbett", Art. 4591-50- 9
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net B Wartungsanleitung Easy - Swing “Schaukelbett” Art. 4591-50- 9 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc... - Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revision 0 – 2007-08-21 Erste freigegebene Version Wartungsanleitung SP Revision 7 – 2012-10-31 FH (Sicherheitsbereich) Alle Rechte vorbehalten © Copyright 2007 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc...
-
Seite 23: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 5 Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß... -
Seite 24: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 6 Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 25: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 6.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 26: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 7 Wartungsplan Besondere Hinweise 7.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 27: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 8 Regelmäßige Wartungsarbeiten \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4591-50-9\Easy_Swing_Schaukelbett_4591_50_9_ST_B_L_1_GER.doc... -
Seite 28: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 9 Monatlich durchzuführende Wartungsarbeiten Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei gespielte Fundamente überprüfen. Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und auf festen Sitz prüfen, ggf. -
Seite 29: Jährliche Hauptinspektion
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden. -
Seite 31: Wartungsprotokoll
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 13 Wartungsprotokoll Gerätename: Easy-Swing-„Schaukelbett“ _________ / Art.-Nr. 4591-50-9 ____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger... -
Seite 33: Übergabebeleg
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 14 Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
