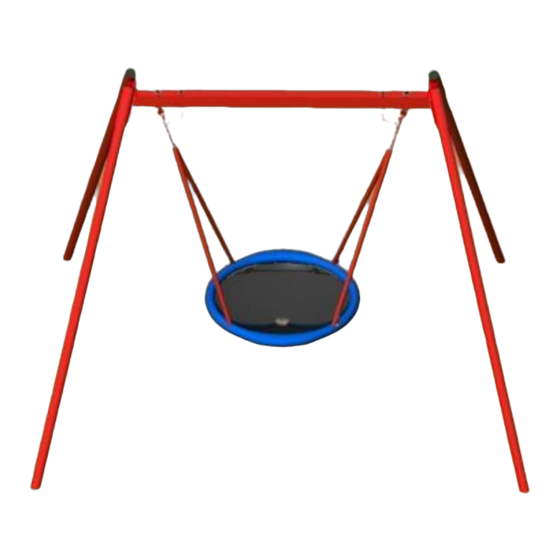

HUCK Seiltechnik JUNIOR 4580-3-250 Montageanleitung
  1. Anleitungen
  2. Marken
  3. HUCK Seiltechnik Anleitungen
  4. Spielanlagen
  5. JUNIOR 4580-3-250
  6. Montageanleitung

HUCK Seiltechnik JUNIOR 4580-3-250 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net • www.huck.net

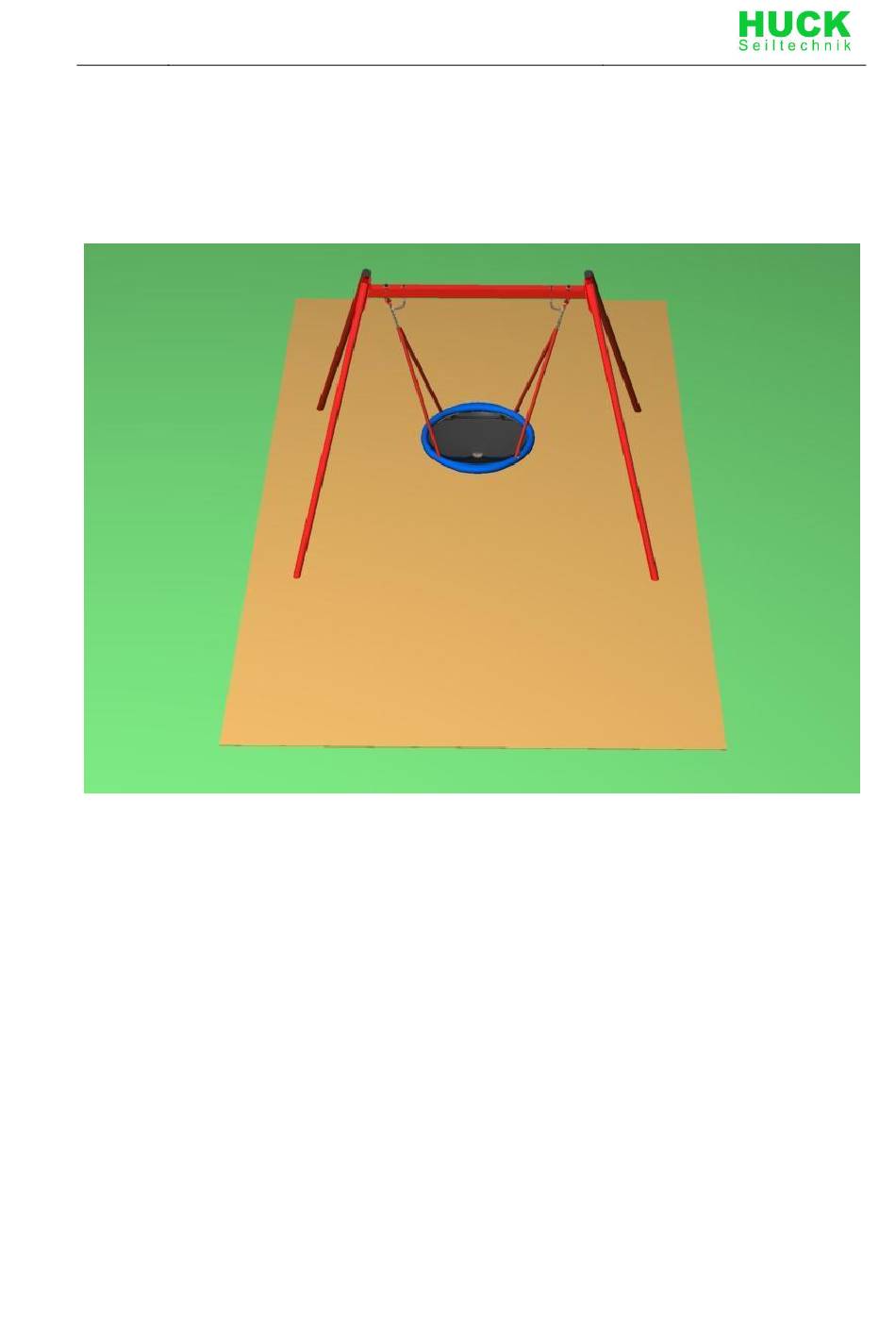

A
Montageanleitung
Schaukelgestell „JUNIOR"
Art. 4580-3-250
Betreiber:
Standort:
\\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik JUNIOR 4580-3-250

Inhaltszusammenfassung für HUCK Seiltechnik JUNIOR 4580-3-250

  • Seite 1: A Montageanleitung Schaukelgestell „Junior" Art. 4580-3-250

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montageanleitung Schaukelgestell „JUNIOR“ Art. 4580-3-250 Betreiber: Standort: \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2008-04-30 Erste freigegebene Version Montageanleitung SP Revision 2 – 2010-05-20 Tabelle Alle Rechte vorbehalten © Copyright 2008 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...

  • Seite 3: Inhaltsverzeichnis

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung Schaukelgestell „JUNIOR“ Art. 4580-3-250 ......... 1 Einleitung Installation ....................4 1 Datenblatt Schaukel-Gestell „JUNIOR“ Art. 4580-3-250 ..........6 2 Lieferumfang, Stückliste mit Teilenummern ..............8 Aufstellanweisung ...................... 10 Überprüfungen nach der Installation .................

  • Seite 4: Einleitung Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen!
  • Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhal- tenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Arti- kel dienen, behalten wir uns vor.

  • Seite 6: Datenblatt Schaukel-Gestell „Junior" Art. 4580-3-250

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt Schaukel-Gestell „JUNIOR“ Art. 4580-3-250 Platzbedarf ohne Sicherheitsbereich: 4,80 m x 4,00 m Platzbedarf mit Sicherheitsbereich: 4,80 m x 8,20 m Fallhöhe 2,35 m Die Abbildungen (Einzelzeichnungen) sind nicht maßstabsgetreu!!
  • Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 D-35614 Aßlar/Berghausen Tel. +49(0)6443/8311-0 Fax.+49(0)6443/8311-79 Hiermit bestätigen wir Ihnen, dass dieses Spielgerät nach der neuen Spielgeräte-Norm EN 1176 geprüft und zertifiziert wurde.

  • Seite 8: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten (Achtung – Stückzahlangaben entsprechen 1 Gerät!) Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung 100/100 mm - ca.

  • Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net 1.1in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Stück- Pos. Symbol zahl 100/100 mm - ca. 2,53m Ø 76 mm – 4,00 m Ø 1,20 m K 90 = 3“...

  • Seite 10: Aufstellanweisung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...

  • Seite 11: Schraubensicherung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen (außer Stoppmuttern) müssen mit mind. 5 Tropfen Loctite gesichert werden. \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 12 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 17 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 18 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 19 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärungen der Abkürzungen und Zeichen Abbindezeit für Beton C25/30 mind. 7-8 Tage Beton C25/30 ( für Fundament ) Draufsicht Fallschutz Fundamenoberkantentradius (Oberkante Fundament) FR !! mindestens 10 cm Gehw.

  • Seite 20: Überprüfungen Nach Der Installation

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. vom losen Füllschutzmaterial) anzuzeigen.

  • Seite 21: B Wartungsanleitung Schaukelgestell „Junior" Art. 4580-3-250

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsanleitung Schaukelgestell „JUNIOR“ Art. 4580-3-250 \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...
  • Seite 22 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2008-04-30 Erste freigegebene Version Wartungsanleitung SP Revision 2 – 2010-05-20 Tabelle Alle Rechte vorbehalten© Copyright 2008 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...

  • Seite 23: Einleitung Wartung

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß...

  • Seite 24: Allgemeine Hinweise Zu Den Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...

  • Seite 25: Absperrung Der Spielanlagen

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.

  • Seite 26: Wartungsplan

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.

  • Seite 27: Regelmäßige Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Regelmäßige Wartungsarbeiten \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4580-3-250\Schaukelgestell_Junior_4580_3_250_ST_B_L_1_GER.doc...

  • Seite 28: Monatlich Durchzuführende Wartungsarbeiten

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf.

  • Seite 29: Jährliche Hauptinspektion

    Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge- fundener Mängel, protokolliert werden.

  • Seite 31: Wartungsprotokoll

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: Schaukelgestell „JUNIOR“ _________ / Art.-Nr. 4580-3-250 ____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger...

  • Seite 33: Übergabebeleg

    HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
