Endress+Hauser iTEMP TMT72 Technische Information Seite 8

Elektrischer Anschluss
8
Kopftransmitter
A
B

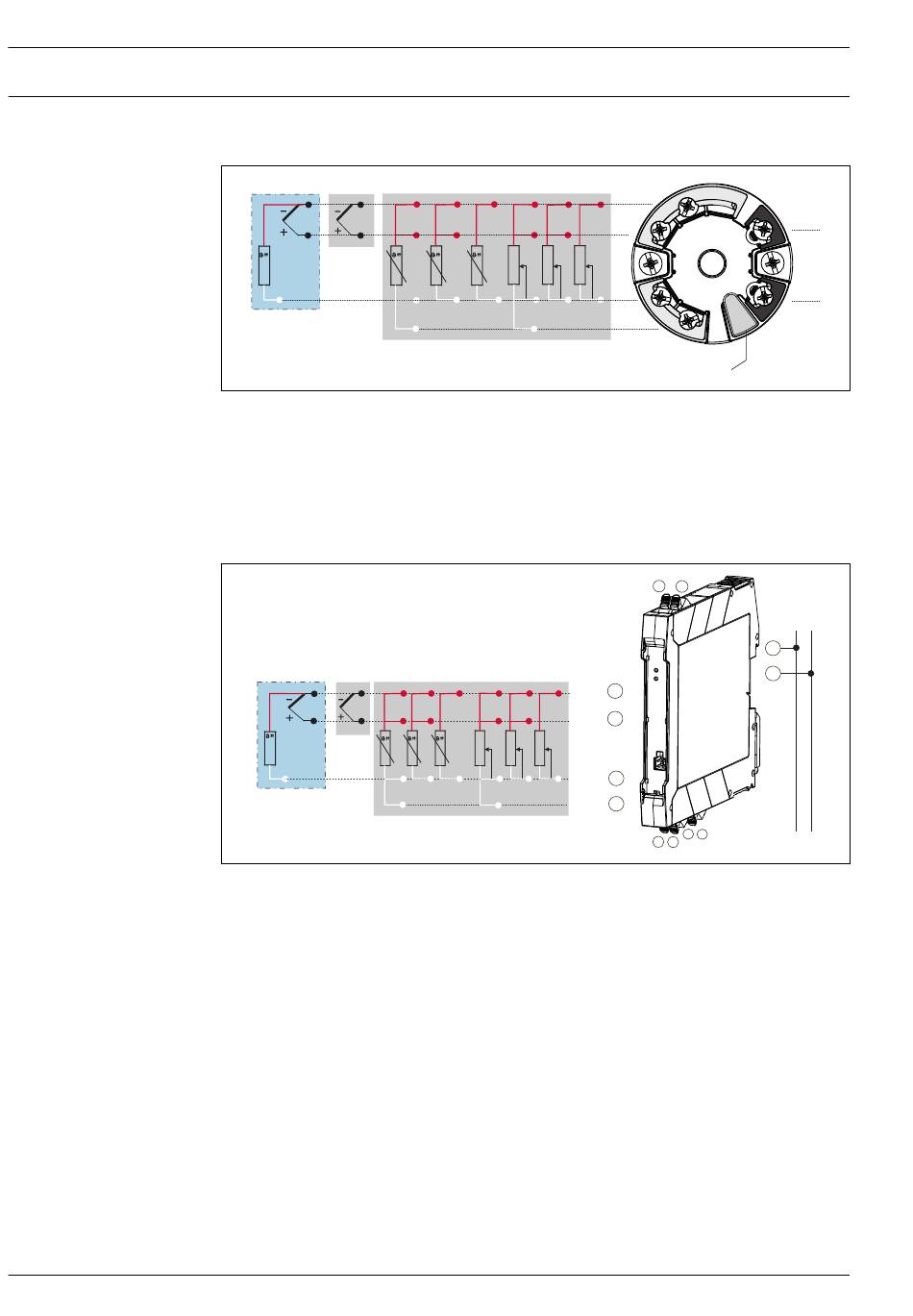

 3 Klemmenanschlussbelegung des Kopftransmitters
A Sensoreingang, TC und mV, externe Vergleichsmessstelle (CJ) Pt100
B Sensoreingang, TC und mV, interne Vergleichsmessstelle (CJ)
C Sensoreingang, RTD und Ω, 4-, 3- und 2-Leiter
D Busanschluss und Spannungsversorgung 4 ... 20 mA
E Display-Anschluss und CDI-Schnittstelle
Hutschienentransmitter
A B
 4 Klemmenanschlussbelegung des Hutschienentransmitters
A Sensoreingang, TC und mV, externe Vergleichsmessstelle (CJ), Pt100
B Sensoreingang, TC und mV, interne Vergleichsmessstelle (CJ)
C Sensoreingang, RTD und Ω, 4-, 3- und 2-Leiter
D Busanschluss und Spannungsversorgung 4 ... 20 mA
Wenn nur das Analogsignal verwendet wird, ist ein ungeschirmtes Installationskabel ausreichend.
Bei erhöhten EMV-Einflüssen wird der Einsatz von geschirmten Leitungen empfohlen. Für den
Hutschienentransmitter muss ab einer Sensor-Leitungslänge von 30 m (98,4 ft)30 m (98,4 ft) eine
geschirmte Leitung verwendet werden.
Bei HART-Kommunikation wird ein abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage
beachten. Für die Bedienung des HART-Transmitters über das HART-Protokoll (Klemmen 1 und 2)
ist eine minimale Bürde von 250 Ω im Signalstromkreis erforderlich.
Bei einer Thermoelemente-Messung (TC) kann zur Messung der Vergleichsstellentemperatur ein 2-
Leiter RTD angeschlossen werden. Dieser wird an den Klemmen 4 und 6 angeschlossen.
C
RD
WH
C
WH
iTEMP TMT72
6
6
5
5
4
4
3
3
E
1 2
RD
6
RD
5
WH
4
3
5 6
3 4
Endress+Hauser
1+
D
2-
A0047635
D
+ -
1
2
A0047638
