probst SM-600-GREENLINE Betriebsanleitung Seite 89

13
10

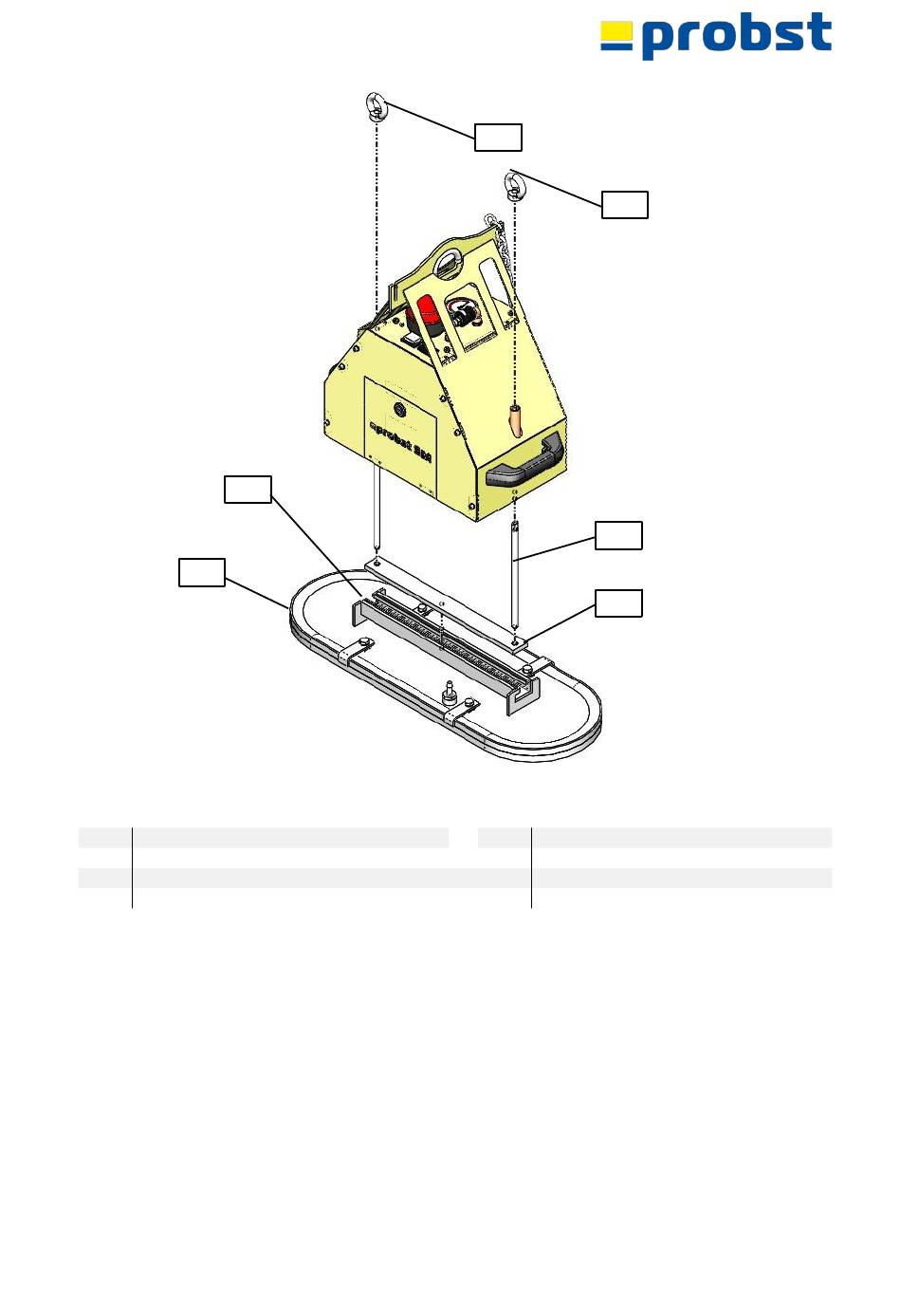

Festemateriell for sugeplate (ikke i leveringsomfanget):
Pos. Beskrivelse av
10 Sugeplate
13 C-skinne
22 Ringmutter
1. Skru begge gjengestengene inn i glideblokkene slik at gjengene er skrudd helt inn.
2. Før begge gjengestengene nedenfra inn i de to monteringshullene i huset til
gjengestengene stikker ut fra toppen av huset.
3. Skru ringmutteren 2-3 gjenger løst på gjengestengene.
4. Skyv C-skinnen på sugeplaten over glideblokken fra siden.
5. Plasser sugeplaten i midten.
6. Trekk til ringmutrene, og kontroller at sugeplaten sitter godt fast.
7. Koble vakuumslangen til sugeplaten.
8. Kontroller for lekkasjer (se avsnitt 0).
9. Kontroller alt sikkerhetsutstyr før du arbeider med lasten.
28/46
22
22
23
24
Pos. Beskrivelse av
23 Gjenget stang
24 Spormutter
