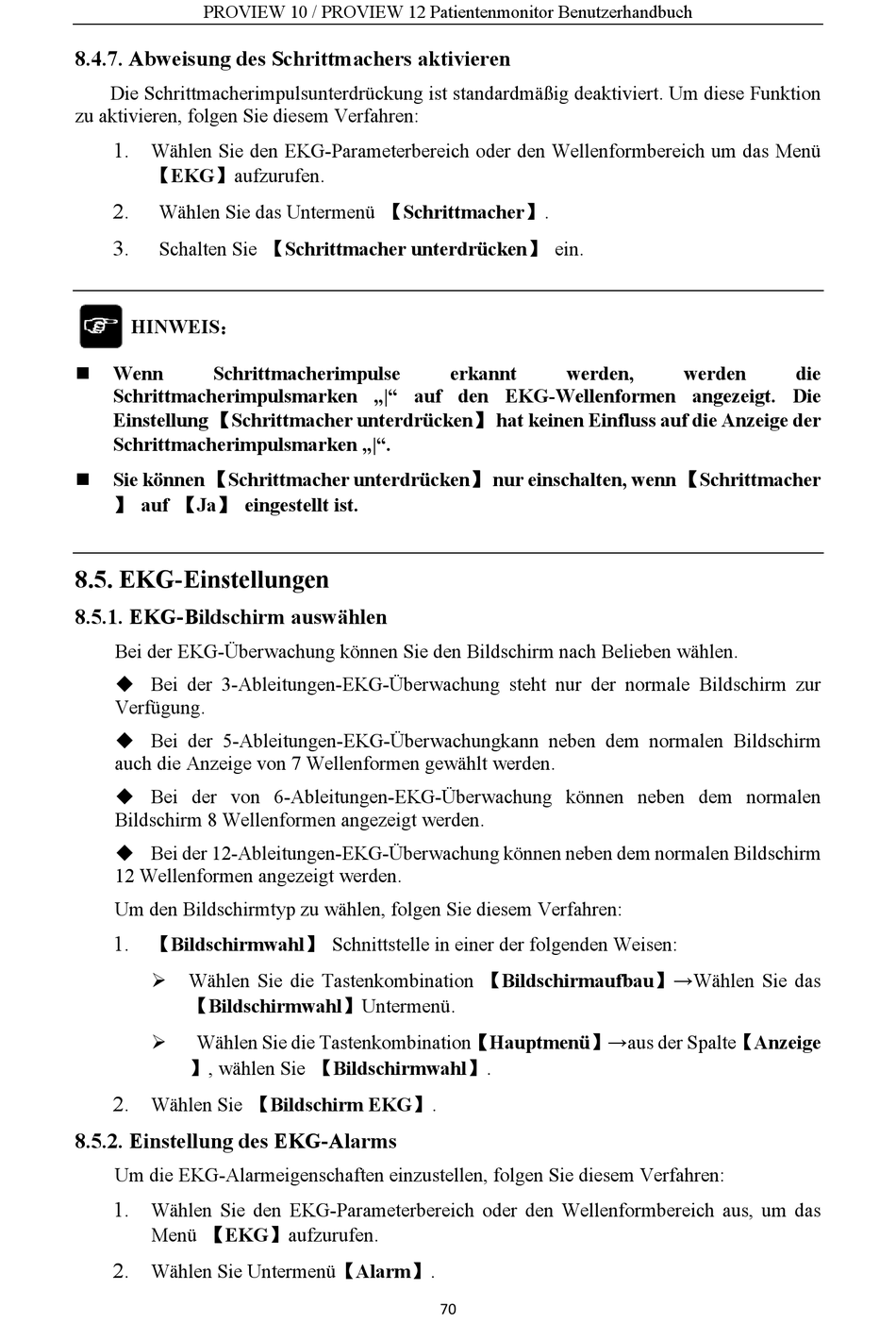

PROVIEW 10 / PROVIEW 12 Patientenmonitor Benutzerhandbuch
8.4.7. Abweisung des Schrittmachers aktivieren
Die Schrittmacherimpulsunterdrückung ist standardmäßig deaktiviert. Um diese Funktion
zu aktivieren, folgen Sie diesem Verfahren:
1.
Wählen Sie den EKG-Parameterbereich oder den Wellenformbereich um das Menü
【EKG】aufzurufen.
2.
Wählen Sie das Untermenü 【Schrittmacher】.
3.
Schalten Sie 【Schrittmacher unterdrücken】 ein.
HINWEIS:
Wenn
Schrittmacherimpulse
Schrittmacherimpulsmarken „|" auf den EKG-Wellenformen angezeigt. Die
Einstellung 【Schrittmacher unterdrücken】 hat keinen Einfluss auf die Anzeige der
Schrittmacherimpulsmarken „|".
Sie können 【Schrittmacher unterdrücken】 nur einschalten, wenn 【Schrittmacher
】 auf 【Ja】 eingestellt ist.
8.5. EKG-Einstellungen
8.5.1. EKG-Bildschirm auswählen
Bei der EKG-Überwachung können Sie den Bildschirm nach Belieben wählen.
Bei der 3-Ableitungen-EKG-Überwachung steht nur der normale Bildschirm zur
Verfügung.
Bei der 5-Ableitungen-EKG-Überwachungkann neben dem normalen Bildschirm
auch die Anzeige von 7 Wellenformen gewählt werden.
Bei der von 6-Ableitungen-EKG-Überwachung können neben dem normalen
Bildschirm 8 Wellenformen angezeigt werden.
Bei der 12-Ableitungen-EKG-Überwachung können neben dem normalen Bildschirm
12 Wellenformen angezeigt werden.
Um den Bildschirmtyp zu wählen, folgen Sie diesem Verfahren:
1.
【Bildschirmwahl】 Schnittstelle in einer der folgenden Weisen:
Wählen Sie die Tastenkombination 【Bildschirmaufbau】→Wählen Sie das
【Bildschirmwahl】Untermenü.
Wählen Sie die Tastenkombination【Hauptmenü】→aus der Spalte【Anzeige
】, wählen Sie 【Bildschirmwahl】.
2.
Wählen Sie 【Bildschirm EKG】.
8.5.2. Einstellung des EKG-Alarms
Um die EKG-Alarmeigenschaften einzustellen, folgen Sie diesem Verfahren:
1.
Wählen Sie den EKG-Parameterbereich oder den Wellenformbereich aus, um das
Menü 【EKG】aufzurufen.
2.
Wählen Sie Untermenü【Alarm】.
erkannt
werden,
70
werden
die
