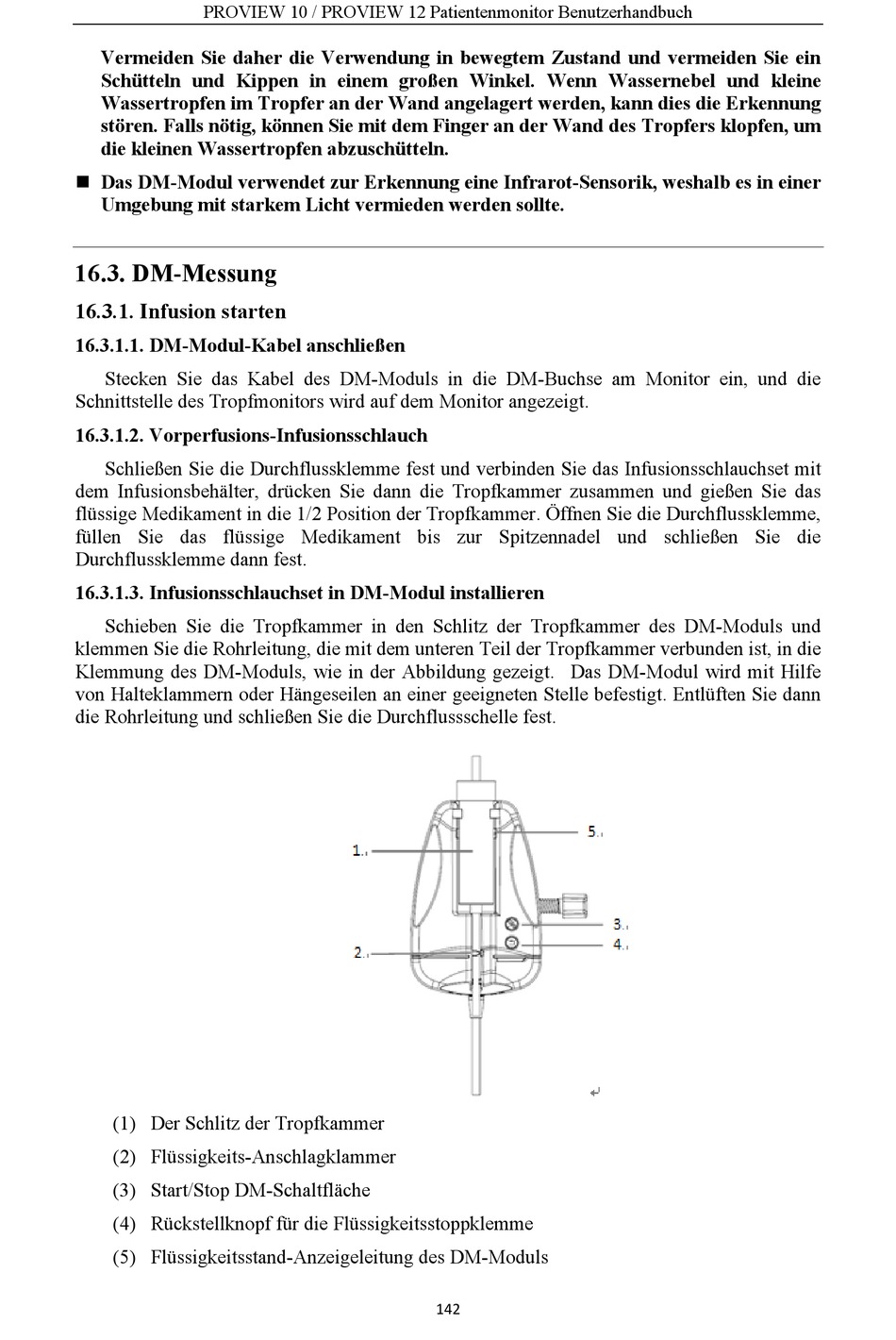

PROVIEW 10 / PROVIEW 12 Patientenmonitor Benutzerhandbuch
Vermeiden Sie daher die Verwendung in bewegtem Zustand und vermeiden Sie ein
Schütteln und Kippen in einem großen Winkel. Wenn Wassernebel und kleine
Wassertropfen im Tropfer an der Wand angelagert werden, kann dies die Erkennung
stören. Falls nötig, können Sie mit dem Finger an der Wand des Tropfers klopfen, um
die kleinen Wassertropfen abzuschütteln.
Das DM-Modul verwendet zur Erkennung eine Infrarot-Sensorik, weshalb es in einer
Umgebung mit starkem Licht vermieden werden sollte.
16.3. DM-Messung
16.3.1. Infusion starten
16.3.1.1. DM-Modul-Kabel anschließen
Stecken Sie das Kabel des DM-Moduls in die DM-Buchse am Monitor ein, und die
Schnittstelle des Tropfmonitors wird auf dem Monitor angezeigt.
16.3.1.2. Vorperfusions-Infusionsschlauch
Schließen Sie die Durchflussklemme fest und verbinden Sie das Infusionsschlauchset mit
dem Infusionsbehälter, drücken Sie dann die Tropfkammer zusammen und gießen Sie das
flüssige Medikament in die 1/2 Position der Tropfkammer. Öffnen Sie die Durchflussklemme,
füllen Sie das flüssige Medikament bis zur Spitzennadel und schließen Sie die
Durchflussklemme dann fest.
16.3.1.3. Infusionsschlauchset in DM-Modul installieren
Schieben Sie die Tropfkammer in den Schlitz der Tropfkammer des DM-Moduls und
klemmen Sie die Rohrleitung, die mit dem unteren Teil der Tropfkammer verbunden ist, in die
Klemmung des DM-Moduls, wie in der Abbildung gezeigt. Das DM-Modul wird mit Hilfe
von Halteklammern oder Hängeseilen an einer geeigneten Stelle befestigt. Entlüften Sie dann
die Rohrleitung und schließen Sie die Durchflussschelle fest.
(1) Der Schlitz der Tropfkammer
(2) Flüssigkeits-Anschlagklammer
(3) Start/Stop DM-Schaltfläche
(4) Rückstellknopf für die Flüssigkeitsstoppklemme
(5) Flüssigkeitsstand-Anzeigeleitung des DM-Moduls
142
