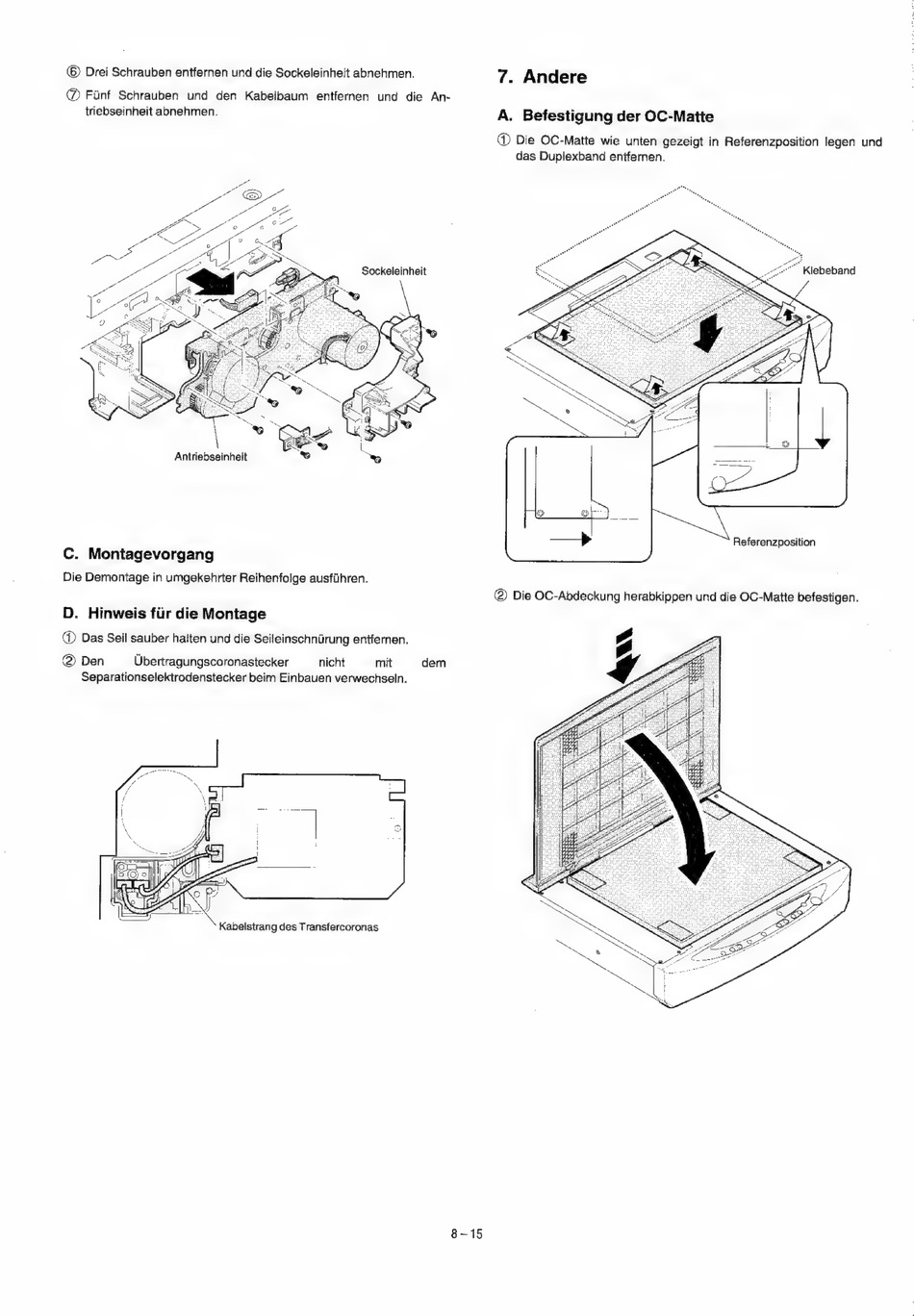

(6) Drei Schrauben entfernen und die Sockeleinheit abnehmen.
@) Fiunf Schrauben
und
den
Kabelbaum
entfernen
und
die An-
triebseinneit abnehmen.
Sockeleinheit
Antriebseinheit
C. Montagevorgang
Die Demontage in umgekehrter Reihenfoige ausfiihren.
D. Hinweis fiir die Montage
@) Das Seil sauber haiten und die Seileinscnntrung entfernen.
@) Den
Ubertragungscoronastecker
nicht
mit
Separationselektrodenstecker beim Einbauen verwechseln.
dem
Kabelstrang des Transfercoronas
7. Andere
A. Befestigung der OC-Matte
@ Die OC-Matte wie unten gezeigt in Referenzposition legen und
das Duplexband entfernen.
oe
<<" Klebeband
Referenzposition
@) Die OC-Abdeckung herabkippen und die OC-Matte befestigen.
