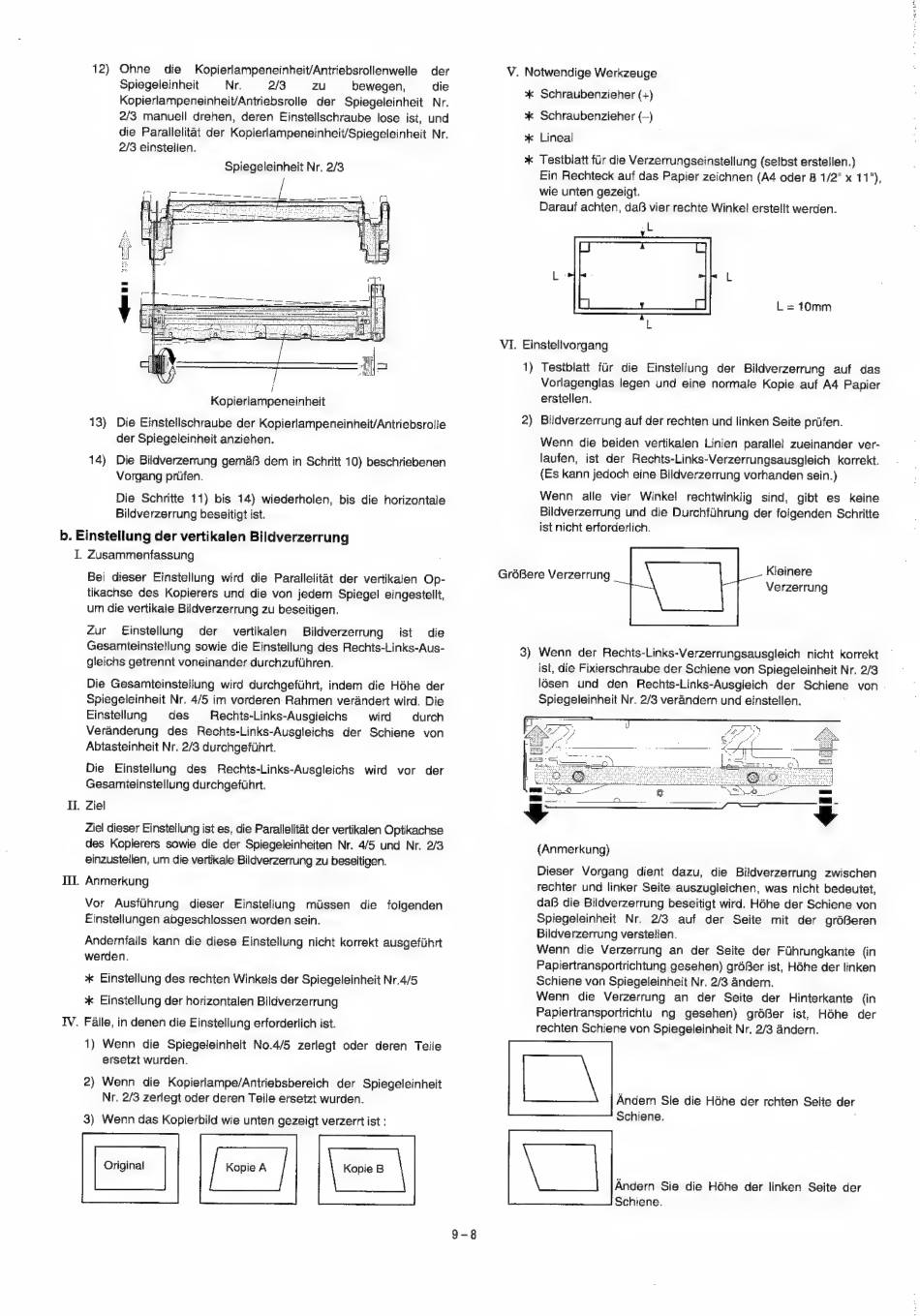

Sharp Z-810 Servicehandbuch Seite 51

12) Ohne die Kopierlampeneinheit/Antriebsrollenwelle der
Spiegeleinheit Nr. 2/3 zu bewegen, die
Kopierlampeneinheit/Antriebsrolle der Spiegeleinheit Nr.
2/3 manuell drehen, deren Einsteilschraube lose ist, und
die Parallelitat der Kopierlampeneinheit/Spiegeleinheit Nr.
2/3 einstelien.
Spiegeleinheit Nr. 2/3
;
Kopierlampeneinheit
13) Die Efnstellschraube der Kopierlampeneinheit/Antriebsrolle
der Spiegeleinheit anziehen.
14) Die Bildverzerrung gemai3 dem in Schritt 10) beschriebenen
Vorgang prifen.
Die Schritte 11) bis 14) wiederholen, bis die horizontaie
Bildverzerrung beseitigt ist.
b. Einstellung der vertikalen Bildverzerrung
IL
IL.
Il.
Zusammenfassung
Bei dieser Einstellung wird die Parallelitat der vertikalen Op-
tikachse des Kopierers und die von jedem Spiegel eingestellt,
um die vertikaie Bildverzerrung zu beseitigen.
Zur Einstellung der vertikalen Bildverzerrung ist die
Gesamieinstellung sowie die Einsteilung des Rechts-Links-Aus-
gleichs getrennt voneinander durchzuflihren.
Die Gesamteinstellung wird durchgefiihrt, indem die Hohe der
Spiegeleinheit Nr. 4/5 im vorderen Rahmen verandert wird. Die
Einstellung des Rechts-Links-Ausgieichs wird durch
Veranderung des Rechts-Links-Ausgleichs der Schiene von
Abtasteinheit Nr. 2/3 durchgefthrt.
Die Einstellung des Rechts-Links-Ausgleichs wird vor der
Gesamieinstellung durchgefihrt.
Ziel
Anmerkung
Vor Ausfihrung dieser Einstellung mtssen die folgenden
Einstellungen abgeschlossen worden sein.
Andernialls kann die diese Einstellung nicht korrekt ausgefithrt
werden.
* Einstellung des rechten Winkels der Spiegeleinheit Nr.4/5
* Einstellung der horizontalen Bildverzerrung
. Faille, in denen die Einstellung erforderlich ist.
1) Wenn die Spiegeleinheit No.4/5 zerlegt oder deren Teile
ersetzt wurden.
2) Wenn die Kopierlampe/Antriebsbereich der Spiegeleinheit
Nr. 2/3 zerlegt oder deren Teile ersetzit wurden.
3) Wenn das Kopierbild wie unten gezeigt verzerrt ist :
GréBere Verzerrung
V. Notwendige Werkzeuge
* Schraubenzieher (+)
%* Schraubenzieher (—)
* Linea!
|
* Testbiatt flr die Verzerrungseinstellung (selbst erstellen.)
Ein Rechteck auf das Papier zeichnen (A4 oder 8 1/2" x 11°),
wie unten gezeigt.
Darauf achten, da vier rechte Winkel erstellt werden.
L
L=10mm
VI. Einstelivorgang
1) Testblatt fur die Einstellung der Bildverzerrung auf das
Vorlagenglas legen und eine normate Kopie auf A4 Papier
erstellen.
2) Bildverzerrung auf der rechten und linken Seite prifen.
Wenn die beiden vertikalen Linien parallel zueinander ver-
laufen, ist der Rechts-Links-Verzerrungsausgleich korrekt.
(Es kann jedoch eine Bildverzerrung vorhanden sein.)
Wenn alle vier Winkel rechtwinklig sind, gibt es keine
Bildverzerrung und die Durchfilhrung der folgenden Schritte
ist nicht erforderlich.
Kieinere
Verzerrung
3) Wenn der Rechis-Links-Verzerrungsausgleich nicht korrekt
ist, die Fixierschraube der Schiene von Spiegeleinheit Nr. 2/3
l6sen und den Rechts-Links-Ausgieich der Schiene von .
Spiegeleinheit Nr. 2/3 verandern und einstellen.
(Anmerkung)
Dieser Vorgang dient dazu, die Bildverzerrung zwischen
rechter und linker Seite auszugleichen, was nicht bedeutet,
da die Biidverzerrung beseitigt wird. Héhe der Schiene von
Spiegeleinheit Nr. 2/3 auf der Seite mit der gréBeren
Bildverzerrung verstelien.
Wenn die Verzerrung an der Seite der FUhrungkante (in
Papiertransportrichtung gesehen) gréGer ist, Héhe der linken
Schiene von Spiegeleinheit Nr. 2/3 Andern.
Wenn die Verzerrung an der Seite der Hinterkante (in
Papiertransportrichtu ng gesehen) gréBer ist, Hohe der
rechten Schiene von Spiegeleinheit Nr. 2/3 andern.
Ander Sie die Hohe der rchten Seite der
Schiene.
le Sie die Héhe der linken Seite der
Schiene.
