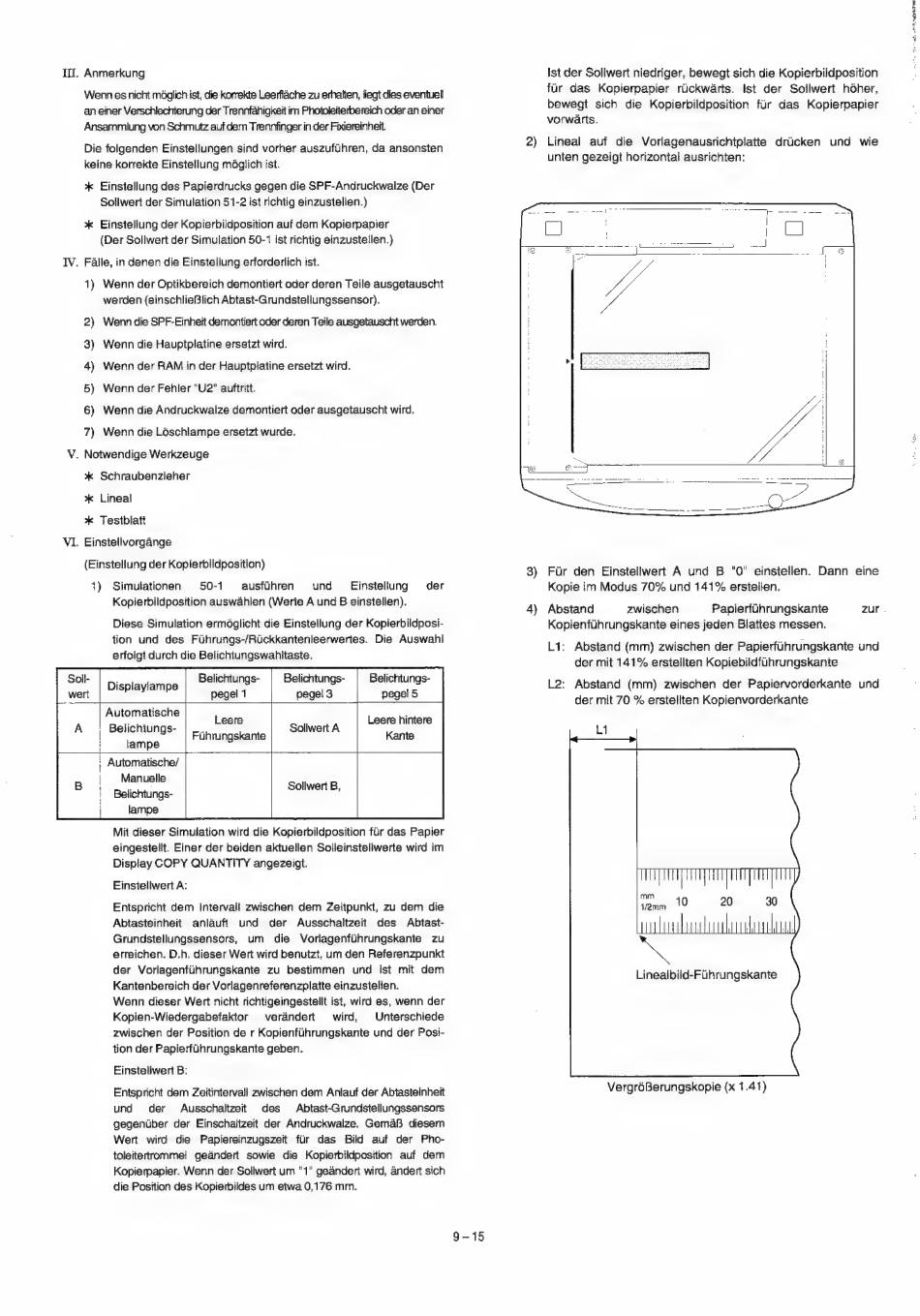

Sharp Z-810 Servicehandbuch Seite 58

Soil- Belichtungs-
1. Anmerkung
Wenn es nicht mdglich ist, die korrekte Leerflache zu erhatten, liegt dies eventuel
an einer Verschlechierung der Trennfahigkeit im Photoleiterbereich oder an einer
Ansammlung von Schmutz auf dem Trennfinger in der Fixiereinheit.
Die folgenden Einstellungen sind vorher auszufGhren, da ansonsten
keine korrekte Einstellung méglich ist.
* Einstellung des Papierdrucks gegen die SPF-Andruckwalze (Der
Soilwert der Simulation 51-2 ist richtig einzustellen.)
* Einstellung der Kopierbildposition auf dem Kopierpapier
(Der Sollwert der Simulation 50-1 ist richtig einzustellen.)
. Falle, in denen die Einsteltung erforderlich ist.
1) Wenn der Optikbereich demontiert oder deren Teile ausgetauscht
werden (einschlieBlich Abtast-Grundstellungssensor).
2) Wenn die SPF-Einheit demontiert oder deren Teile ausgetauscht werden.
3) Wenn die Hauptplatine ersetzt wird.
4) Wenn der RAM in der Hauptplatine ersetzt wird.
5) Wenn der Fehler "U2" auftritt.
6) Wenn die Andruckwalze demontiert oder ausgetauscht wird.
7) Wenn die Léschlampe ersetzt wurde.
. Notwendige Werkzeuge
* Schraubenzieher
* Lineal
* Tesitblatt
. Einstellvorgange
(Einstellung der Kopierbildposition)
1) Simulationen 50-1 ausfihren und Einstellung der
Kopierbildposition auswahlen (Werie A und B einstellen).
Diese Simulation ermdglicht die Einstellung der Kopierbildposi-
tion und des Fihrungs-/Rickkantenleerwertes. Die Auswahl
erfolgt durch die Belichiungswahitaste.
Belichtungs- Belichtungs-
Displayiampe
wert pegel 1 pegel 3 at pegel 5
Automatische
| Belichiungs-
flampe
; Automatische/
Manuelle
Belichtungs-
lampe
Leere Sollwert A Leere hintere
Fuhrungskante Kante
Sollwert B,
Mit dieser Simulation wird die Kopierbildposition fur das Papier
eingesiellt. Einer der beiden aktuellen Solleinsteliwerte wird im
Display COPY QUANTITY angezeigt.
Einsiellwert A:
Entspricht dem Intervall zwischen dem Zeitpunkt, zu dem die
Abtasteinheit anlauft und der Ausschaltzeit des Abtast-
Grundstellungssensors, um die Voriagenfiihrungskante zu
erreichen. D.h. dieser Wert wird benuizt, um den Referenzpunkt
der Vorlagenfiihrungskante zu bestimmen und ist mit dem
Kantenbereich der Vorlagenreferenzplatte einzustelien.
Wenn dieser Wert nicht richtigeingestellt ist, wird es, wenn der
Kopien-Wiedergabefaktor verandert wird, Unterschiede
zwischen der Position de r Kopienfiihrungskante und der Posi-
tion der PapierfGhrungskante geben.
Einsteliwert B:
Entspricht dem Zeitintervall zwischen dem Anlauf der Abtasteinheit
und der Ausschaltzeit des Abtast-Grundstellungssensors
gegenuber der Einschaitzeit der Andruckwalze. GemaB diesem
Wert wird die Papiereinzugszeit fiir das Bild auf der Pho-
toleitertromme! geandert sowie die Kopierbildposition auf dem
Kopieroapier. Wenn der Sollwert um "1" geandert wird, andert sich
die Position des Kopierbildes um etwa 0,176 mm.
Ist der Sollwert niedriger, bewegt sich die Kopierbildposition
flr das Kopierpapier riickwarts. Ist der Sollwert hdher,
bewegt sich die Kopierbildposition fur das Kopierpapier
vorwarts.
2) Lineal auf die Vorlagenausrichtplatte driicken und wie
unten gezeigt horizontal ausrichten:
3) Fur den Einstellwert A und B "0" einstellen. Dann eine
Kopie im Modus 70% und 141% ersielien.
4) Abstand zwischen
Kopienfihrungskante eines jeden Blattes messen.
L1: Abstand (mm) zwischen der Papierfuhrungskante und
der mit 141% erstellien Kopiebildfuhrungskante
L2: Abstand (mm) zwischen der Papiervorderkante und
der mit 70 % erstellten Kopienvorderkante
i
Linealbild-Fuhrungskante
Vergr6éBerungskopie (x 1.41)
PapierfUhrungskante Zur .
att ap mi
