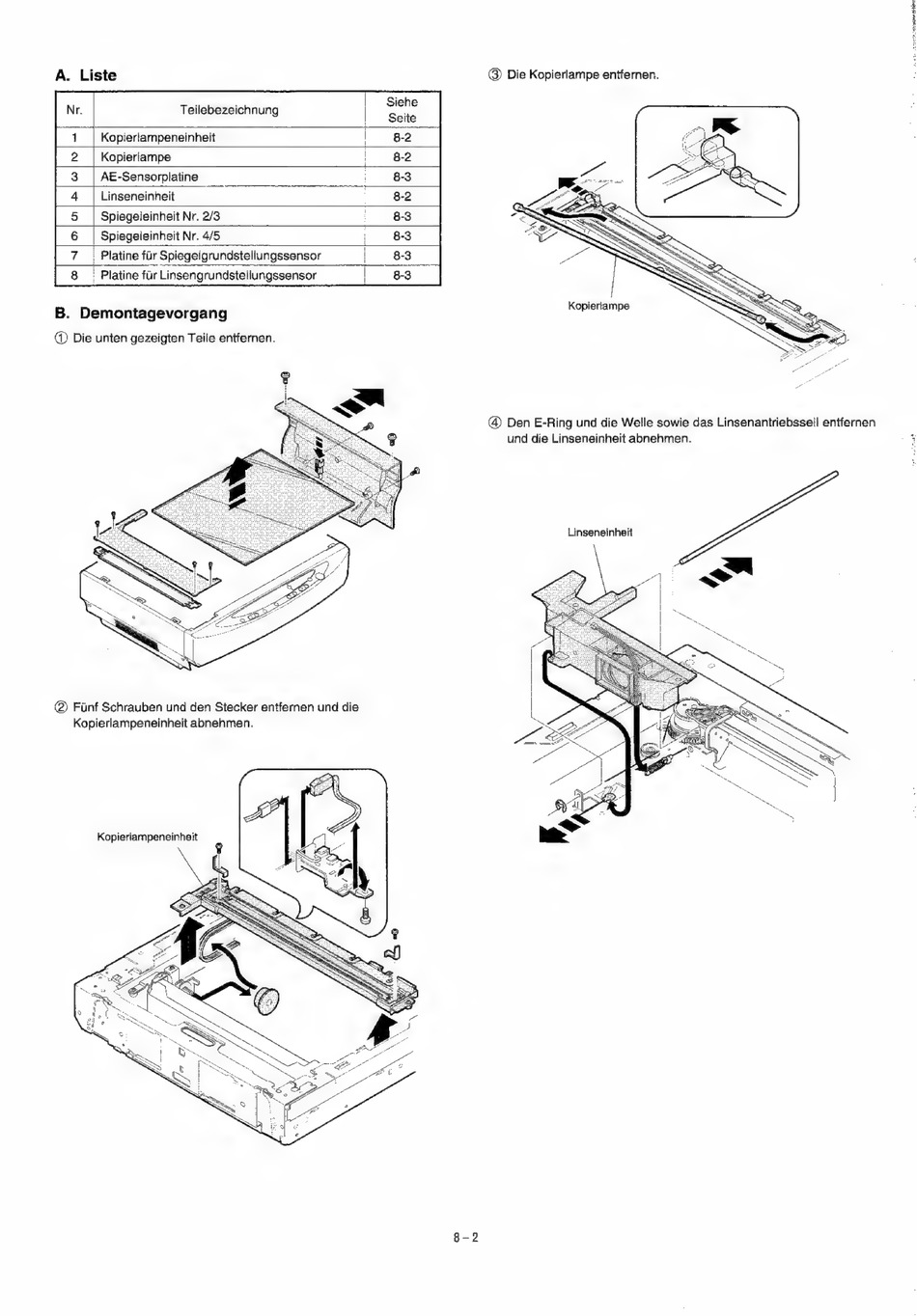

A.
Liste
2
Sis
Teilebezeichnung
Kopieriampeneinheit
Kopierlampe
AE-Sensorplatine
_
Linseneinheit
Spiegeleinheit Nr. 2/3
CON)
OD]
oO)
BR]
wo]
po]
' Platine fir Linsengrundstellungssensor
B. Demontagevorgang
@) Die unten gezeigten Teile entfernen.
@) Fiinf Schrauben und den Stecker entfernen und die
Kopierlampeneinheit abnehmen.
Kopierlampeneinheit
3) Die Kopierlampe entfernen.
Kopierlampe
@ Den E-Ring und die Welle sowie das Linsenantriebsseil entfernen
und die Linseneinheit abnehmen.
Linseneinheit
